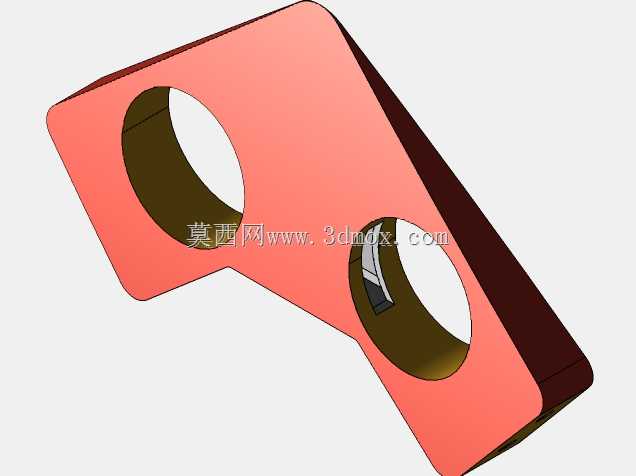

双孔异形连接安装固定结构件

日常做设备结构设计时，这类带双安装孔的异形板件是装配环节里最容易被忽略、却又直接影响整机装配精度的小构件，很多刚入行的工程师会觉得这类零件结构简单，随便画个拉伸切孔就能交付，真到现场装配时才会发现，孔位同轴度、板件边缘倒角、安装面平面度哪怕差0.1毫米，都可能导致后续轴类零件穿装卡滞、相邻部件干涉，甚至长期运行后出现应力集中断裂的问题。

先从实际应用场景说，这类构件大多用在需要跨接两个不同轴径传动部件的位置，比如小型自动化设备的动力传输段、工装夹具的定位支撑位、甚至是部分民用机电产品的内部连接位，两个直径不同的圆孔分别对应穿装不同规格的销轴、衬套或者传动轴，板体本身的异形轮廓不是为了造型好看，是为了避让周边已经排布好的管线、相邻构件的安装凸台，在有限的装配空间里最大化减少冗余材料，同时保证结构强度满足负载要求。

设计这类零件的时候，首先要卡准的是安装边界：两个孔的中心距是核心尺寸，必须和对接的两个部件安装位中心距完全匹配，公差一般控制在±0.05mm以内，不然装配时会出现硬别着安装的情况，运行时轴承受额外径向力，寿命会直接缩短三分之一以上。然后是板厚的选择，要根据穿装部件的负载计算，要是用来支撑传动转轴，板厚不能低于轴径的1/4，不然运行时板件会出现微幅形变，导致转轴跳动超差；如果只是做静态的连接固定，板厚可以适当减薄，但要在孔位周边做压凸或者翻边处理，提升局部的结构强度，不用整体加厚板件造成材料浪费。

再说到功能特性，两个孔的内壁都要做粗糙度控制，要是孔内是直接和销轴滑动配合，粗糙度要达到Ra1.6以下，必要的时候还要压装铜衬套，减少磨损；如果是穿装螺栓做固定连接，孔壁粗糙度Ra3.2就足够，但孔口必须做C1的倒角，一方面方便安装时导向，另一方面去除冲压或者机加工产生的毛刺，避免装配时割伤操作人员、或者毛刺掉落到设备内部造成卡滞。板体的外轮廓边角全部要做R2以上的圆角，一是避免应力集中，尤其是两个孔之间的连接筋位置，要是做直角过渡，负载反复作用下很容易从应力集中的位置开裂；二是符合设备安全设计要求，没有尖锐边角，后期维护时不容易刮伤。

很多人设计这类零件时会忽略安装面的平面度要求，其实板件和对接部件贴合的安装面，平面度必须控制在0.1mm以内，如果是用钣金冲压工艺生产，要注意冲压后的形变校正，不能出现板件翘曲，不然螺栓锁紧后板件会存在内应力，长期受振动影响容易出现螺栓松动或者板件断裂。另外异形轮廓的尺寸也要和周边部件做干涉检查，建模时要把周边相邻的所有构件都装配进来做运动仿真，确认设备在全行程运动时，这个板件不会和管线、运动部件发生刮碰，尤其是靠近传动带、齿轮的位置，要预留至少3mm的安全间隙，避免运行时摩擦产生碎屑或者损坏其他部件。

从工艺性角度考虑，这个零件如果是小批量生产，可以用数控铣削加工，适合做样机验证阶段的快速打样；如果是批量生产，优先选用钣金冲压工艺，模具做好后生产效率高、成本低，但是要注意冲压时的孔位精度控制，模具的导柱导套间隙要控制在合理范围，避免批量生产时孔位偏移。如果零件使用场景有防锈要求，表面可以做喷塑、镀锌或者阳极氧化处理，处理时要注意孔内的涂层厚度，避免涂层过厚导致轴类零件穿装困难，必要时孔位要做遮喷处理，加工完成后再对孔位做精铰，保证配合尺寸符合要求。

实际选型使用时，还要根据实际负载工况做强度校核，两个孔之间的连接筋是整个零件的受力薄弱位置，要根据传递的扭矩、承受的径向力计算截面的剪切应力，安全系数至少要取2.5以上，如果是用在有振动冲击的工况下，安全系数还要进一步提高，必要时可以在连接筋位置做加强筋结构，不用整体增加板厚就能大幅提升结构强度。另外安装孔的位置如果需要经常拆装，要考虑在孔内压装可拆卸的耐磨衬套，后期维护时只需要更换衬套，不用更换整个板件，降低后期的维护成本。
