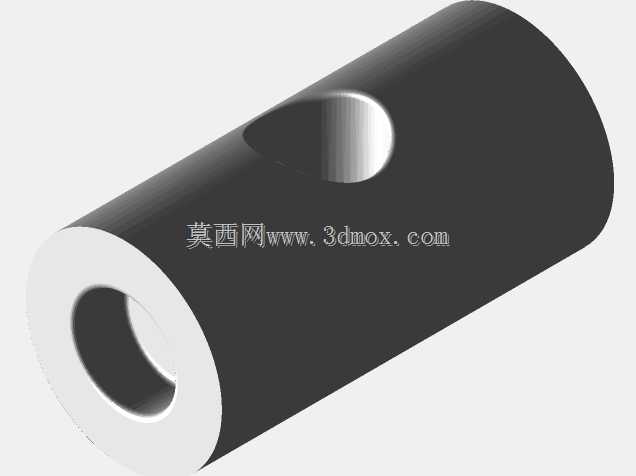

CA6140车床用径向开孔圆柱大头销

　　在普通卧式车床的进给传动与溜板箱联动机构中，这类带径向通孔的圆柱大头销是承担定位与铰接载荷的核心小尺寸连接件，多数安装在CA6140车床的溜板箱操纵机构、进给换向拨叉组件的铰接点位，替代传统无孔圆柱销实现穿丝防脱或者穿销锁止的装配需求。从结构设计逻辑来看，该零件采用空心圆柱基体设计，并非实心结构，一方面是为了降低零件自身重量，减少高速往复摆动过程中的惯性载荷，另一方面中空内孔可作为润滑油道的延伸通路，让铰接位置的润滑脂能够顺着内孔渗透到销体与安装孔的配合面，降低长期往复转动带来的磨粒磨损。销体中段开设的径向通孔，并非工艺减重孔，其孔径与内孔直径保持合理比例，孔口位置做了0.2mm的倒角去毛刺处理，既可以穿入开口销实现轴向锁止，

　　防止销体在设备长期振动工况下出现轴向窜动脱出，也可以作为拨杆的插入点位，在部分操纵机构中承担小角度扭矩传递的作用。从安装边界来看，该销的外圆配合面采用h6公差等级，与安装基座的孔位采用过渡配合，装配时需要采用铜棒轻敲入位，不允许直接用铁锤敲击销体端面，避免外圆面出现磕碰损伤影响配合精度；销体的轴向长度严格匹配安装支座的跨距，两端伸出长度控制在1.5-2mm区间，既保证铰接件的转动间隙不会过大，也不会因为伸出过长干涉周边的齿轮、拨叉等运动部件。在实际应用场景中，这类销件长期承受交变的剪切载荷与小幅转动带来的摩擦载荷，设计时外圆面做了高频淬火处理，表面硬度达到HRC45-50，具备足够的耐磨性能，同时基体材料选用45号优质碳素结构钢，

　　兼顾芯部韧性与表面硬度，避免承受冲击载荷时出现销体断裂的故障。建模过程中需要重点关注径向孔与销体内孔的相贯线处理，相贯位置不能出现建模破面或者棱角残留，否则后续生成工程图时会出现尺寸标注基准偏差，也会影响数控加工时的刀路生成；外圆面与两端端面的垂直度公差控制在0.01mm以内，保证装配后销体不会出现偏斜，导致铰接的拨叉动作卡滞。在车床的日常维护中，这类销件属于易损小零件，当配合间隙超过0.1mm时就需要及时更换，否则会导致进给操纵的空程量增大，甚至出现进给换向失灵的问题，更换时需要注意核对径向孔的朝向，保证锁止用的开口销能够顺利穿入，同时开口销的尾端需要掰开贴紧销体端面，避免运转过程中刮蹭周边零件。不同于标准圆柱销，

　　该定制化销件的中空结构与径向开孔设计，完全匹配CA6140车床特定安装点位的功能需求，没有冗余的结构设计，所有尺寸特征都服务于安装空间限制、载荷传递需求与维护便利性的平衡，建模时还原的倒角、公差配合特征，能够直接用于后续的工程图生成与数控加工程序编制，不需要二次修整模型特征。
