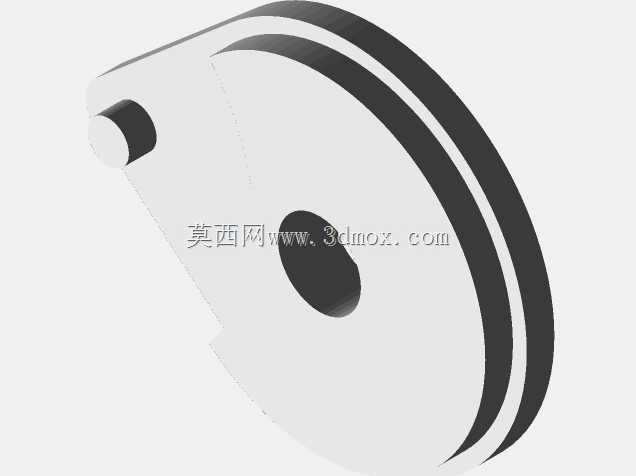

CA6140车床用日内瓦机构槽轮驱动凸轮

　　在普通卧式车床的进给传动系统改造、转位工位升级场景中，这类适配CA6140机型的日内瓦机构凸轮，是实现间歇分度传动的核心执行零件，很多车间在做车床多工位刀架改型、主轴间歇进给功能拓展时，都会优先匹配同参数的凸轮构件来替代原有槽轮驱动件，相比传统的马氏槽轮主动拨盘，盘形凸轮的轮廓曲线可以根据实际工位的停顿、转位时间占比做定制化修形，能有效降低槽轮转位起始和终止阶段的刚性冲击，减少刀架转位时的定位误差。从实际装配边界来看，该凸轮采用单轮毂同轴安装结构，中心通孔为标准的传动轴配合尺寸，轮毂外伸段的长度刚好适配CA6140溜板箱内的安装间距，不需要额外加装调整垫片就能保证轴向定位精度，盘体的外轮廓为等宽槽型结构，

　　槽宽与配套滚子的直径做了间隙配合设计，滚子在槽内滚动时不会出现卡滞或侧隙过大的问题，盘体的最大回转半径经过严格核算，安装后不会和溜板箱内的其他传动齿轮、操纵轴发生运动干涉，哪怕是在原有箱体不做扩腔加工的前提下，也能直接替换原有拨盘构件完成装配。设计这类凸轮时，首先要明确日内瓦机构的分度数，也就是对应刀架的工位数，CA6140常用的四工位刀架对应四槽槽轮，凸轮的动程角需要匹配槽轮的转位角度，保证槽轮每次转动刚好完成90度分度，停顿阶段凸轮的同心圆弧段会嵌入槽轮的锁止弧内，避免槽轮在加工负载下出现自行转动的问题，轮廓曲线的过渡段采用了修正等速运动规律，不是生硬的直线-圆弧拼接，能把转位过程中的最大加速度控制在合理区间，

　　降低传动过程中的振动和噪音，哪怕车床在最高进给速度下运行，刀架转位的冲击也能控制在机床精度允许范围内。从功能特性来说，这种盘形槽凸轮相比圆柱凸轮的加工难度更低，普通的数控铣床就能完成轮廓加工，后期维护时如果轮廓出现磨损，也可以通过补焊后重新铣削轮廓的方式修复，不需要整体更换构件，能降低车间的备件成本；凸轮的端面和轮毂端面的垂直度公差控制在0.02mm以内，安装后不会出现盘体偏摆的问题，能保证滚子和凸轮槽的全程均匀接触，避免局部应力集中导致的轮廓过早磨损。在实际应用中，除了车床刀架转位机构，这类同结构的凸轮也可以用在自动化生产线的间歇送料工位、包装机械的分度转台、机床的自动排屑器间歇驱动单元中，只要匹配对应的槽轮参数和安装尺寸，

　　就能实现稳定的间歇传动，相比棘轮棘爪机构，凸轮驱动的日内瓦机构传动更平稳，分度精度更高，没有棘轮机构的回程间隙问题，适合对工位定位精度有一定要求的中低速传动场景。建模过程中，凸轮的轮廓曲线是通过参数化方程生成的，先根据分度数、动程角、中心距等参数计算出理论轮廓曲线，再偏移滚子半径得到实际工作轮廓，槽的深度根据传动扭矩核算，保证滚子和槽的接触强度足够，不会在负载下出现滚子脱出或槽体变形的问题，轮毂处的键槽尺寸采用标准平键配合，和传动轴的连接可靠，能传递额定的传动扭矩，不会在频繁启停的工况下出现键连接松动的问题。很多一线装配技师在安装这类凸轮时，都会先手动盘车检查整个转位过程的顺畅度，确认锁止弧和槽轮的配合间隙合适，转位过程没有卡滞点，再进行正式的紧固，避免安装错位导致的机构干涉或零件损坏，这类凸轮的材质通常选用45号钢调质处理，表面淬火后硬度能达到HRC45-50，具备足够的耐磨性，能满足车床长期满负荷运行的使用寿命要求。
