CA6140车床配套传动滑轮结构设计

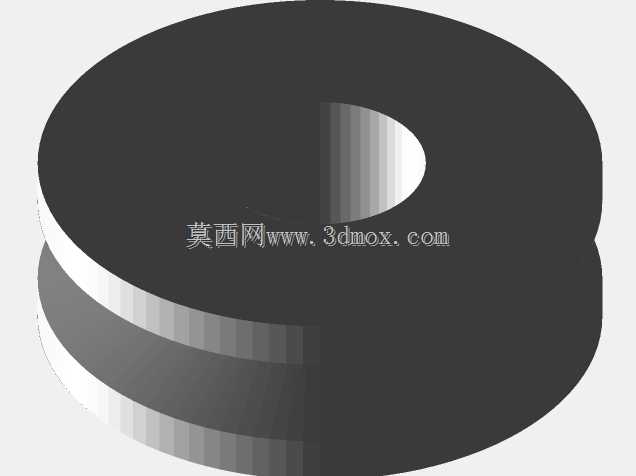

　　在普通卧式车床的进给传动与辅助传动系统中，滑轮是承担绳索、钢带类挠性传动件导向与载荷传递的基础零件，这款适配CA6140车床的滑轮，在设计阶段首先围绕车床内部的安装空间做边界约束，轮体外径控制在适配车床溜板箱旁侧传动腔的尺寸范围内，中心通孔的直径与对应传动轴的配合公差取H7级过渡配合，保证装配后无径向窜动，同时轮缘的绳槽深度、槽型弧度完全匹配车床原配的传动钢丝绳直径，避免传动过程中出现跳绳、卡滞问题。从实际应用场景来看，这类滑轮除了在CA6140车床上承担操作机构的配重传动、进给行程的限位拉索导向外，也可通用在同规格普通车床的辅助传动回路中，工作时轮体随挠性件的往复运动做定轴转动，需要承受长期的径向载荷与轮槽表面的滑动摩擦，

　　因此设计时轮体的壁厚做了均匀化处理，从轮缘到中心轮毂的过渡段采用圆弧平滑衔接，避免应力集中导致的轮体开裂，轮毂位置的厚度预留了键槽加工余量，可根据实际装配需求加装平键实现周向固定，也可直接采用光孔配合紧定螺钉的固定方式，适配不同的改装需求。设计过程中没有做多余的减重镂空结构，因为车床内部的传动件工作环境存在切削液、金属切屑飞溅的情况，实心轮体的结构更便于日常清理，不会出现切屑卡入镂空缝隙导致的转动卡涩，轮槽的表面粗糙度控制在Ra1.6，既降低钢丝绳与轮槽的摩擦损耗，也避免粗糙表面过快磨损失效。从安装边界来看，轮体的轴向宽度控制在狭窄的传动腔安装位内，两侧端面与相邻支座的间隙预留了2mm的调整量，

　　装配时不需要额外打磨周边结构件就能直接就位，中心孔的同轴度公差控制在0.02mm以内，保证高速转动时无偏摆，减少传动过程中的振动与噪音。在功能特性上，这款滑轮的轮缘做了微小的倒角处理，避免装配时剐蹭传动绳索的外层编织结构，延长挠性传动件的使用寿命，轮毂的两端面也做了沉台设计，可适配标准的推力垫圈安装，减少轮体端面与支座的滑动摩擦。不同于起重设备用的大载荷滑轮，车床配套的滑轮转速不高但要求转动灵活、无旷量，因此设计时轮体的整体形位公差都围绕定轴转动的平稳性做约束，建模过程中对轮槽的截面轮廓做了参数化处理，可根据不同直径的传动索快速调整槽型尺寸，适配不同型号车床的改装需求。实际投产时，这类滑轮可采用45号钢调质处理后加工轮槽，

　　也可采用尼龙材质加工用于低载荷的辅助传动场景，三维模型完整还原了轮体的所有结构细节，包括倒角、过渡圆弧、中心孔的尺寸精度标注参考，结构设计人员可直接基于该模型调整尺寸参数，快速适配不同设备的传动导向需求，不需要从零开始绘制轮体的回转截面，大幅缩短传动辅件的设计周期。在设备维护场景中，这类滑轮属于易损件，长期使用后轮槽磨损会导致传动精度下降，精准的三维模型也可作为备件加工的尺寸参考，直接导出工程图即可用于备件的车削加工，减少测绘的工作量。
