带加长手柄空心碗式量勺结构设计

　　日常餐饮配料、食品加工小批量投料、实验室粉体试剂定量取用场景中，手持式计量勺是接触频次极高的基础工具，这款带加长手柄的空心碗式量勺，针对常规短柄量勺取用深口容器物料时易沾手、勺头容量固定适配性差的痛点做了结构优化。从功能特性来看，勺头采用半球形空心碗结构，内壁做连续圆弧过渡，没有直角积料死角，取用粉体、颗粒类物料时倾倒残留率远低于直壁平底勺，半球形的外壁结构在舀取物料时可以顺着容器内壁滑动，不会出现直边勺头卡滞在容器转角处的问题，针对粘稠类膏体物料的取用，圆弧内壁也能减少物料挂壁，单次计量后清理更便捷。

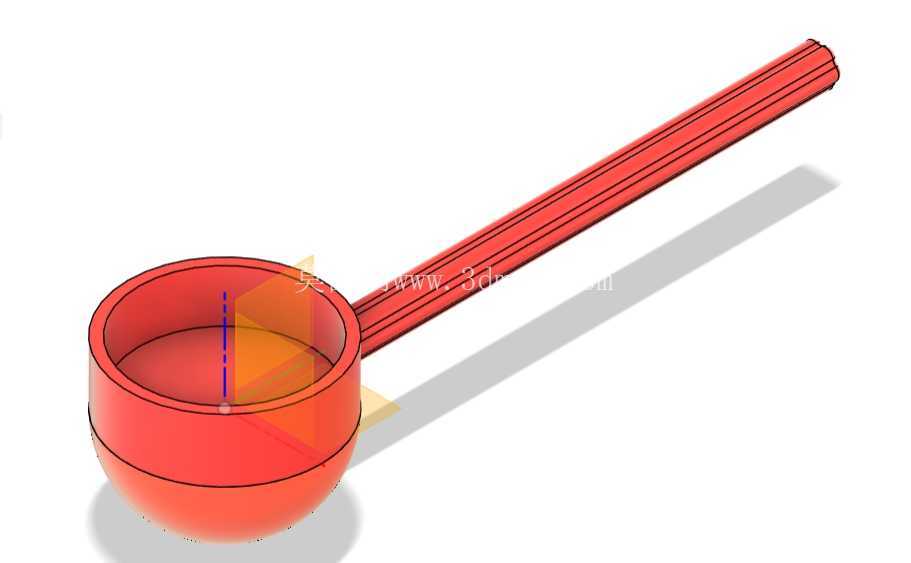

　　加长手柄的设计并非简单延长杆长，而是在手柄表面做了多道平行的防滑凸棱，凸棱的深度控制在0.8mm，既不会因为棱边过深导致清洁时残留污渍，也能在手部沾有油污、水渍时提供足够的握持摩擦力，避免舀取物料时勺体滑落；手柄与勺头的连接位置做了圆弧过渡加厚处理，这个位置是常规量勺最容易出现断裂失效的应力集中点，加厚段的壁厚比勺头壁厚增加1.2mm，过渡圆弧半径设置为5mm，能够将握持时手柄传递的弯矩均匀分散到勺头整个侧壁，不会出现连接位置应力集中断裂的问题。从设计思路层面，这款量勺的建模过程融合了旋转与拉伸两类基础特征的组合应用，勺头的半球形腔体通过旋转特征一次成型，保证了内壁的圆度公差，避免出现旋转特征拼接导致的内壁台阶；手柄部分采用拉伸特征生成主体，再通过切除特征做出表面防滑凸棱，手柄的截面做了微幅的收腰设计，靠近勺头的位置截面宽度为12mm，握持中段宽度收窄到10mm，尾端再略微放宽到11mm，贴合人手握持时的指腹弧度，长时间握持舀取物料也不会出现硌手的问题。

　　外形尺寸与安装边界方面，整勺总长度控制在180mm，这个长度可以适配大部分深度在150mm以内的储物罐、调料瓶，不需要将手伸入容器内部就能舀取到底部物料，避免手部接触物料造成污染；勺头的外径设置为45mm，半球形腔体的有效容积为15ml，属于常规厨房计量的常用容量规格，能够满足单次取用食盐、糖粉、奶粉等物料的计量需求，勺头的口部做了0.5mm的卷边处理，既提升了口部的结构强度，避免磕碰后出现卷边变形，也能在刮平勺口多余物料时不会刮伤容器内壁或者刮伤手部。

　　实际应用中，这款量勺除了家庭厨房场景，也能适配小型食品加工门店的小批量配料、化学实验室非腐蚀性粉体试剂的定量取用，整体结构没有多余的装配件，一体成型的结构可以采用食品级PP注塑或者304不锈钢冲压加工，加工工艺性好，没有复杂的倒扣结构，注塑生产时模具结构简单，脱模斜度设置为1.5度就能满足量产脱模要求，不需要额外设计抽芯机构，能够有效控制量产成本。建模过程中对各位置的壁厚做了均匀化处理，勺头主体壁厚为1.5mm，手柄壁厚为2mm，过渡位置的壁厚差控制在0.5mm以内，避免注塑生产时出现壁厚不均导致的缩痕、气泡缺陷，也能保证整体结构的强度均衡，不会出现局部位置受力易变形的问题。针对不同使用场景的适配性，这款量勺的手柄长度可以根据需求做模块化调整，核心的勺头结构不需要改动，只需要调整拉伸特征的长度参数就能衍生出不同长度手柄的型号，适配不同深度的容器使用，勺头的半球形结构也可以通过调整旋转特征的截面半径，快速生成不同容量规格的系列化产品，不需要重新搭建整体建模框架，能够大幅提升系列化产品的设计效率。
