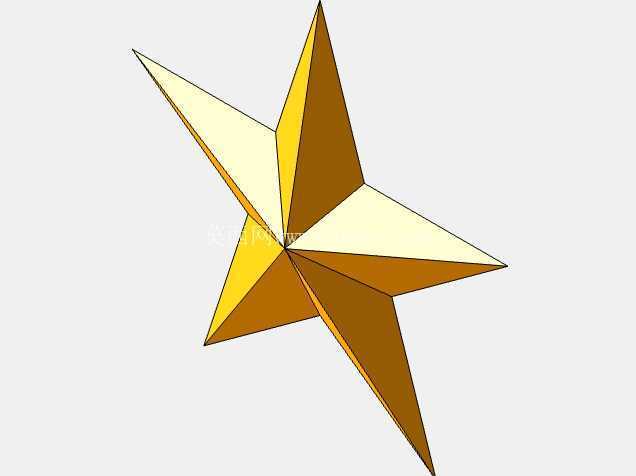

立体多面折角五角星标识造型结构

日常做标识类配套结构设计时，这类立体五角星造型的应用场景覆盖范围很广，小到消费电子外壳的品牌装饰嵌件、通讯终端设备的面板标识，大到户外公共导视牌的立体徽标、展会展台的装饰造型构件，都能见到这类结构的身影。不同于平面印刷的五角星图案，这种带折面立体结构的标识，在不同光线照射下会形成自然的明暗层次，视觉辨识度远高于平面标识，尤其是在设备面板、公共标识牌这类需要远距离快速识别的场景下，立体折面带来的光影差能让标识在复杂背景中快速凸显出来，不需要额外增加背光模组就能达到不错的识别效果，能有效降低标识配套的供电与布线成本。

从结构设计思路来看，这个五角星造型没有采用常规的实心厚板切割方案，而是通过五个对称的三角折面拼接形成中心隆起的立体形态，每个尖角的折边都做了等角度的倾角处理，五个角的倾斜角度完全一致，保证整体造型的对称性，不会出现视觉上的歪斜感。做这类结构建模时，首先要确定五角星的外接圆基准尺寸，五个尖角的顶点均匀分布在基准圆周上，相邻尖角的夹角严格保持72度，这是保证造型规整的核心基准。中心隆起的高度需要根据实际安装场景调整，如果是用于设备面板的嵌入式标识，隆起高度一般控制在3-8mm，避免突出过多影响设备面板的整体平整度，也防止使用过程中剐蹭磕碰导致尖角变形；如果是用于户外独立安装的装饰标识，隆起高度可以根据整体尺寸等比例放大，保证远距离观看时的立体层次感。

实际生产中，这类结构如果采用金属板材加工，一般会用0.8-2mm厚的不锈钢或者铝板做钣金折弯，每个折面的折弯线都要精准交汇于五角星的中心点，折弯时需要定制专用的折弯定位工装，避免多次折弯出现角度偏差，导致五个尖角的高度不一致。如果是采用注塑工艺生产塑料材质的标识件，建模时要注意每个折面的拔模角度控制在1-1.5度，因为折面本身是倾斜结构，拔模方向要顺着中心隆起的轴向设置，避免注塑脱模时出现表面拉伤。安装边界方面，这类五角星标识一般有两种安装方式，一种是背面带定位柱的嵌入式安装，需要在安装基体上预先加工对应位置的定位孔，定位柱的直径比安装孔小0.1-0.2mm，装配时涂少量结构胶固定即可，这种安装方式适合厚度较薄的设备面板，安装后表面没有外露的固定件，整体外观更整洁；另一种是背面带安装法兰的螺丝固定方式，法兰边隐藏在五角星造型的背面边缘，安装时从基体背面锁螺丝固定，适合大尺寸的户外标识安装，抗风载能力更强，后期维护更换也更方便。

在结构细节处理上，五角星的五个尖角位置不能做尖锐直角，要根据使用场景倒0.2-1mm的圆角，如果是用于民用设备或者公共区域的标识，尖角圆角要适当放大，避免使用过程中划伤人员；如果是用于工业设备内部的标识，尖角可以保留较小的圆角，保证造型的锐利感。折面之间的拼接缝要做错位处理，避免所有拼缝都直接交汇于中心点，防止中心点位置出现材料堆积导致的表面凸起，钣金加工时拼缝处要做焊接打磨处理，打磨后表面做拉丝或者喷涂处理，完全遮盖拼接痕迹；注塑加工时要在拼缝位置设计合理的熔接痕排气结构，避免熔接痕位置出现强度不足或者表面色差的问题。另外，做这类对称结构建模时，一定要先做单个角的特征建模，然后通过圆周阵列生成其余四个角，不要逐个绘制每个角的轮廓，避免出现尺寸偏差导致整体不对称，阵列完成后要对中心交汇位置做合并处理，保证整个造型是一个连续的整体结构，不会出现碎面或者重叠面，方便后续导入工程软件做工程图输出或者加工刀路编程。
