机柜通用机架式配电单元结构设计

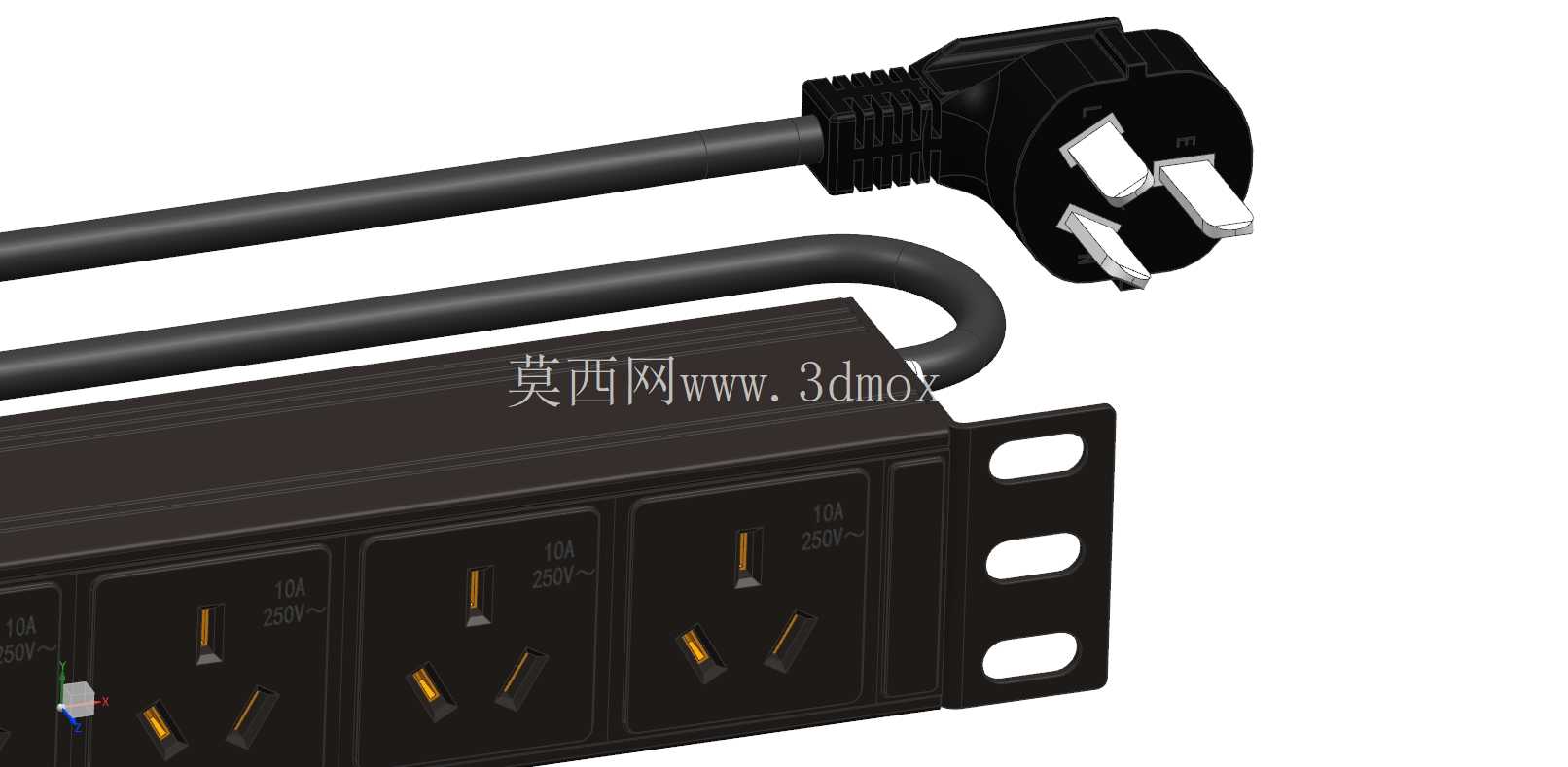

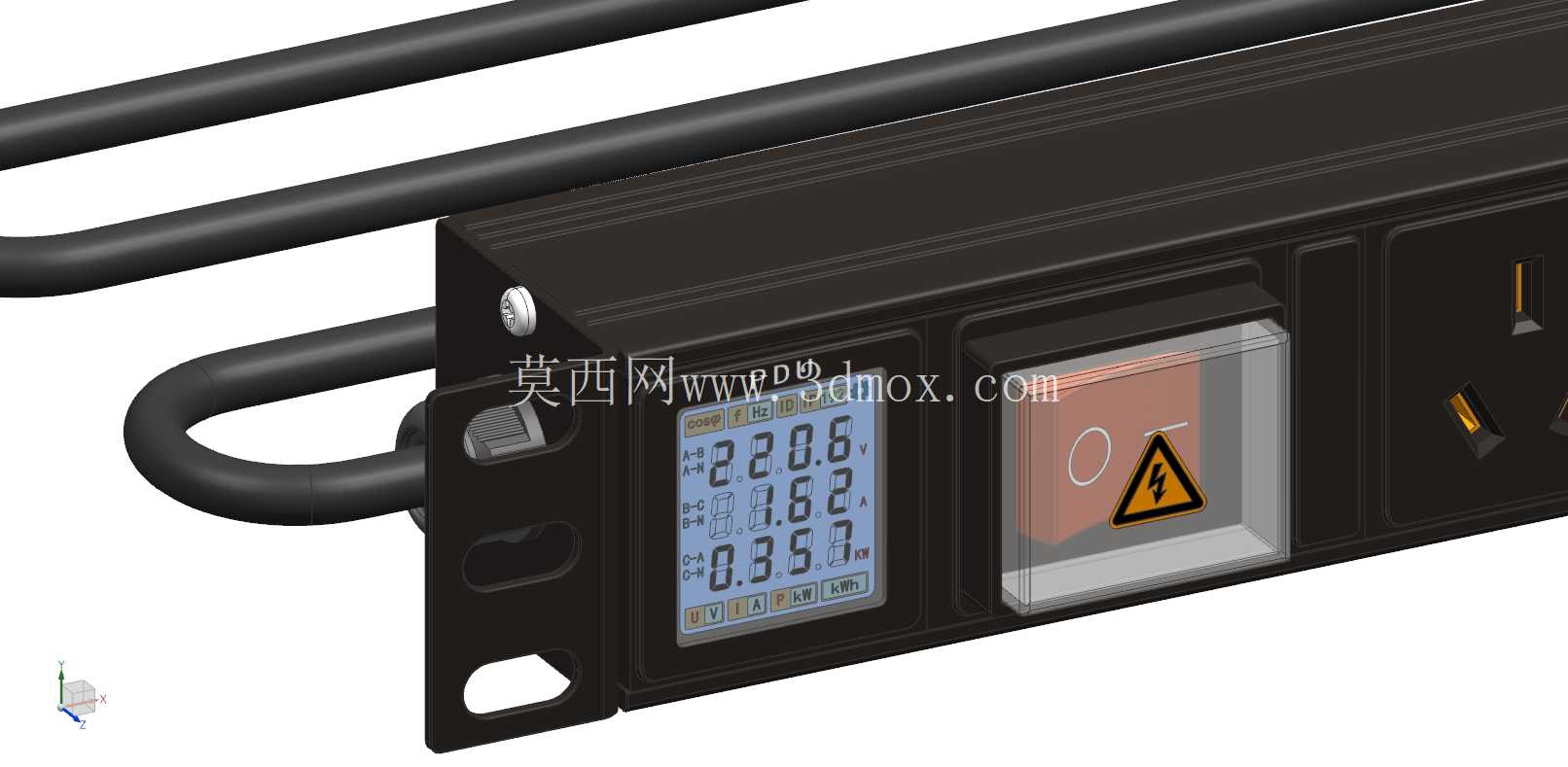

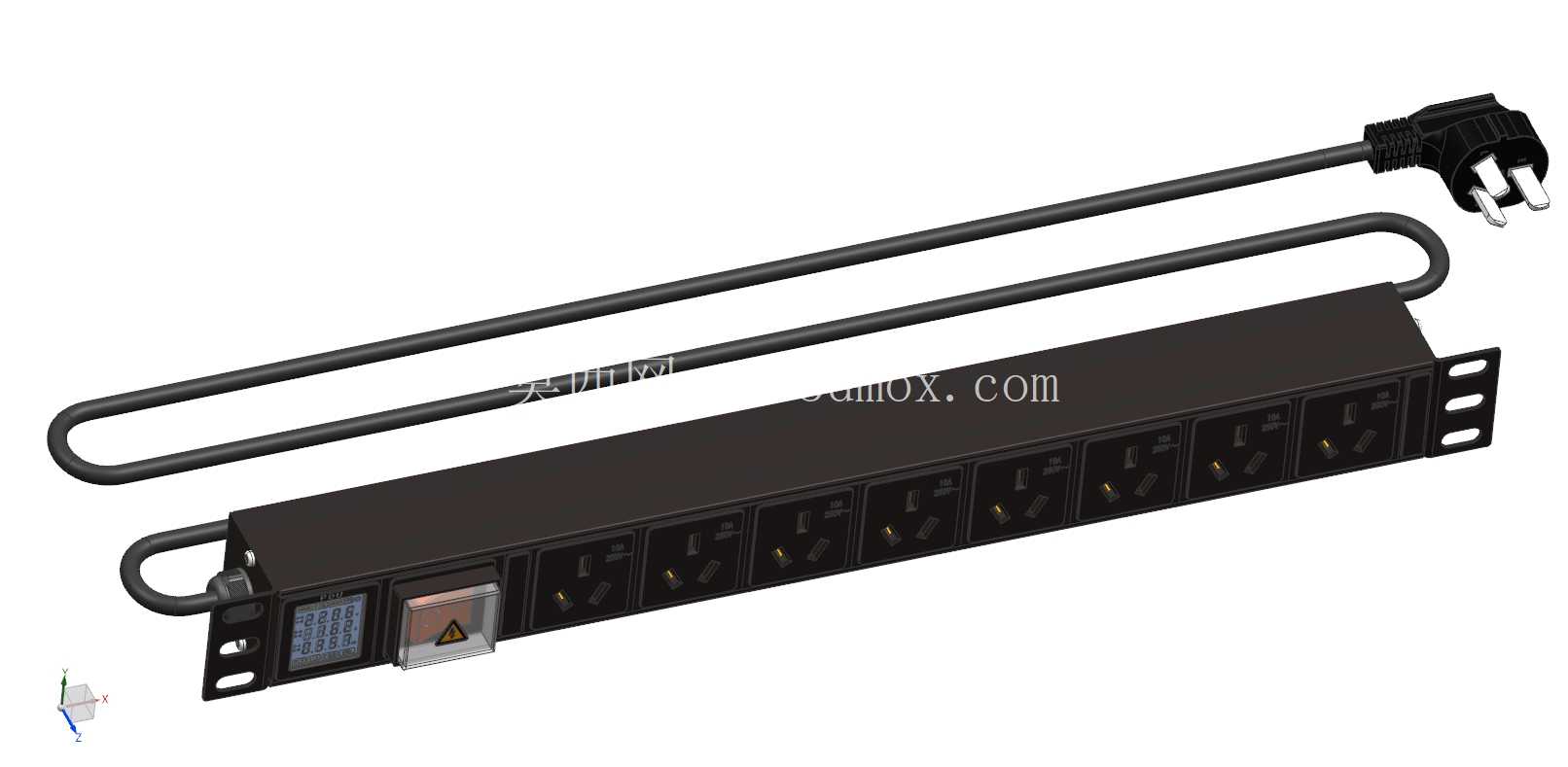

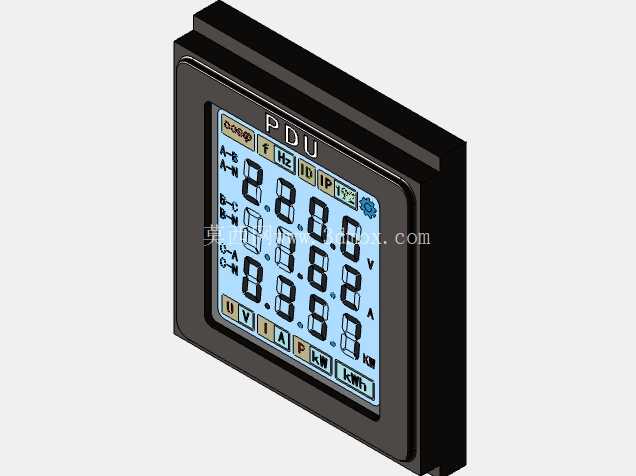

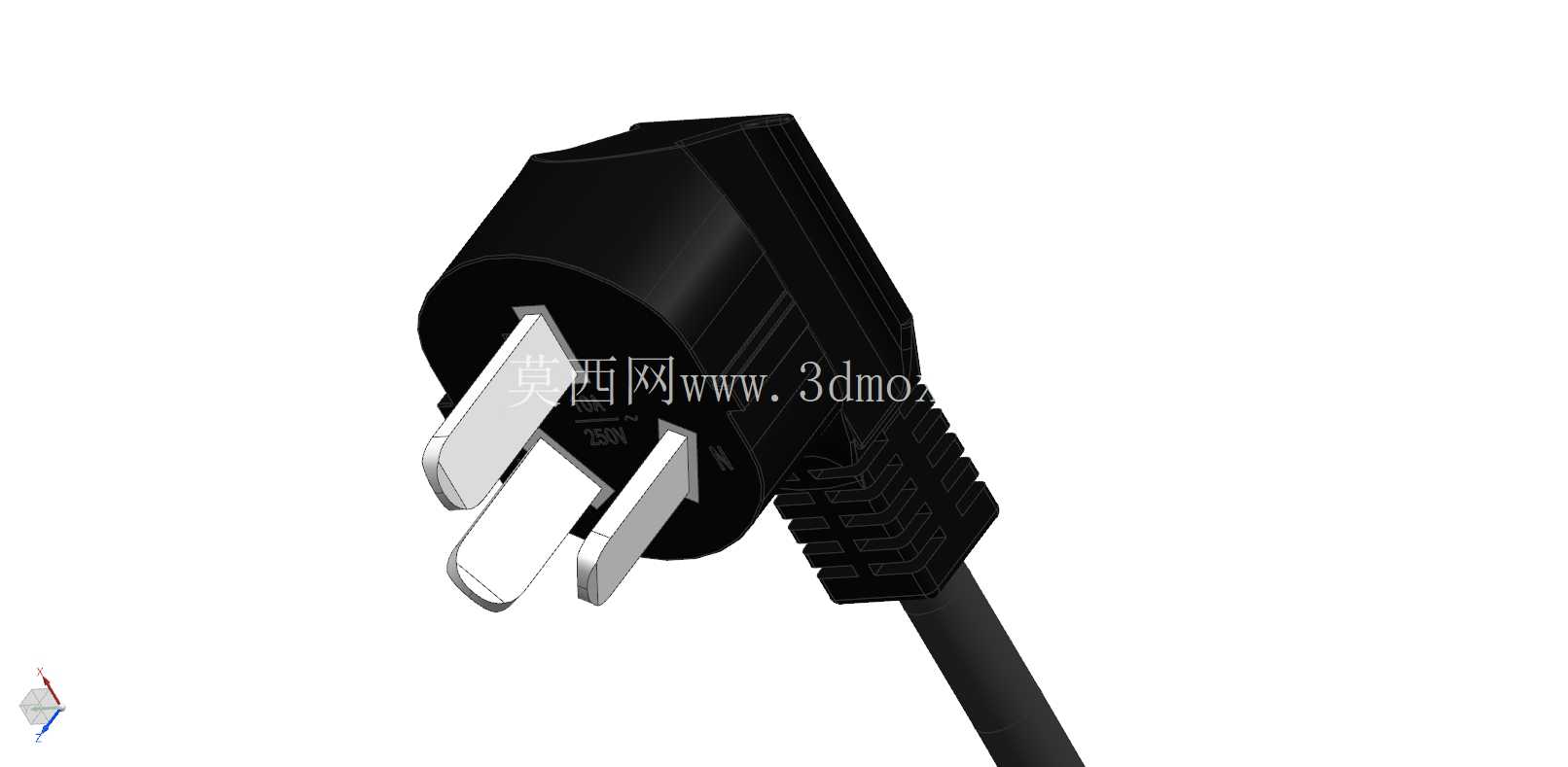

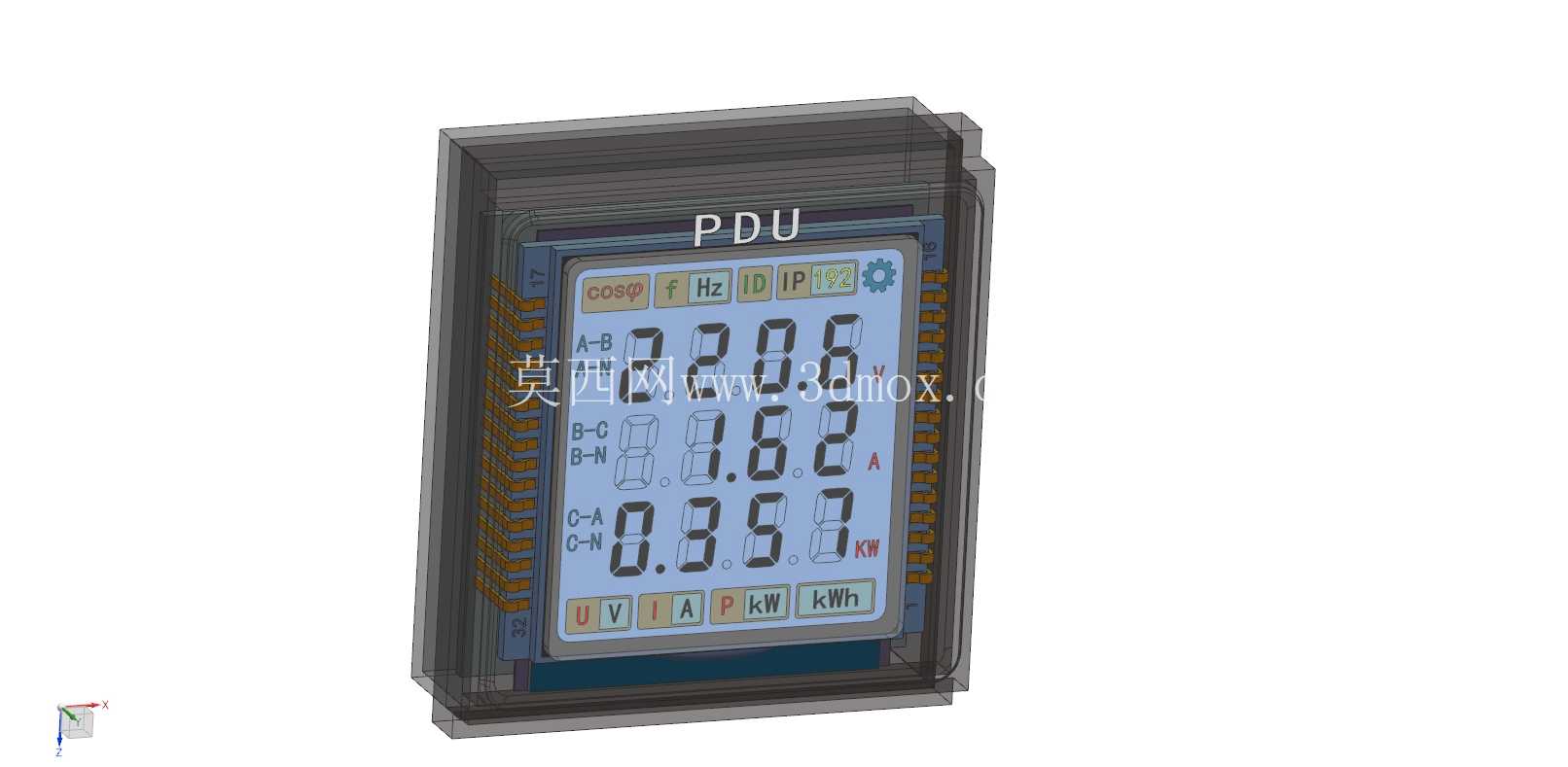

在标准19英寸机柜的供电链路搭建中，机架式配电单元是承担末端电源分配的核心部件，不同于普通民用排插，这类设备需要适配机柜安装的尺寸规范、长时间满负载运行的散热要求，以及多设备同时供电的接口冗余需求，是数据中心机房、工业控制柜、通讯基站机柜内必不可少的供电配套部件。从结构设计来看，该配电单元采用1U高度的长条形金属壳体，整体长度适配标准机柜立柱的安装孔距，两端预留的挂耳结构可直接通过螺丝固定在机柜立柱的方孔上，安装后不会额外占用机柜内部的垂直安装空间，壳体采用冷轧钢板折弯成型，表面做黑色哑光喷塑处理，既可以提升壳体的结构强度，避免安装和运维过程中磕碰变形，也能在机柜内部的弱光环境下减少光线反射，降低运维人员排查线路时的视觉干扰。设备正面排布多组万用输出插孔，插孔间距经过反复校核，即使相邻插孔同时插入大尺寸电源插头也不会出现互相干涉的情况，每个插孔内置独立的安全保护门，可避免运维过程中误触带电部件，也能阻挡机柜内部的灰尘、金属碎屑进入插孔内部引发短路风险。输入端采用带护套的三芯电源线缆，线缆出线位置做了防弯折应力处理，避免机柜内布线拉扯时线缆根部断裂导致的接触不良，线缆长度可覆盖机柜内部从上部走线槽到设备安装位的常规布线距离，无需额外延长转接。设备前端集成了数显电流电压监测模块，可实时显示当前回路的负载电压、工作电流参数，运维人员无需额外借助测量工具，巡检时即可直观掌握供电回路的负载状态，旁边搭配的带防护盖断路器，可在回路出现过载、短路情况时快速切断供电，保护后端连接的服务器、交换机、工业控制设备等负载不受损坏，断路器外部的透明防护盖可避免运维过程中误触导致的意外断电。在建模过程中，需要重点关注壳体折弯的工艺公差，挂耳安装孔的位置度误差需要控制在0.2mm以内，确保安装时可以和机柜立柱孔位精准对齐，插孔内部的铜件接触结构需要做干涉检查，避免插拔插头时出现卡滞或者接触不良的问题，电源线缆的弯曲半径需要符合线缆的最小弯曲要求，建模时预留足够的布线空间，避免线缆和壳体内部的导电部件出现挤压磨损。这类配电单元的应用场景并不局限于数据中心机房，在工业自动化控制柜、测试仪器机柜、广播电视设备机柜、安防监控设备柜中都有广泛应用，不同场景下可以根据实际负载需求调整插孔数量、模块配置，比如部分工业场景需要增加防雷模块、远程控制模块，部分通讯场景需要更换为专用的工业连接器接口，但核心的机架式安装结构、壳体强度设计、安全防护逻辑都是共通的。从安装边界来看，设备安装后突出机柜立柱的深度不超过60mm，不会和机柜内部安装的服务器、交换机等设备的前端面板产生干涉，背部的接线区域预留了足够的操作空间，运维人员在机柜正面即可完成插头插拔、断路器操作、参数查看等工作，无需探身到机柜背部操作，大幅降低了日常运维的操作难度。壳体侧面预留了均匀分布的散热孔，设备长时间满负载运行时，内部铜件和接线端子产生的热量可以通过散热孔自然对流排出，避免内部温度过高导致的绝缘老化、接触电阻升高等问题，所有带电部件和金属壳体之间都设置了绝缘隔离结构，确保设备的电气绝缘性能符合低压配电设备的安全规范。
