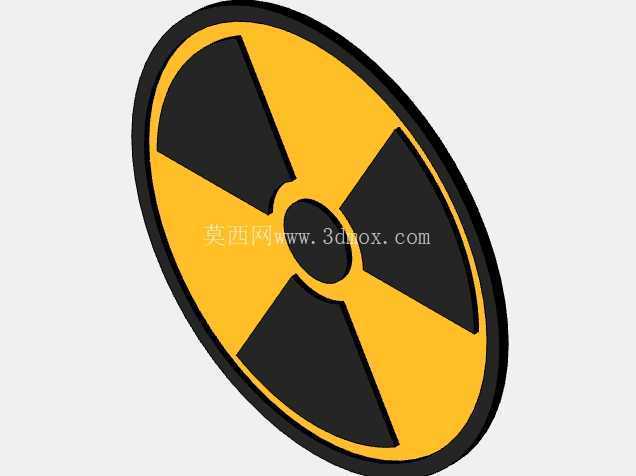

电离辐射警示标识三维结构设计

　　在核工业生产、放射诊疗、辐照加工、放射性物质储运等涉及电离辐射的作业场景中，标准化的警示标识是辐射安全防护体系中最基础也最关键的视觉管控要素，这套三维结构的放射性警示标识完全贴合现行辐射防护安全规范的图形要求，可直接用于各类涉辐场所的实体标识制作、虚拟仿真场景搭建、安全培训教具开发等场景。从实际工程应用角度看，涉辐场所的警示标识需要在不同观察距离、不同光照条件下都具备足够的识别度，因此设计过程中首先对标识的图形比例做了严格的参数化约束：整体采用三叶扇形对称结构，中心圆形区域为核心定位基准，三个扇叶的圆心角均控制为60度，相邻扇叶的间隔角度同样为60度，保证360度圆周范围内图形的视觉均衡性，不会因为观察角度的偏差出现识别误差。

　　尺寸边界的设定上，以标识整体外接圆直径D为基准单位，中心实心圆的直径设定为0.1D，三个扇叶的内缘与中心圆保持0.05D的均匀间隙，避免图形出现粘连；扇叶的径向长度从中心圆外缘向外延伸至0.75D位置，扇叶靠近中心一侧的内边宽度对应0.5D基准位置的尺寸约束，所有轮廓线均做等宽处理，保证图形印刷、激光雕刻、金属蚀刻等不同加工工艺下的线条清晰度，不会因为工艺公差出现图形变形。设计思路上摒弃了非标准化的艺术化修改，完全遵循安全标识的识别优先原则：三个黑色实心扇叶与白色背景形成高对比度，在车间强光、应急照明弱光、甚至部分遮挡的情况下，都能让作业人员快速识别出辐射风险提示。

　　实际安装场景中，该标识可适配不同的载体：粘贴在放射性物质存储柜表面时，可根据柜体面板尺寸调整整体缩放比例，边界预留不小于0.05D的空白边距，避免标识边缘与柜体结构件重叠影响识别；安装在辐照室防护门、放射性作业区入口墙面时，可根据观察距离调整标识整体尺寸，保证人员在安全警戒距离外就能清晰识别图形。不同于平面印刷的标识设计，这套三维结构模型对标识的厚度、边缘倒角做了工程化处理：实体标识的厚度根据材质不同设定为对应尺寸，金属材质的标识边缘做R0.5-R1的圆角处理，避免安装过程中划伤作业人员，同时减少积尘便于日常清洁；如果用于发光标识场景，可在扇叶结构背面预留光源安装槽位，不破坏正面图形完整性的前提下实现背光警示效果，适配地下辐照场所、夜间作业区域的低光照识别需求。

　　在核医学科室、工业探伤作业区、放射性废物暂存点等不同场景中，该标识的结构可根据安装面的曲率做适配调整：安装在圆柱形放射性物料储罐表面时，可将标识整体做曲面展平适配，保证图形贴合弧面后不会出现比例失真；用于虚拟仿真培训系统时，三维结构的模型可直接导入场景，配合不同材质贴图实现金属、塑料、反光贴膜等不同质感的显示效果，还原真实作业场景的视觉感受。设计过程中还考虑了标识的长期使用可靠性：所有结构棱角均做钝化处理，户外使用的标识版本可在模型外缘预留防水压边结构，安装孔位设置在标识外围空白区域，不会破坏核心警示图形的完整性，孔位间距符合安全标识安装的通用规范，可直接适配常规的膨胀螺栓、铆钉安装需求，不需要二次加工打孔。
