NX70C70G70P70系列铁路货运敞车结构模型

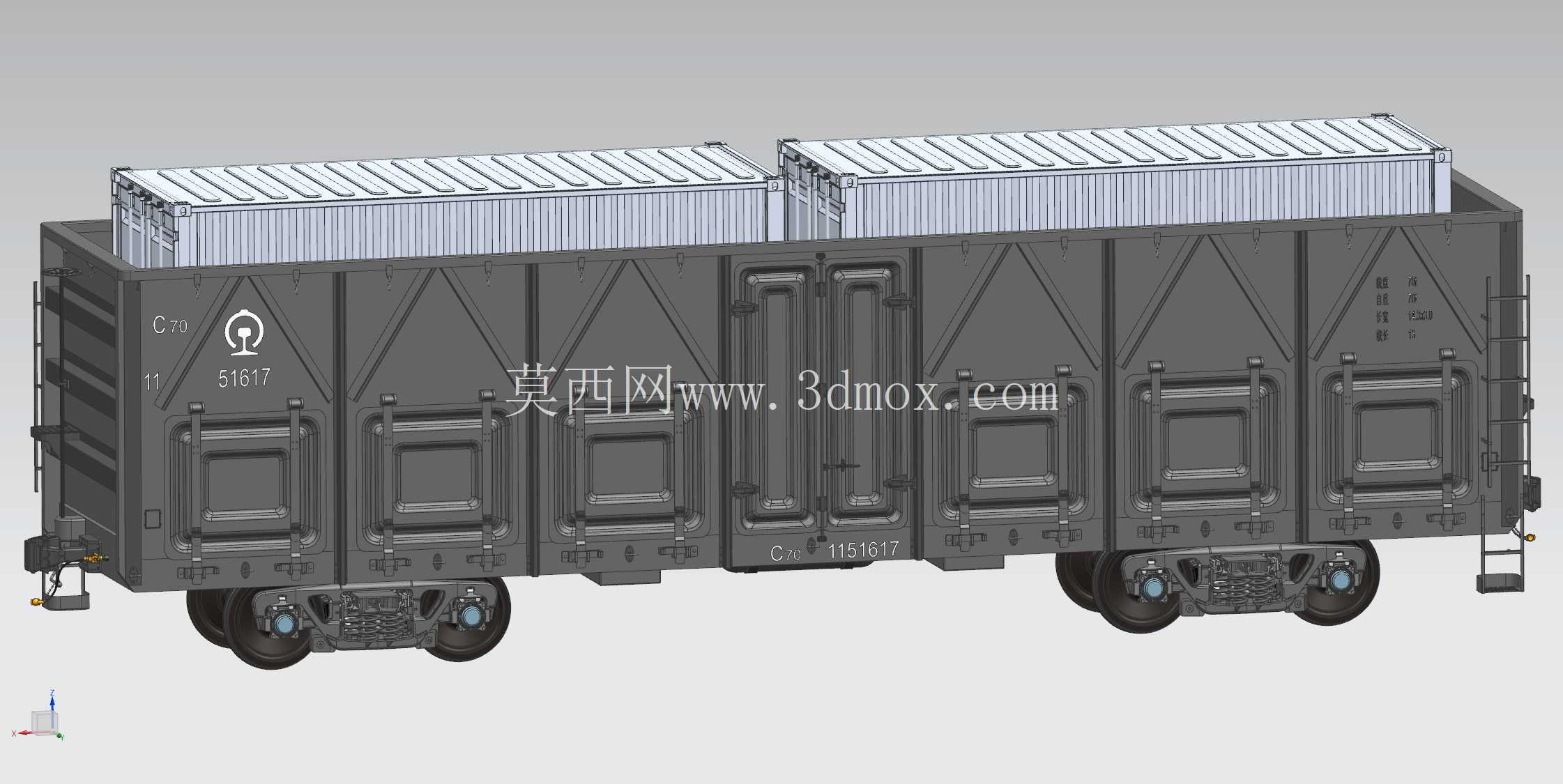

　　在铁路干线货运、厂矿专用线物料转运场景中，敞车是承担散堆装货物、成件包装货物长途运输的核心载具，本次呈现的NX70、C70、G70、P70系列货运车辆三维结构，完整还原了现役主型货运敞车的全尺寸结构细节，可用于轨道装备教学、货运场站装卸方案模拟、车辆检修工艺编制等场景的结构参考。从实际用途来看，该系列车型覆盖了通用散货运输、集装箱共载、特定品类货物专用运输等多个货运场景，车体侧墙采用板柱式承载结构，侧门与下侧门的布置完全匹配现场人工装卸、机械装卸的作业需求，不需要额外改造即可适配现有翻车机、装载机、龙门吊等场站装卸设备的作业边界。

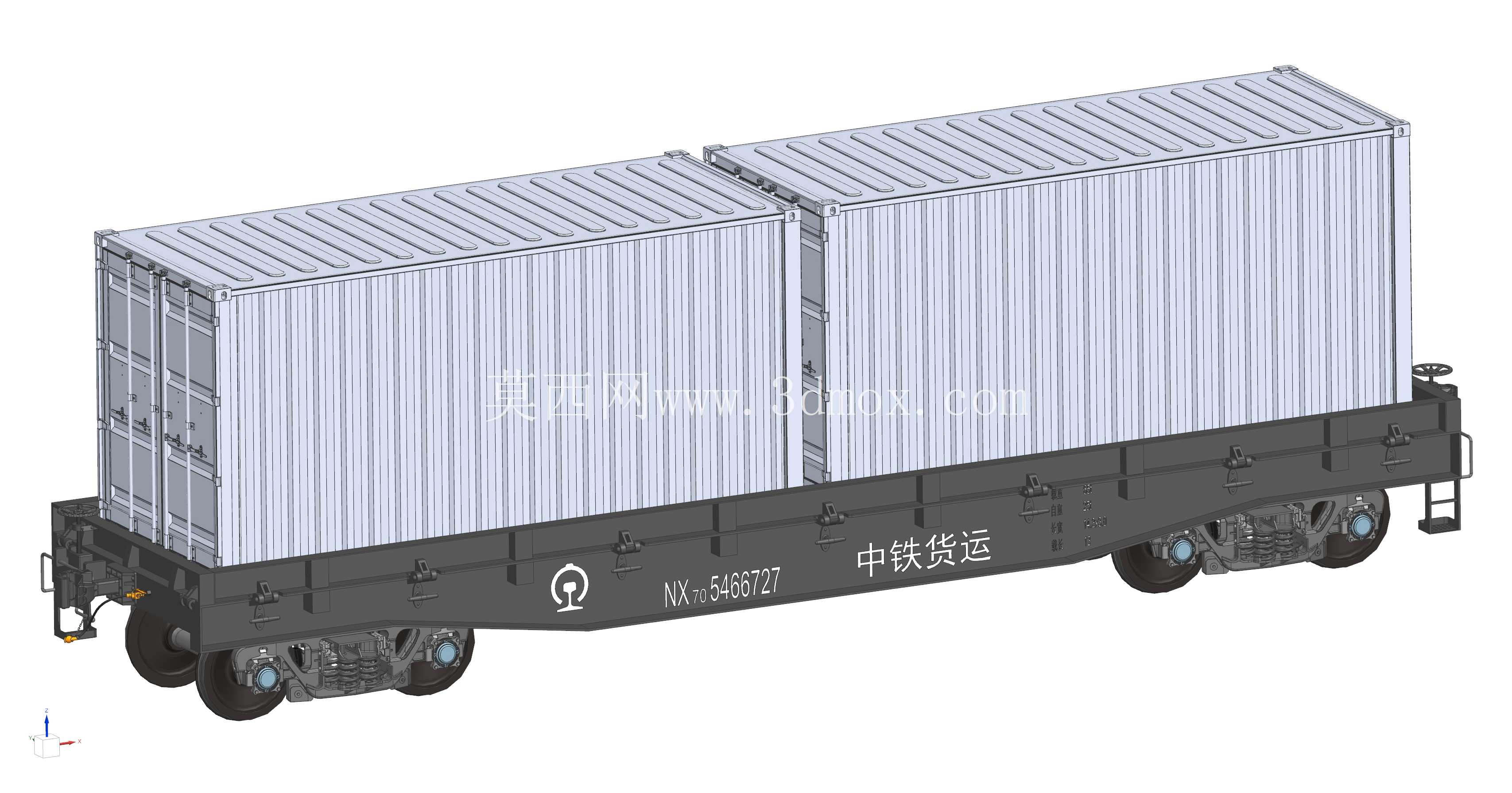

　　设计过程中优先考虑了重载工况下的结构强度冗余，侧墙的斜筋布置完全贴合垂向载荷、纵向冲击载荷的传力路径，在保证车体容积满足货运标记载重要求的前提下，尽可能降低了车体自重，提升了车辆的载重利用系数。走行部采用标准轨距转向架结构，轮对、轴箱、弹簧减震装置、基础制动部件的装配关系完全按照实际车辆的安装尺寸还原，转向架与车体的上心盘、旁承的配合边界清晰，可直接用于车辆曲线通过性能模拟、限界校核等仿真工作的基础模型。车体顶部的集装箱锁闭装置位置，完全匹配标准20英尺、40英尺集装箱的角件安装尺寸，既可以装载煤炭、矿石、建材等散堆装货物，也可以直接搭载标准集装箱开展公铁联运作业，不需要对车体结构进行额外改装。

　　侧门的铰链机构、锁闭机构的运动行程完全还原实车状态，可模拟车门开闭过程中的运动干涉检查，为车辆检修工装设计、装卸作业安全距离校核提供精准的结构参考。从安装边界来看，车体长度、宽度、高度尺寸完全符合标准铁路机车车辆限界要求，车钩缓冲装置的安装位置、连接尺寸与现役主型货运车辆通用，可与同系列其他车型进行连挂编组模拟，适配场站调车作业、列车编组方案推演的使用需求。车体底架的中梁、侧梁、枕梁结构采用等比例建模，各梁件的截面尺寸、焊接位置完全贴合实际制造工艺，可用于车辆制造工艺的工装设计、焊接工序模拟参考。

　　制动管路的布置沿着车体底架、侧墙的走线路径还原，预留了与制动主管、支管的连接接口，可用于车辆制动系统故障排查模拟、检车员实训教学的结构演示。在实际工程应用中，该模型可帮助结构设计人员快速掌握铁路货运敞车的整体布局逻辑，在进行货运场站设备设计、专用线车辆适配改造时，不需要反复查阅二维图纸即可获取精准的结构尺寸与安装位置，大幅提升前期方案设计的效率。同时模型的细节还原度可支撑虚拟仿真教学场景的使用，让学员不需要进入实车场地即可清晰观察车辆各部件的装配关系、结构组成，降低实训过程中的安全风险。
