大华双光谱热成像云台摄像设备结构建模

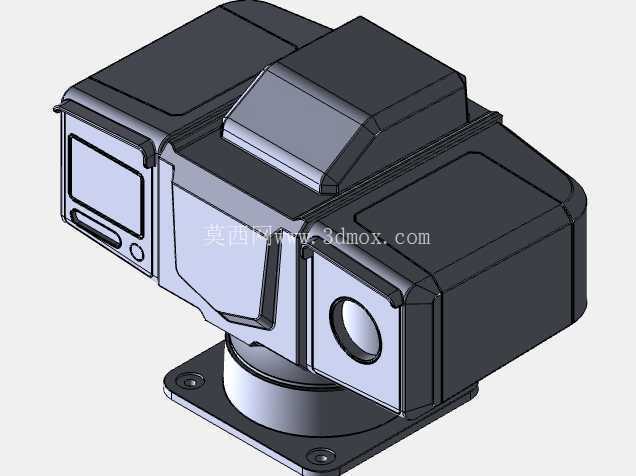

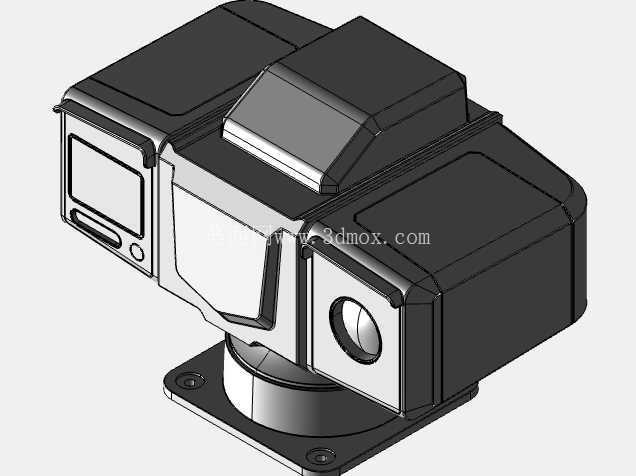

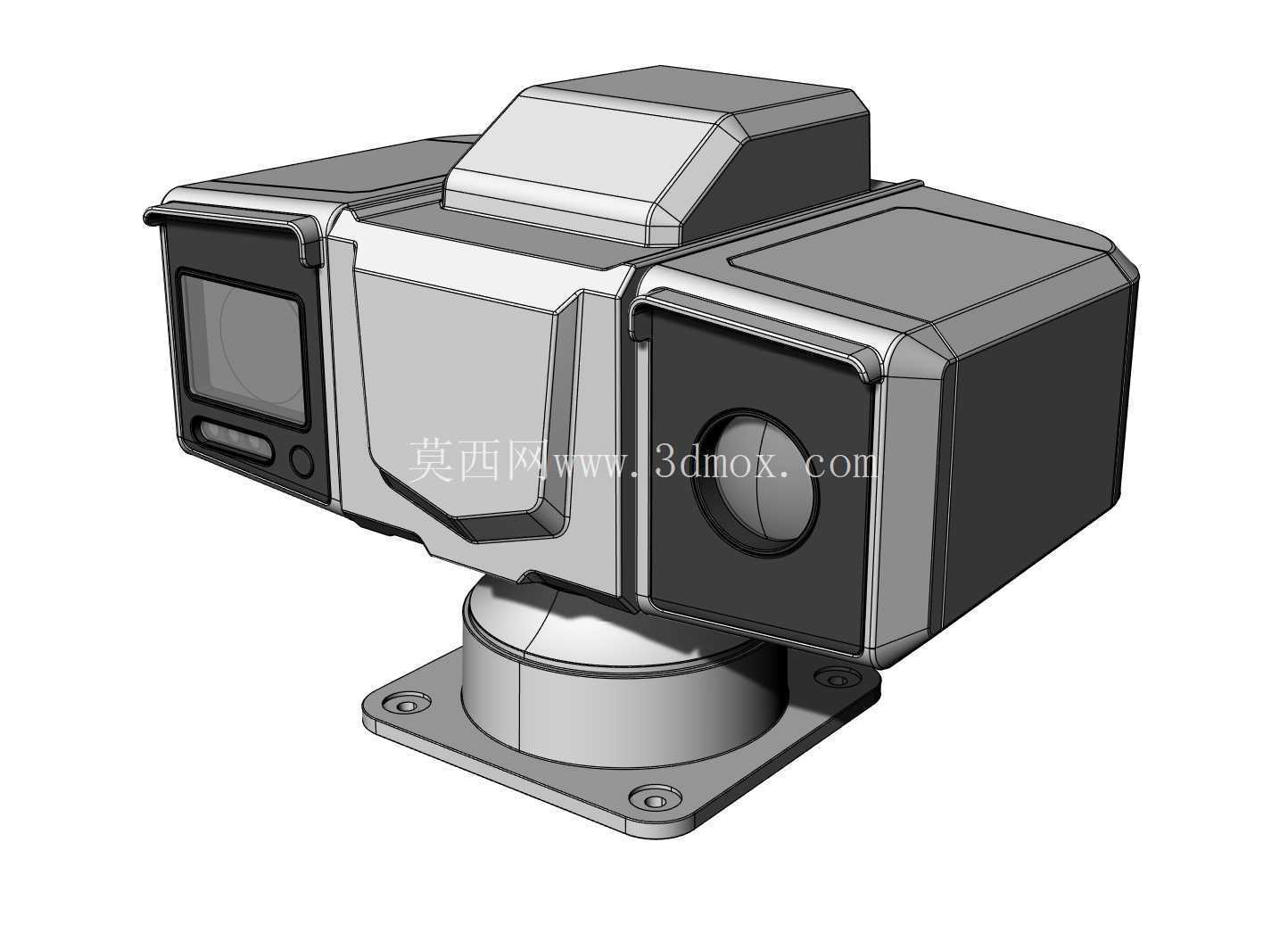

做这款双光谱云台摄像机的结构建模时，最先要锚定的是户外周界监控的实际安装场景——这类设备大多部署在厂区周界、油田场站、边境卡口、森林防火点位这类无遮挡的开阔区域，安装基座多为水泥立杆顶部的预装法兰盘，所以建模初期先把底部安装座的孔位间距、安装面平面度公差做了优先还原，四个固定沉孔的位置完全参照实物安装尺寸匹配，避免后续做装配仿真时出现安装干涉。设备本体采用左右分舱的结构布局，左侧舱体集成可见光成像模组、状态显示屏与本地操作按键，右侧舱体为热成像镜头舱，两个舱体中间的衔接段内置水平与俯仰传动机构，顶部的凸起舱室用来容纳主控电路板、网络传输模块与电源管理单元，这种分舱设计一方面能把发热量大的主控模块和成像模组做物理隔离，减少热噪对成像效果的干扰，另一方面也方便后期运维时单独拆解对应舱室更换故障部件，不用整体拆卸设备。

实际作业中，这类云台摄像机需要在-40℃到60℃的户外环境下长期无故障运行，所以建模时特意还原了舱体拼接处的止口结构，所有拼接面都预留了密封胶条的安装槽位，镜头窗口处的玻璃压圈也做了阶梯式密封设计，避免雨水、沙尘侵入舱体内部损坏电子元件。水平转动部分的回转支承结构做了简化还原，能实现360°连续水平旋转，俯仰转动的角度范围覆盖-90°到+90°，满足大范围无死角监控的需求，传动部分的蜗轮蜗杆结构在建模时做了齿形的近似还原，能直观体现传动比与自锁特性，避免设备在大风工况下出现镜头偏移。

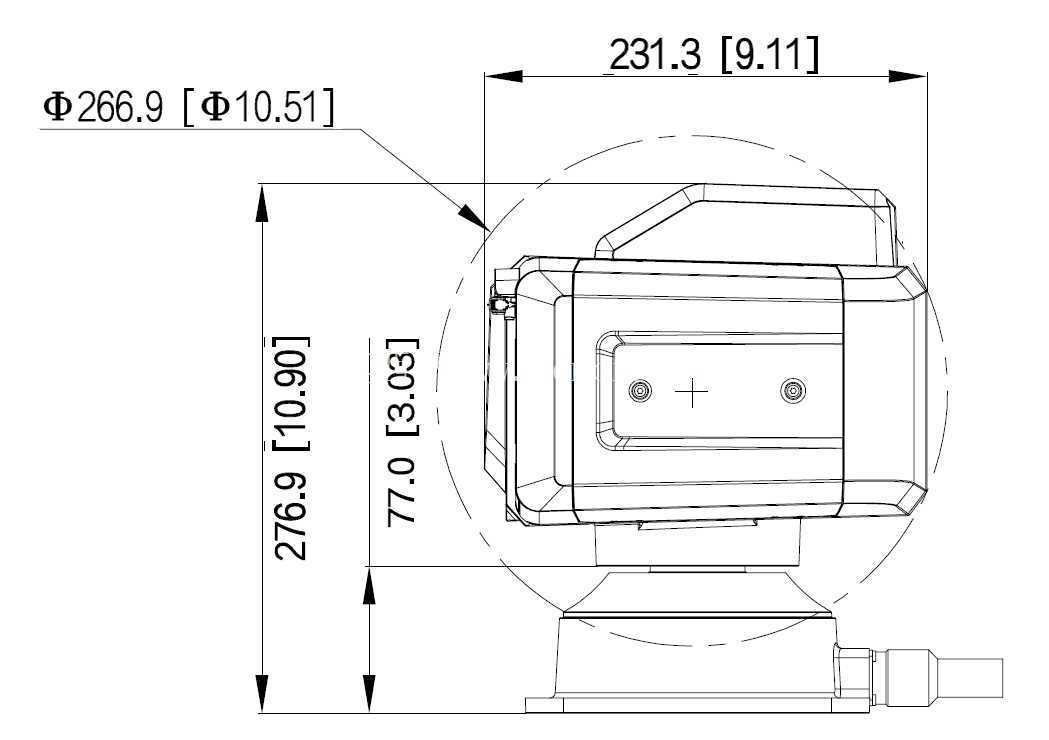

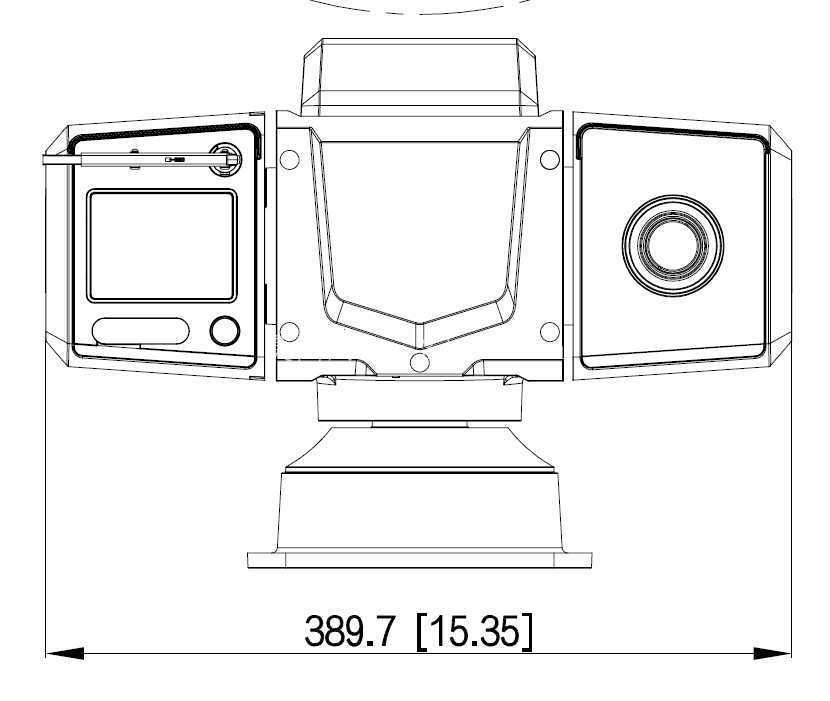

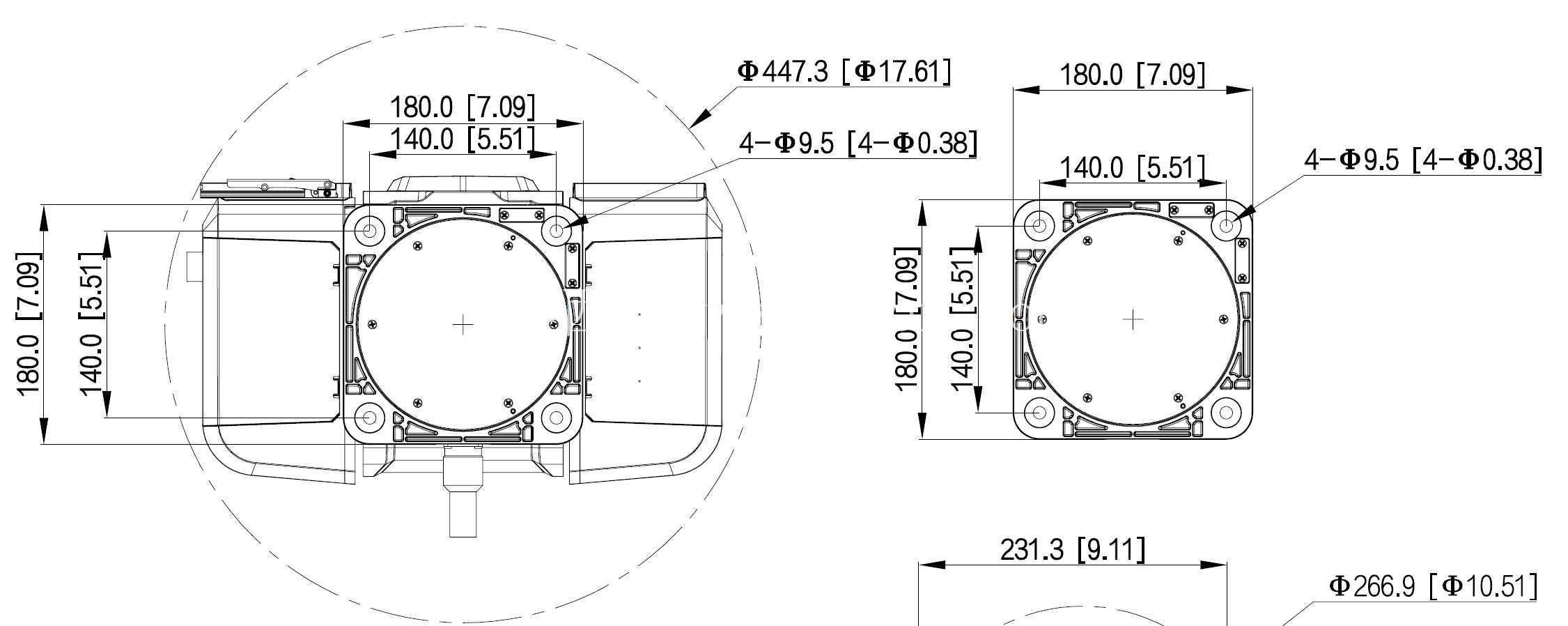

外形尺寸的还原上，整体长宽高比例严格参照实物测绘数据，设备本体宽度控制在300mm级，高度不含底座在200mm左右，底座安装面的尺寸为160mm见方，四个安装孔的孔距为130mm，适配市面上主流的监控立杆安装法兰，安装时不需要额外做转接板，降低现场施工的改造成本。镜头部分的尺寸还原特意做了区分，可见光镜头的视场角与热成像镜头的视场角做了对应比例的还原，能直观体现双光谱融合监控的覆盖范围，左侧的状态显示屏尺寸为2.4英寸，倾斜15°布置，方便现场调试人员站在立杆下方就能直接查看设备运行状态，不用额外连接调试终端。

建模过程中特意规避了非功能性的装饰结构，所有外露的棱边都做了R2-R3的圆角处理，一方面是符合户外设备的防磕碰设计要求，另一方面也能减少风阻，降低强风环境下设备的晃动量，提升成像稳定性。舱体外壳采用铸铝材质的壁厚做了均匀化处理，整体壁厚控制在3mm，加强筋布置在舱体内侧，既保证结构强度，又不会在外表面留下筋位痕迹，兼顾防护性能与外观整洁度。接线口布置在底座侧面，做了下沉式的防水接头安装位，布线时线缆从立杆内部穿出后直接接入设备，不会外露在设备外侧，避免长期日晒雨淋导致线缆老化破损。

从设备选型的角度看，这个模型能直观给安防系统集成商提供设备的安装边界参考，做项目方案设计时可以直接导入模型到现场场景中，模拟监控覆盖范围、安装角度，提前排查遮挡问题；对于结构设计从业者来说，这个模型的分舱设计、密封结构、传动布局都能作为同类户外云台设备设计的参考，尤其是热成像与可见光双光融合的舱体布局，能平衡两个模组的光轴平行度要求，减少后期光轴校准的工作量。需要说明的是，这个模型的外部尺寸与实物高度接近，但内部的电路板走线、具体电子元件布局做了近似处理，主要用于结构装配验证、渲染展示、安装场景模拟，不适合作为精密零件加工的直接生产图纸，但整体结构逻辑、安装尺寸、外形比例都与实物保持一致，完全能满足方案设计、建模参考、场景搭建的使用需求。
