EUROMAST FT30283伸缩式摄像机桅杆结构设计

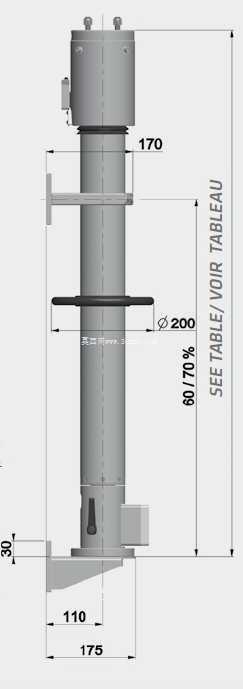

　　这款伸缩式摄像机桅杆主要面向户外临时监控、应急通讯布控、移动车载摄像设备搭载这类场景设计，区别于固定高度的摄像支架，其多级伸缩的筒体结构可以在收纳状态下大幅压缩整体高度，降低运输、存储过程中的空间占用，展开后又能获得足够的架设高度，让搭载的摄像设备避开地面遮挡物，获得更开阔的拍摄视野。从结构设计逻辑来看，桅杆主体采用多段等径差的圆柱筒体套接，每段筒体之间设置有导向限位结构，伸缩过程中不会出现周向转动，保证顶部搭载的摄像设备朝向稳定，不会因为杆体转动出现画面偏移。

　　杆体中部设置的壁挂式安装支架，既可以在桅杆展开后将杆体固定在墙面、设备舱侧壁等垂直安装面上，也能作为伸缩操作时的受力握持点位，支架上预留的两个安装孔位匹配常规的膨胀螺栓、机螺钉安装尺寸，安装时不需要额外制作转接件，降低现场施工的适配成本。靠近杆体下部设置的环形扶圈，主要用于伸缩操作时的手部扶持，避免操作过程中手部直接接触筒体接缝位置被夹伤，同时也能作为线缆梳理的固定点位，让摄像设备的供电、信号传输线缆可以沿着扶圈规整排布，避免线缆在杆体伸缩过程中被挤压、拉扯。

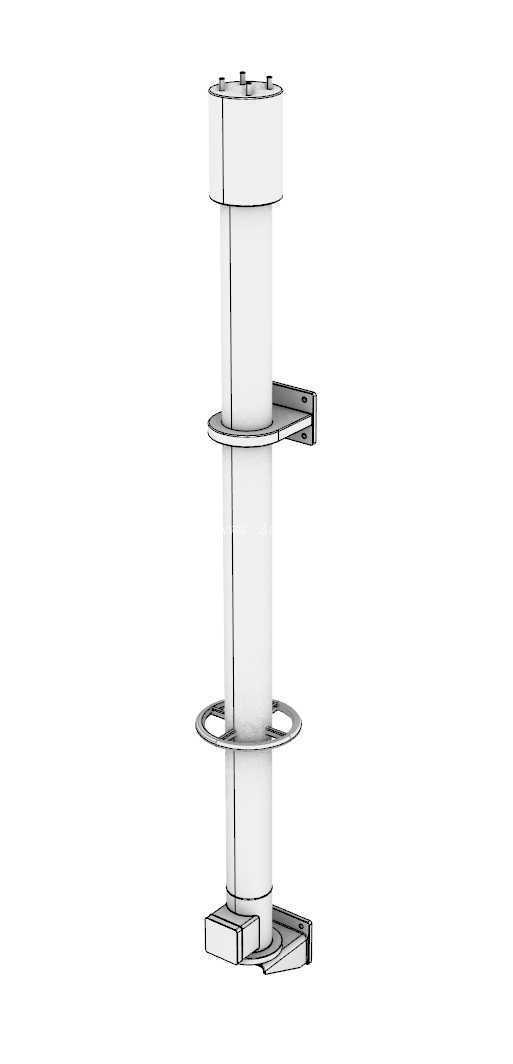

　　底部的安装底座采用带折边的板式结构，底座上预留的固定孔位既可以配合膨胀螺栓实现地面固定式安装，也可以通过抱箍、压块结构固定在车载平台、临时三脚架的安装面上，底座与最下段筒体之间采用焊接式刚性连接，保证杆体在完全伸出、搭载摄像设备时的整体刚性，降低风载作用下的杆体晃动幅度，避免拍摄画面出现过度抖动。顶部的安装法兰盘采用多螺栓孔布局，匹配主流的工业摄像机、云台设备的安装孔距，不需要额外加工转接板就能直接固定设备，法兰盘与最上段筒体的连接位置做了加强筋处理，抵消顶部设备搭载时产生的倾覆力矩，避免长期使用后连接位置出现变形。在设计建模过程中，对各段筒体的配合间隙做了合理预留，既保证伸缩过程顺畅无卡滞，也避免间隙过大导致杆体伸出后出现径向晃动，各段筒体的限位位置做了止挡结构设计，伸出到额定高度后会自动锁止，不会因为搭载设备的重量出现自动回缩的问题。需要注意的是，该三维模型的外部尺寸与实物产品的实际尺寸高度接近，但属于近似建模结果，并未还原产品内部的锁止机构、密封结构等细节，仅适用于场景搭建、渲染展示、安装位置模拟这类用途，不能直接用于产品的加工生产、受力校核计算。

　　在实际设备选型适配时，可以借助该模型提前模拟桅杆在不同安装场景下的空间占用情况，确认伸出后顶部设备的视野覆盖范围，核对安装点位的螺栓孔位是否匹配，提前规避现场安装时可能出现的空间干涉、孔位不对中等问题。桅杆整体采用圆柱形筒体结构，风阻系数较低，在户外有风环境下使用时，风载对杆体的作用力更小，搭配中部的壁挂支架和底部底座的双重固定，即使在较高的架设高度下也能保持足够的稳定性。杆体表面没有多余的突出结构，伸缩过程中不会勾挂周边的线缆、杂物，收纳状态下整体外形规整，可以直接放入设备箱、车载储物舱内携带，适合应急布控、户外作业、临时活动监控这类需要频繁转场的使用场景。建模过程中对各部件的装配关系做了完整还原，各活动部件的运动范围与实际产品保持一致，在做装配模拟、运动仿真时，可以直观演示桅杆从完全收纳到完全伸出的整个过程，方便设计人员提前确认杆体伸缩路径上是否存在干涉点，优化周边配套设备的布局位置。
