30毫米口径机载阵风航炮结构设计

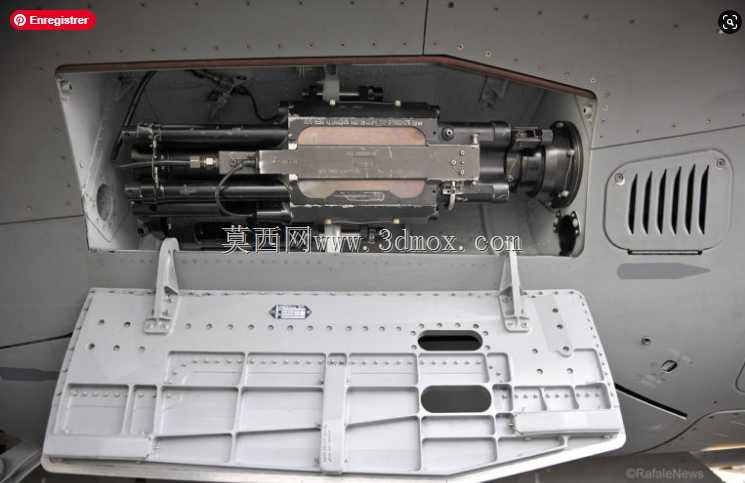

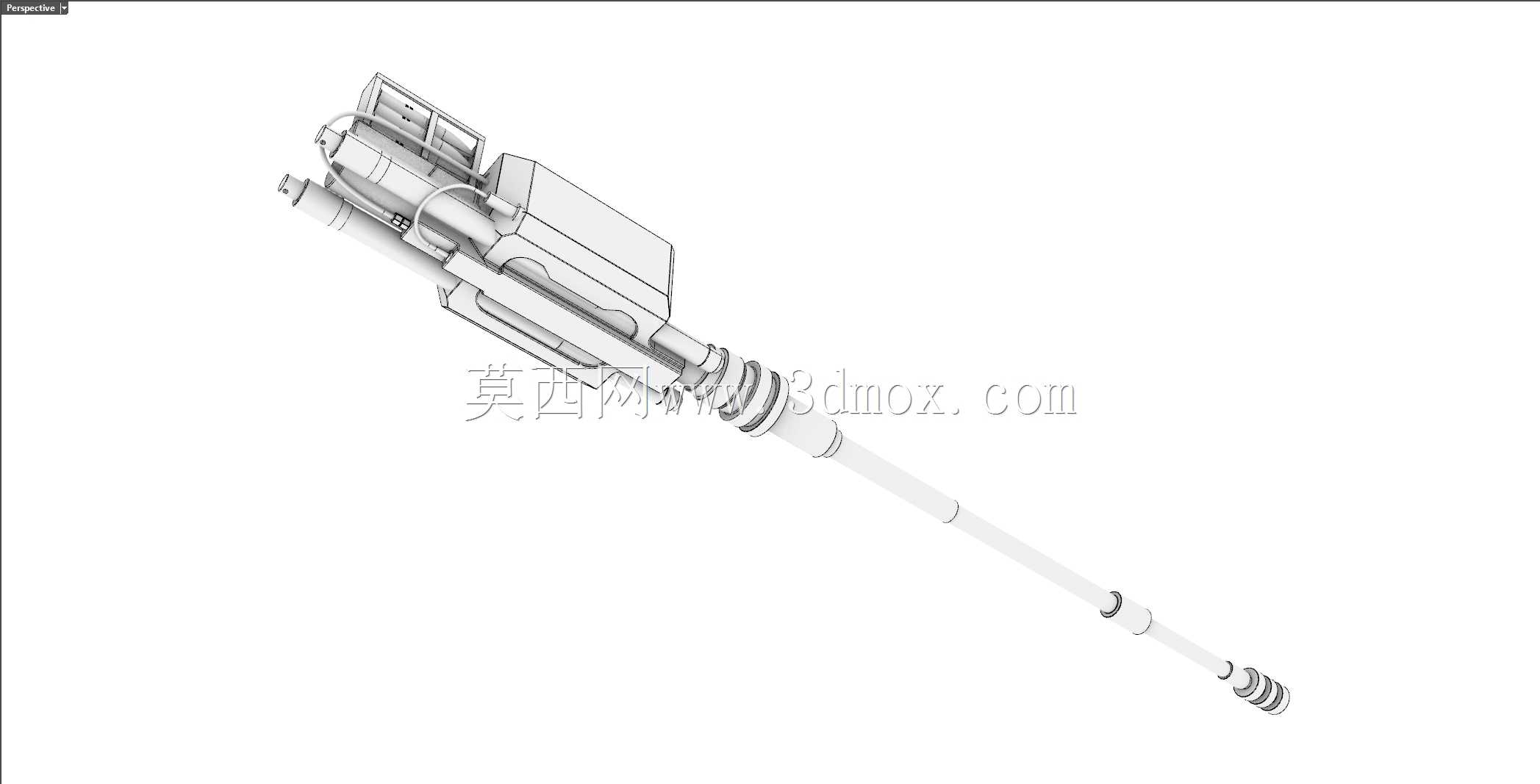

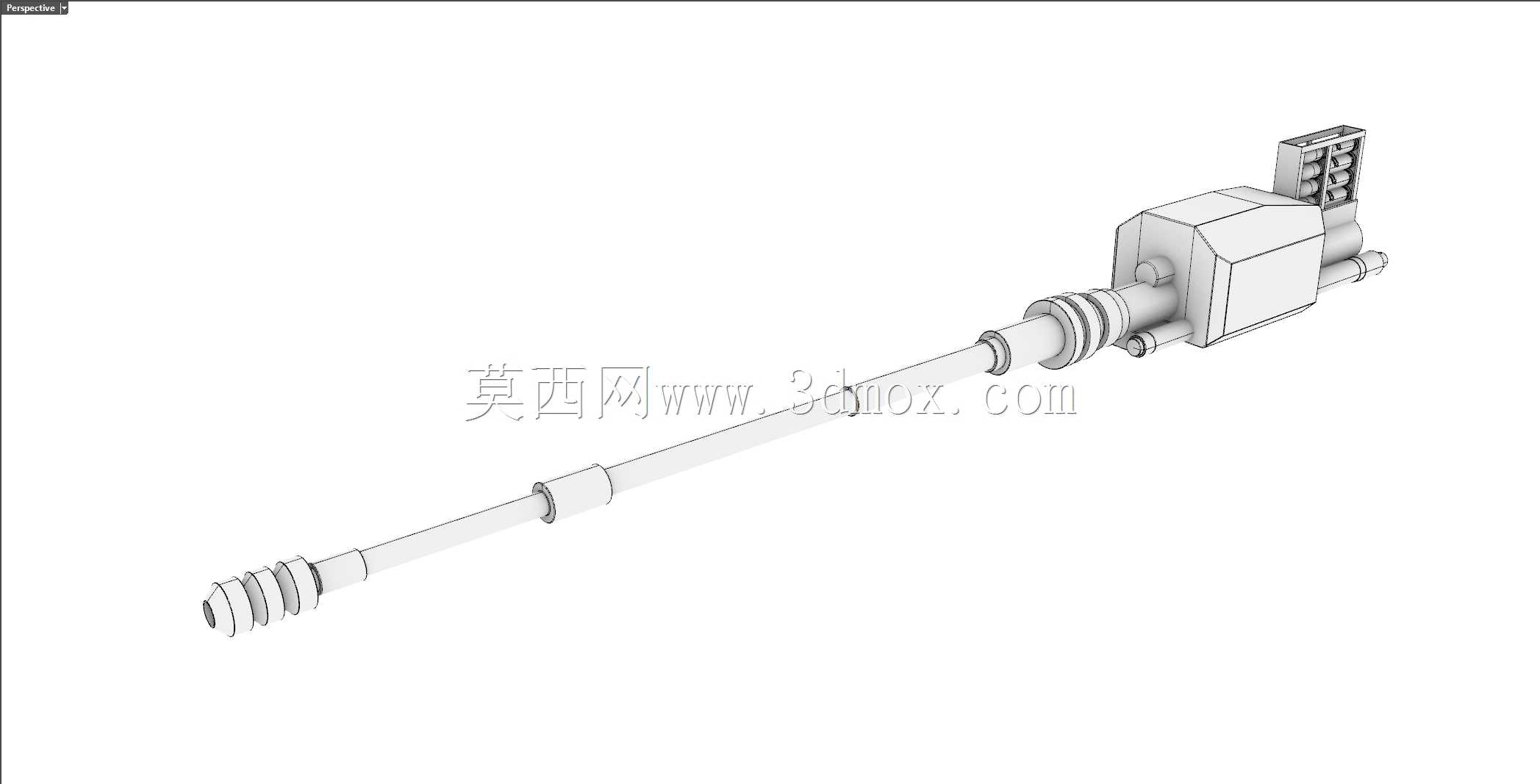

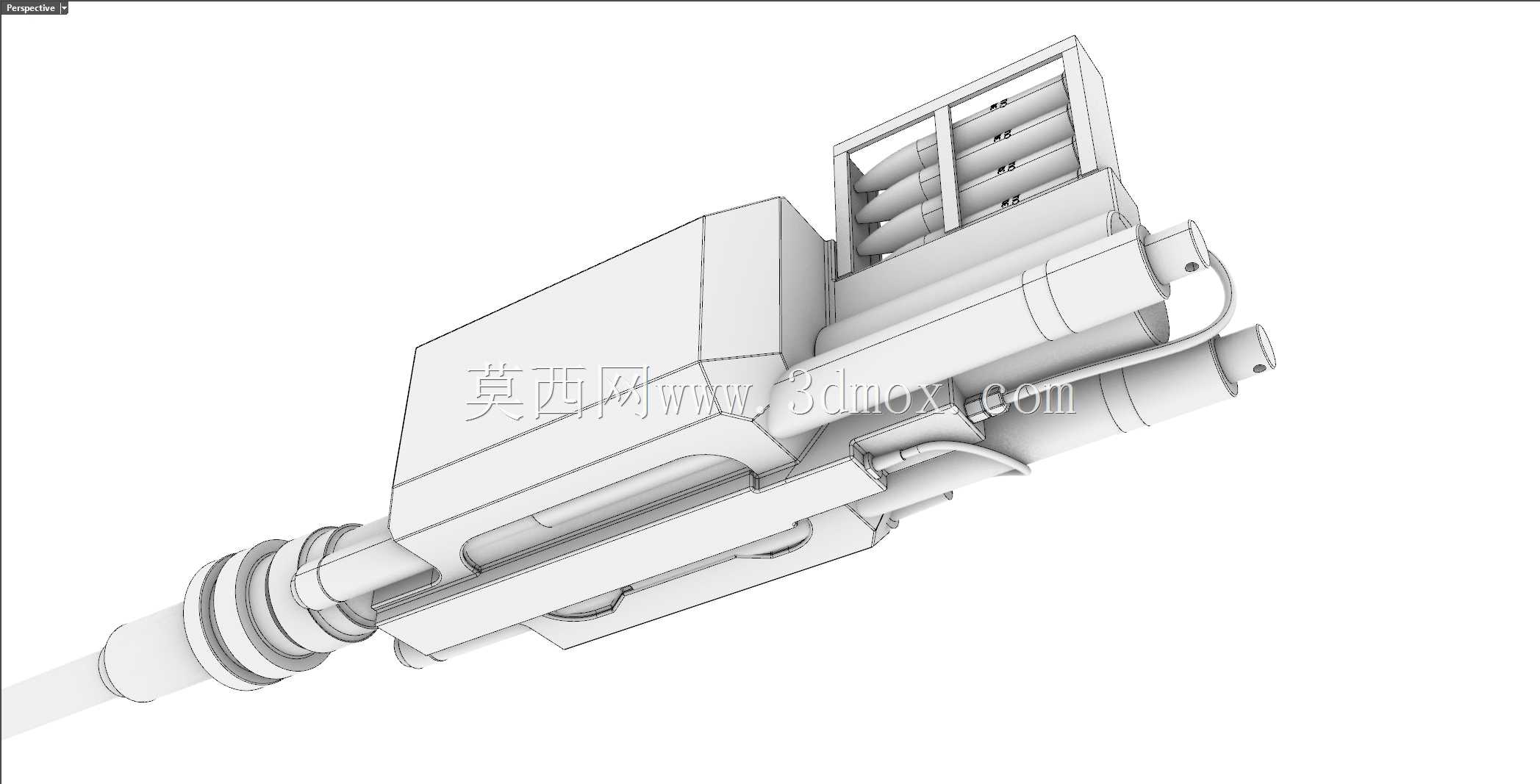

　　在现代固定翼作战飞行器的武器系统集成工作中，大口径航炮的结构适配与三维数字化建模始终是机电协同设计的关键环节。这套30毫米口径航炮的三维结构，围绕阵风战机的翼下或机身侧部安装边界进行构建，完整还原了自动机、身管组、供弹导引、弹箱支架以及外部整流壳体的相对位置关系，能够直接用于总体布置阶段的干涉检查与维护通路校核。

　　从实际作战使用场景来看，这类转膛式自动武器主要承担近距格斗中的尾随射击、对地点状目标压制以及对低速空中目标的拦截任务。高初速与高射频的组合要求炮身在连续射击时具备足够的结构刚度，因此模型在身管外侧设置了多组支撑衬套与抱箍结构，将后坐力沿轴向逐级传递至安装支座，避免炮口振动对弹着点散布造成过大影响。供弹线路则采用柔性导引与刚性弹槽结合的方式，把弹箱内的30毫米弹药有序输送至进弹口，弹链节的排出路径在模型中也预留了明确空间，防止在机体内部发生卡滞。

　　设计思路上，整体结构被划分为火力、供弹、安装、整流四个相对独立的模块。火力核心位于模型前段，身管轴线与武器安装基准保持平行，多组环形散热衬套既约束身管径向跳动，也为连续射击后的热膨胀留出间隙。中部的自动机匣体承担自动循环动作的承载，外形上以大平面与加强筋组合呈现，既保证壁厚均匀，也便于在数控加工阶段减少薄壁振颤。供弹模块布置在机匣后上方，弹箱支架采用框架式结构，通过横向隔板分隔弹药排列空间，整体重心尽量靠近安装交点，以降低后坐力矩对机翼挂点的冲击。

　　安装边界方面，模型对武器系统的外轮廓进行了完整包络，前段身管向前延伸并通过整流段与机体表面过渡，后部则预留出与火控系统、射击控制机构连接的接口位置。设计师在布置时需要重点核对炮口区域与机身蒙皮、相邻挂架、燃油管线之间的安全距离，确保炮口冲击波和燃气流不会损伤周边结构。身管下方的承力支座与后方的缓冲连接点共同构成安装约束，能够在三维环境中直接测量孔位间距、贴合面角度以及拆装时所需的直线抽出空间。

　　对于结构设计人员而言，该模型的价值不仅在于呈现武器外观，更在于提供了一个可用于系统集成的数字化参照。通过剖切观察，可以清晰区分承力件、罩壳件与运动件的层次关系；在装配验证中，能够模拟身管前后运动、供弹导引摆动以及弹药在弹槽内的通过路径。设备选型人员则可依据外廓尺寸评估挂点承载、维护开口大小以及地面装弹操作所需的作业空间。

　　在三维建模实现上，各零件的分块遵循了实际装配逻辑：外部整流罩以薄壁壳体覆盖自动机上部，既降低飞行阻力，也保护内部机构免受气流和雨水侵蚀；炮口装置通过多段圆柱与锥面衔接，用于抑制射击时的上跳；后部接线与控制接口集中布置，便于线束固定并减少与运动构件的交叉。整体比例、连接关系和空间退让均围绕装机状态展开，使模型能够服务于总体布置、结构干涉检查、地面训练教具开发以及维修流程仿真等多种工程场景。
