喷气式战术导弹弹体结构三维造型

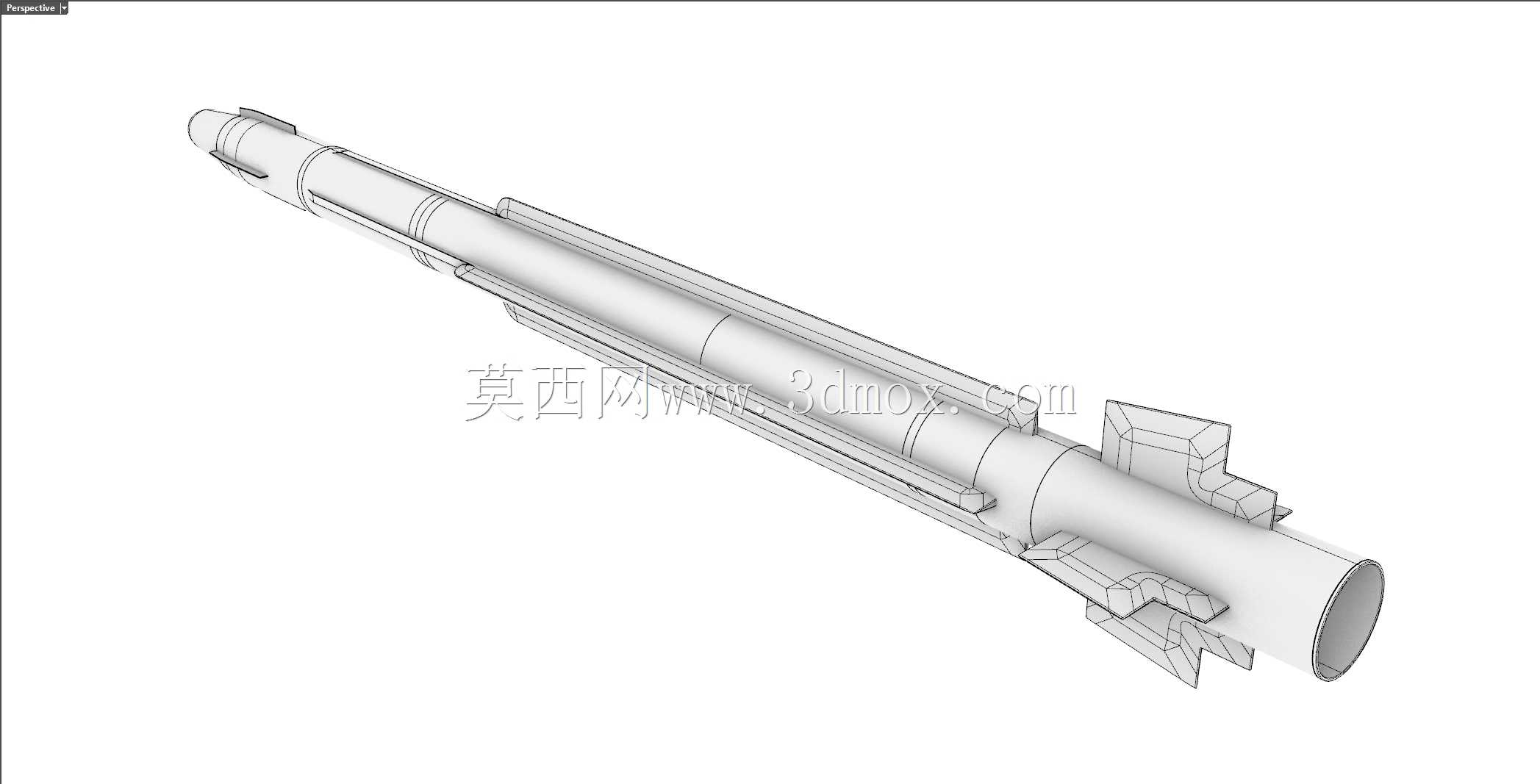

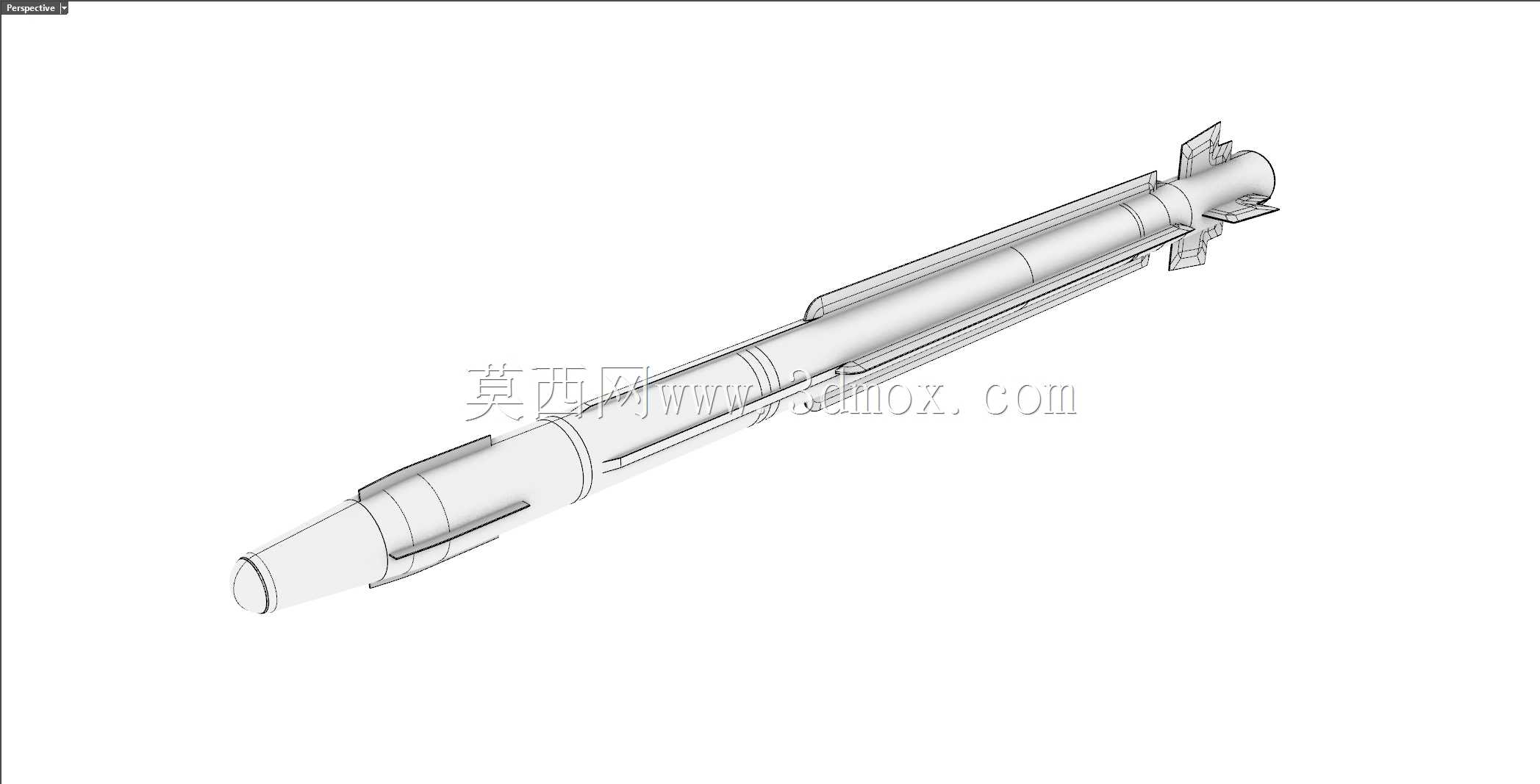

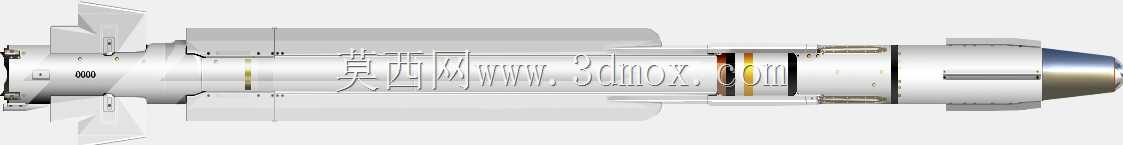

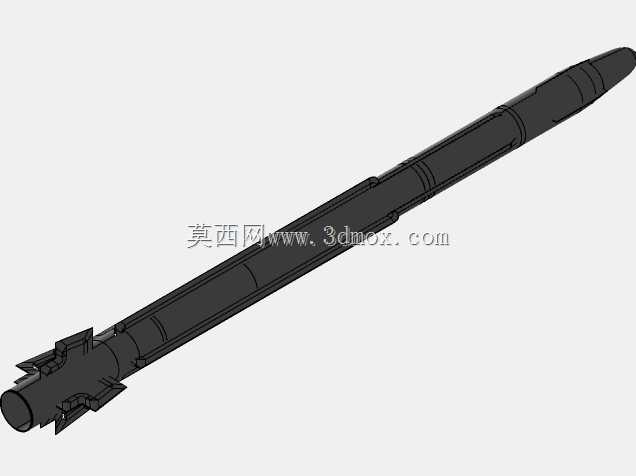

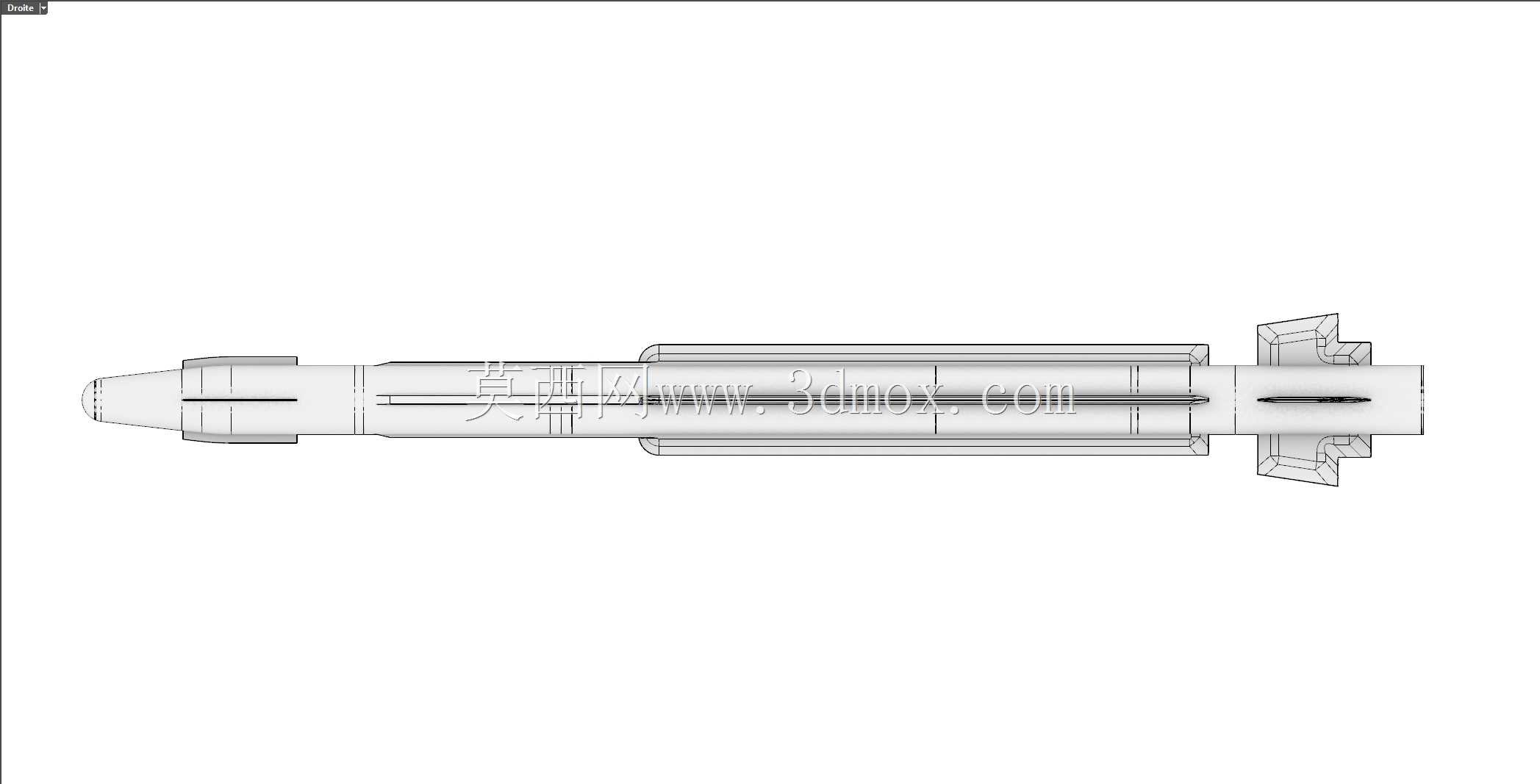

　　该弹体结构围绕高速喷气式飞行器的外挂与内埋适配需求展开，整体采用细长旋成体布局，头部为收敛式圆弧整流罩，可在跨音速飞行阶段降低头部激波阻力，避免钝头体带来的波阻激增问题。弹身中段为等直径圆柱舱段，内部可依次布置导引舱、战斗部舱、动力舱与控制舱，各舱段之间通过径向连接环定位，既保证舱段对接的同轴度，也便于地勤人员快速拆换故障单元。弹体中后段对称布置两片长条状稳定翼，翼面与弹身采用融合过渡设计，可减小翼根处的气流干扰，同时为弹体提供低速段的俯仰稳定力矩。尾部设置四片呈十字形分布的全动尾翼，舵面转轴垂直于弹身轴线，可通过差动偏转实现滚转控制，同向偏转则完成俯仰与偏航姿态修正，这种气动配置在大攻角机动时仍能保持足够的操纵效率。

　　从安装边界来看，弹体的最大外径受限于战机挂架的接口尺寸，弹耳位置布置在重心附近，可降低外挂飞行时的颤振风险；弹身前后的预留间隙需满足机翼下挂点的摆动范围，避免发射时与载机发生干涉。尾喷口采用收敛型构型，匹配喷气发动机的亚音速排气需求，喷口端面与尾翼后缘保持安全距离，防止高温燃气直接冲刷舵面结构。在结构设计思路上，弹体蒙皮采用分段式薄壁结构，既减轻整体重量，也能承受高速飞行时的气动载荷；内部骨架设置纵向桁条与环形隔框，可将局部气动压力均匀传递至整个舱段，避免蒙皮发生鼓胀或凹陷。导引头舱段预留了光学窗口的安装基准面，其形位公差直接影响探测精度，因此建模时严格控制窗口平面与弹身轴线的平行度。战斗部舱的内壁预留了装药限位槽，

　　可保证战斗部安装后重心与理论重心重合，减少飞行过程中的配平阻力。控制舱内布置的舵机支架与尾翼转轴采用同轴设计，可消除传动间隙，提升舵面响应速度。在实际作战场景中，这类导弹可挂载于多用途战机机翼下方，用于执行空中拦截或对地精确打击任务，发射后先由固体火箭发动机加速至巡航速度，随后通过尾翼持续修正弹道，末段导引头锁定目标后直接命中。弹体的气动外形经过多轮迭代，长条翼与十字尾翼的组合可兼顾低速稳定性与高速机动性，避免传统小展弦比弹翼在大过载转弯时失速。弹身表面的口盖均采用快卸结构，日常维护时无需拆解整个弹体即可检测内部器件，有效缩短再次出动的准备时间。建模过程中对弹翼与弹身的连接区域做了细化，翼根处的圆角过渡可降低应力集中，

　　在弹射发射瞬间能承受较大的纵向过载。尾翼的转轴支撑结构采用前后双支点布局，可承受舵面偏转时的弯矩与扭矩，防止高速气流下舵面发生颤振。弹体头部的整流罩采用透波材料适配设计，外形曲率经过优化，既满足气动减阻要求，也不会对内部导引头的信号传输造成遮挡。从全弹尺寸匹配来看，弹长与翼展的比例符合高速战术导弹的常规设计范围，既保证载机挂架的适配性，也让弹体在发射筒内或挂架上具备足够的稳定支撑。弹体尾部的发动机壳体与弹身采用套接定位，对接面设置密封槽，可防止高空低温环境下湿气进入动力舱。整体结构没有多余的外凸部件，所有口盖、螺钉均做埋入式处理，最大限度降低寄生阻力。这种设计思路同样适用于其他高速航空弹药的结构开发，通过协调气动、结构、安装与维护多维度需求，让弹体在复杂飞行工况下保持可靠性与精度。
