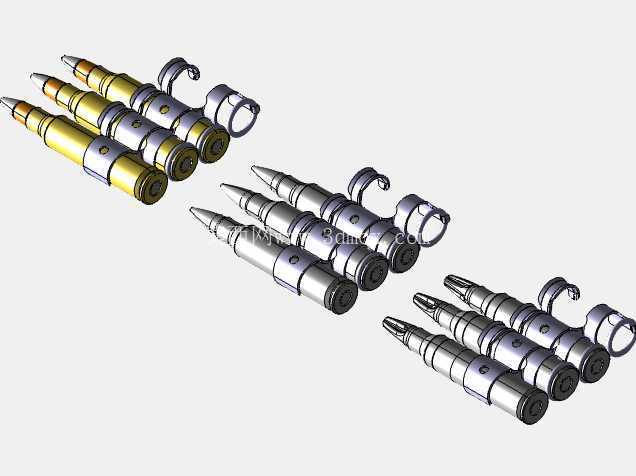

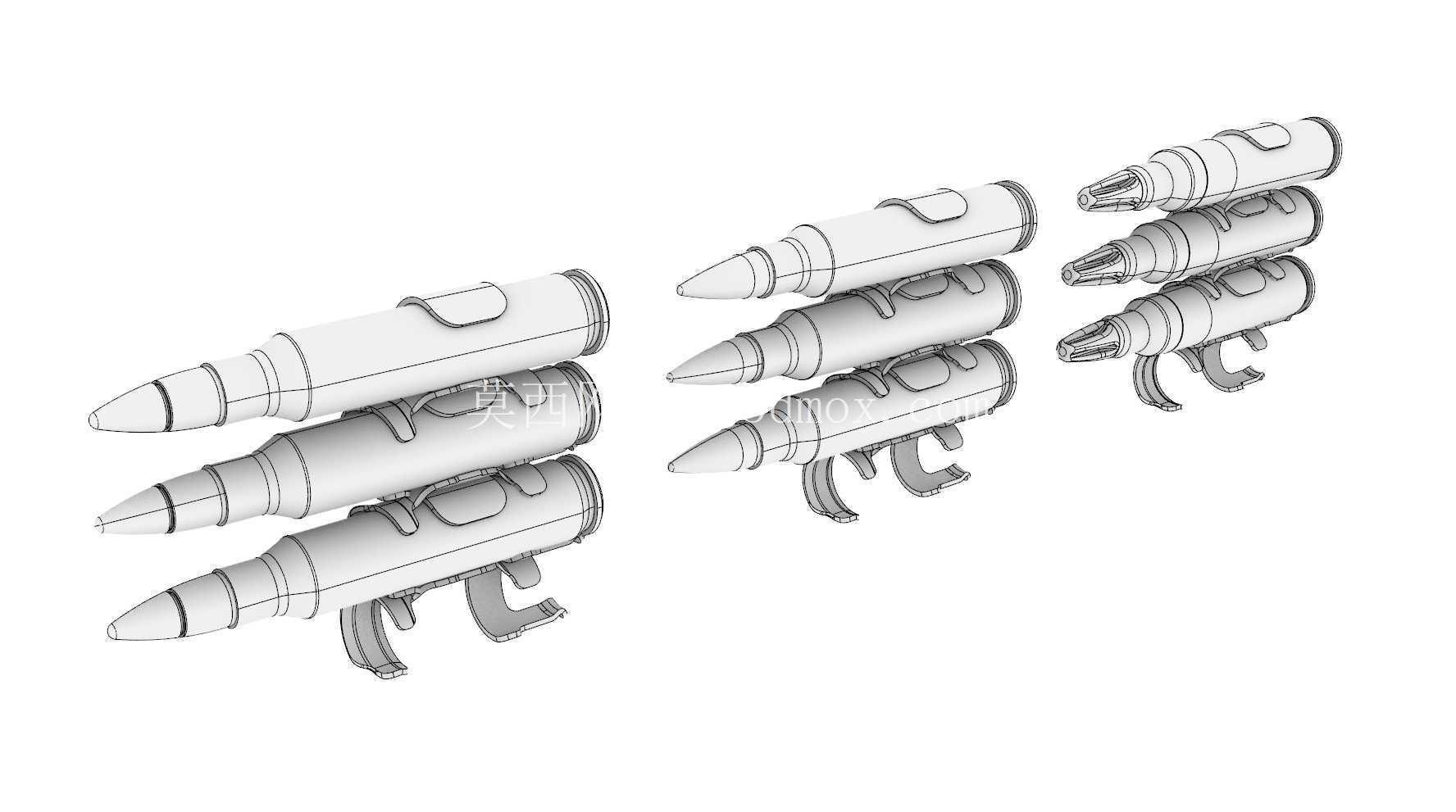

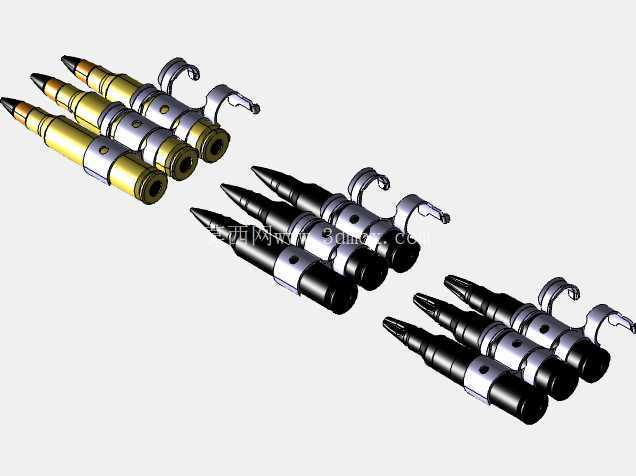

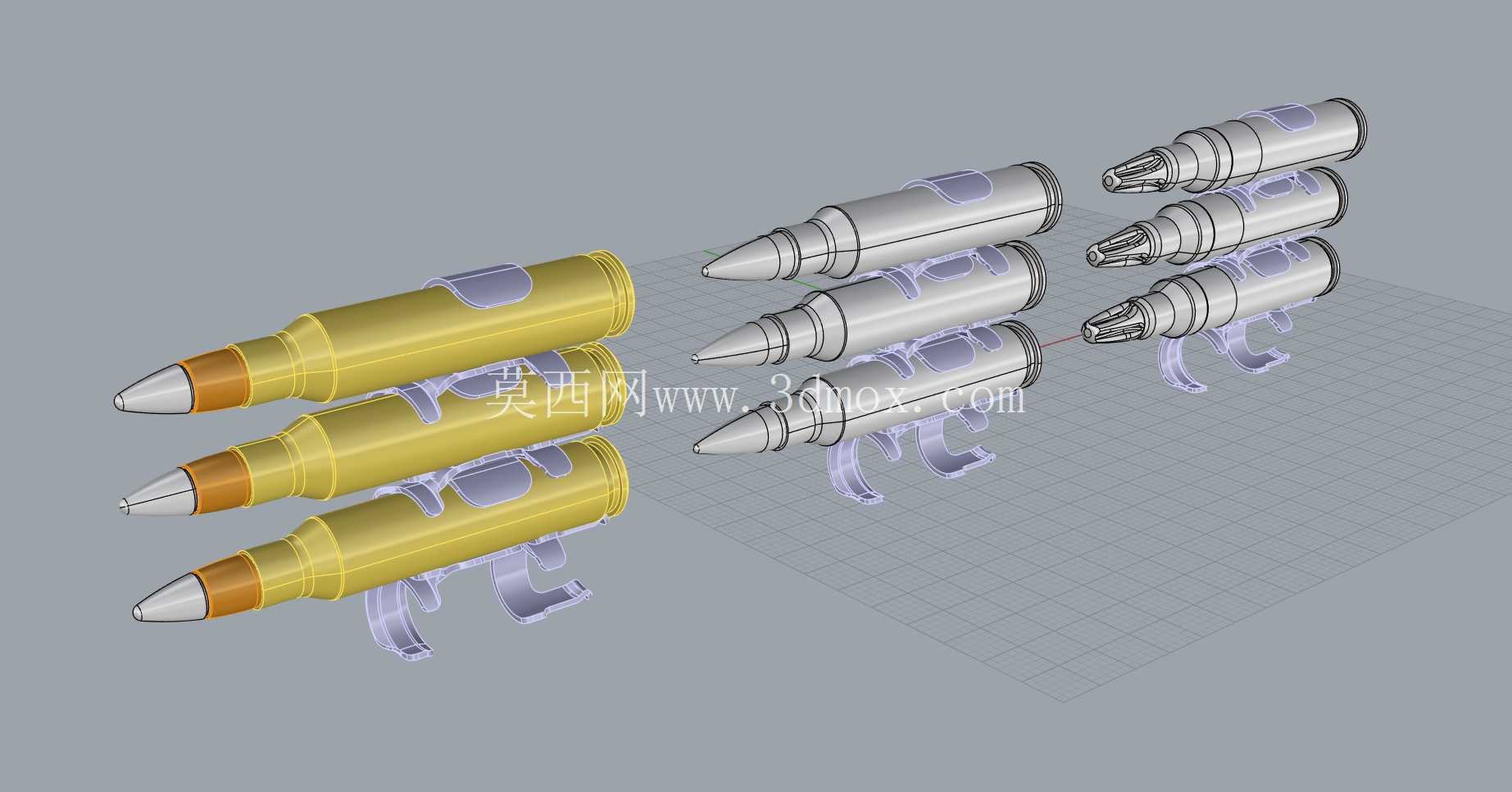

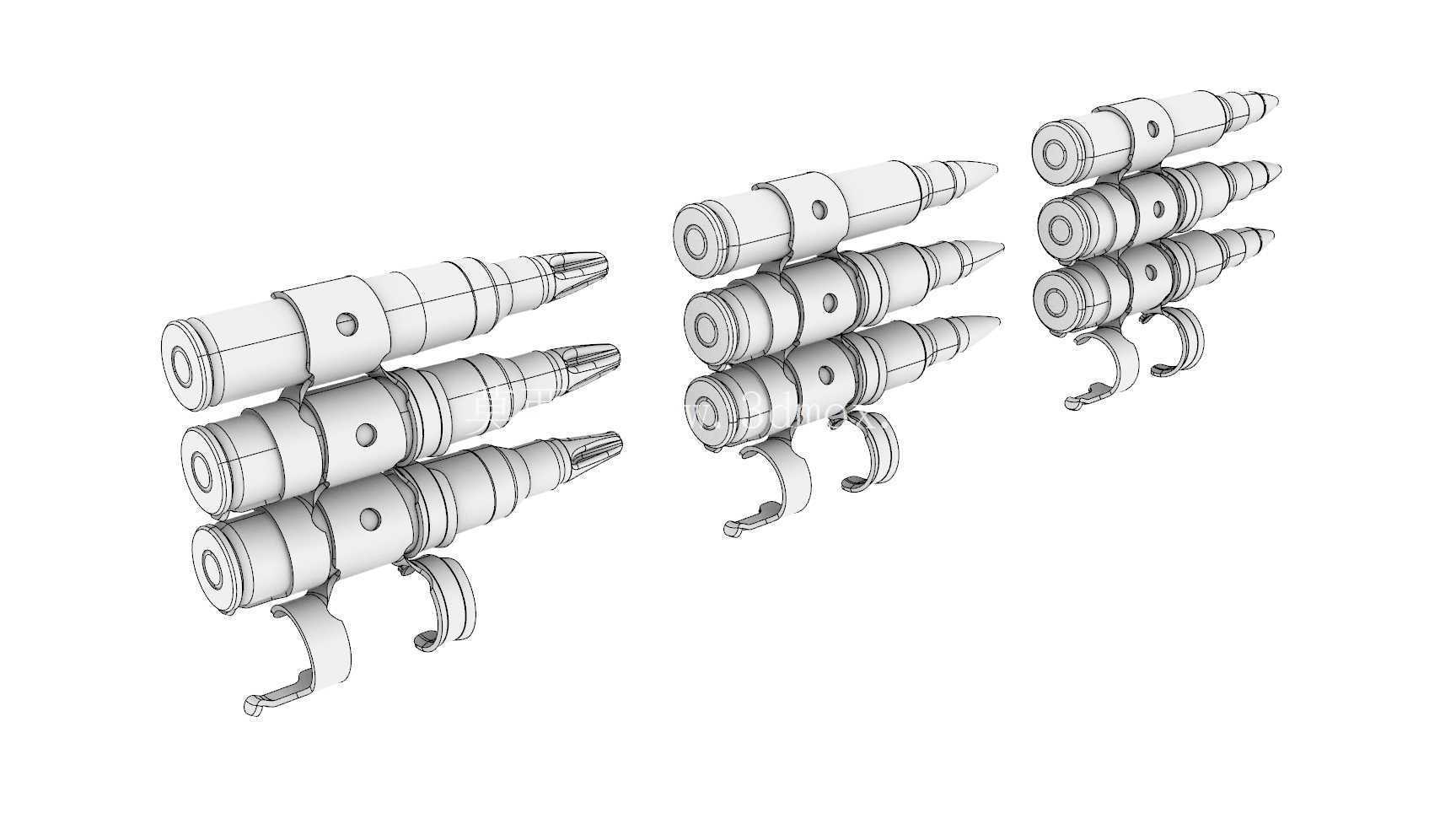

5.56×45mm规格三种类型弹药带结构

　　在轻武器配套供弹结构的设计验证环节，弹药带的三维结构建模是供弹可靠性仿真的核心基础输入项，本次建模覆盖5.56×45mm口径下的三种常用弹药构型，包含标准实弹、空包弹及训练用标记弹对应的弹带适配结构，可直接导入供弹机构动力学仿真流程，完成抱弹齿卡滞、弹体偏斜、供弹行程干涉等常见故障的前置排查。从实际应用场景来看，这类弹带结构既适配步兵班组轻机枪的持续供弹需求，也可用于机载、车载遥控武器站的弹链供弹系统，不同弹种的混装弹带还能满足战术训练中多场景发射需求，无需频繁更换供弹具即可完成实弹射击、空包弹对抗、训练弹校验等不同科目操作。

　　建模过程中首先严格遵循5.56×45mm北约标准弹的外形尺寸公差要求，弹体全长、弹壳锥度、弹头弧形半径、底缘直径等关键尺寸均按实弹测绘值取中差建模，弹带抱弹爪的开口尺寸、卡合深度、相邻弹体中心距完全匹配M27弹链的通用安装接口，可直接适配绝大多数采用北约标准供弹接口的轻武器型号。三种弹体的结构差异在模型中做了精准区分：标准实弹保留了弹头被甲、弹壳收口、底火安装位的完整结构，空包弹采用收口式弹壳结构无实心头，训练标记弹则在弹头位置增加了彩色标记层的结构区分，弹带的柔性连接段采用等比例的铰接结构建模，可模拟弹带弯曲、折叠状态下的弹体姿态变化，避免仿真过程中出现刚性连接导致的运动轨迹失真。

　　从安装边界来看，单节弹带的相邻弹体中心距控制在12.7mm，抱弹爪的最大外轮廓尺寸不超过弹体最大直径3mm，可顺利通过供弹口的引导斜面，不会出现弹带剐蹭机匣内壁的问题；弹带铰接点的转动角度设置为±30°，完全匹配实际弹链弯折时的角度范围，既不会出现过度弯折导致的弹体脱落，也不会因转动角度不足出现供弹卡滞。设计过程中特意对弹带与弹体的配合面做了0.02mm的间隙预留，模拟实际生产中塑料弹带的成型收缩率，避免3D打印验证时出现弹体无法卡入抱弹爪的问题，同时在抱弹爪的开口位置做了0.2mm的导入倒角，模拟实际产品的脱模斜度，与量产件的装配手感保持一致。

　　针对供弹过程中常见的弹体低头、偏摆问题，建模时特意将抱弹爪与弹壳的接触位置设置在弹壳斜肩下方1.2mm处，该位置是弹壳刚性最高的区域，抱弹爪卡合后可限制弹体的径向晃动量在0.1mm以内，供弹过程中弹体轴线与枪膛轴线的同轴度偏差可控制在0.05mm以内，有效降低推弹入膛时的故障概率。不同弹种的重量差异也在模型中通过密度赋值做了区分，标准实弹重量设置为12.3g，空包弹重量设置为7.2g，训练标记弹重量设置为9.8g，可直接用于供弹机构的动力学载荷仿真，计算不同弹种混装时供弹弹簧的所需推力，为供弹弹簧的参数选型提供准确的数据支撑。弹带的连接卡扣结构完全复刻了可散式弹链的连接逻辑，相邻弹节之间的卡扣配合深度为1.5mm，脱开力设置为25N，既保证供弹过程中弹节不会意外脱开，也能在射击后弹节顺利被抛出机构打散，不会出现弹节堆积影响后续供弹的问题。
