橄榄绿带通风孔骑行防护头盔结构设计

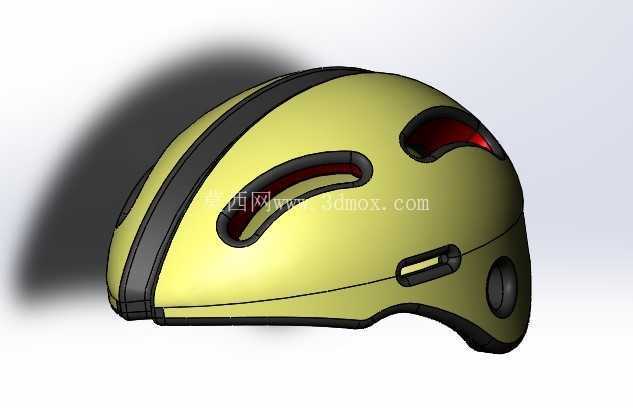

　　这款防护头盔的建模逻辑完全围绕实际使用中的受力与佩戴体验展开，没有做多余的装饰性曲面，所有外轮廓的弧度都对应头部不同区域的防护优先级。从结构拆分来看，橄榄绿色的外壳主体采用连续曲面拼接，建模时以头部标准三维扫描数据为基础基准面，先通过多段圆弧拟合出头颅的冠状面、矢状面轮廓线，再用放样命令生成基础壳体，之后在壳体上切除出三处长圆形通风孔与一处圆形通风孔，通风孔的位置特意避开了头顶、颞部的核心受力区，开孔边缘做了2mm的圆角过渡，避免应力集中导致受冲击时壳体从开孔处开裂。

　　黑色的边缘包边结构与主体壳体采用嵌入式配合，包边的厚度比主体壳体厚1.5mm，沿着头盔下沿完整环绕，建模时先提取主体壳体的下沿边线做等距曲面，再通过加厚命令生成包边实体，包边内侧预留了缓冲衬垫的安装槽位，槽深5mm，宽度20mm，刚好匹配常规EVA缓冲衬垫的安装尺寸，不需要额外做粘接定位柱，靠槽位的过盈配合就能固定衬垫。头盔后侧的红色标识块采用嵌入式安装，安装槽的深度为3mm，标识块与槽位之间留0.2mm的装配间隙，方便后期粘贴反光标识或者安装警示灯组件。

　　从实际应用场景来看，这款头盔适配城市通勤骑行、滑板运动、轮滑运动等中低速运动场景，整体外形尺寸控制在长240mm、宽200mm、高150mm的范围内，安装边界需要注意内部缓冲层的厚度不低于20mm，外壳与缓冲层之间留3mm的间隙用于粘贴减震胶条。建模过程中所有曲面的拼接都做了G1连续处理，没有出现曲面褶皱或者曲率突变的问题，壳体的均匀厚度设置为3mm，符合运动防护头盔的壳体厚度标准，既不会因为过薄导致防护性能不足，也不会因为过厚增加整体重量。头盔两侧的黑色凸起结构是束带的固定座，固定座与壳体做一体化建模，预留了束带穿过的矩形孔位，孔位尺寸为15mm3mm，孔边缘做了1mm的圆角，避免长期使用过程中束带被孔边磨损断裂。

　　从结构受力的角度考虑，头盔顶部的弧度做了略微的抬高处理，当受到正面冲击时，冲击力可以沿着壳体曲面分散到两侧的包边结构，再通过包边传递到缓冲衬垫，最终被衬垫吸收，不会让冲击力直接作用在头顶区域。通风孔的布局也经过了气流走向的模拟，正面的长圆形通风孔为进风口，后侧的圆形通风孔为出风口，骑行过程中气流可以从进风口进入头盔内部，沿着头顶与衬垫之间的间隙从后侧流出，带走头部产生的热量，避免长时间佩戴出现闷热的情况。建模时没有做过多的分件，整个外壳主体为单一实体，包边结构可以单独拆分出来做不同硬度的材质设置，主体外壳采用硬质ABS材质，包边采用软质TPU材质，两种材质的结合面做了齿状咬合结构，不需要额外的紧固件就能实现牢固连接，减少装配工序。头盔后部的调节结构安装位预留了40mm30mm的平面区域，方便安装旋钮式头围调节装置，调节范围可以覆盖54cm到62cm的头围尺寸，适配绝大多数成年人的头型。所有的开孔位置都做了内部的加强筋设计，加强筋的高度为4mm，厚度为2mm，沿着开孔的径向分布，既不会增加太多重量，又能弥补开孔带来的壳体强度下降问题。
