预告片筒仓曲面结构三维数模设计

　　该曲面壳体结构主要应用于散料中转存储环节的预告片筒仓进料导流段，安装在筒仓顶部进料口与垂直落料管的衔接位置，核心作用是承接上游输送设备送入的颗粒状、粉状散料，通过连续顺滑的曲面导向将物料平缓导入筒仓内部存储区，避免物料直接垂直坠落产生的冲击磨损、粉料飞扬以及物料偏析堆积问题，在粮食加工、建材存储、化工散料中转类的筒仓系统中，这类导流结构直接影响整仓的进料均匀性与设备使用寿命。

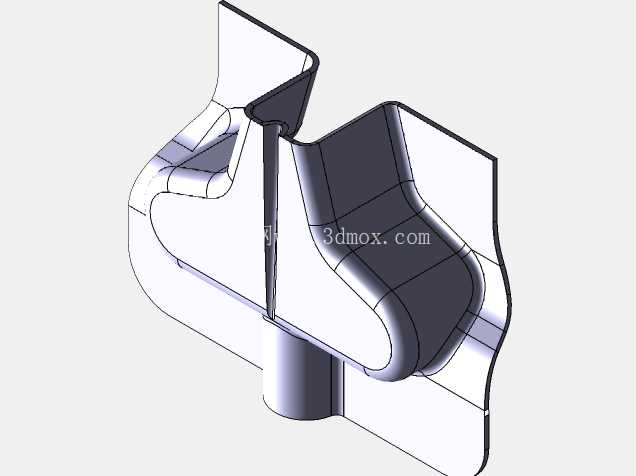

　　从结构功能特性来看，整个壳体采用多段变曲率曲面拼接成型，没有突兀的直角转折结构，所有曲面衔接位置均做了连续相切过渡，物料流经表面时不会出现卡滞、积料的死角，两侧延伸的翼状平板结构是安装贴合面，用于和筒仓顶部的预埋安装框架做螺栓固定，安装面预留的平面度公差控制在0.2mm以内，保证贴合后不会出现缝隙漏料的问题。壳体中部的下凹弧面是核心导流工作面，曲率经过反复校核，能够让下落的物料沿弧面切向滑入仓内，将物料的垂直下落动能转化为沿曲面的水平滑移动能，大幅降低物料对仓壁的直接冲击，同时减少粉料下落过程中裹挟的空气溢出，从结构层面降低进料环节的粉尘外溢量。

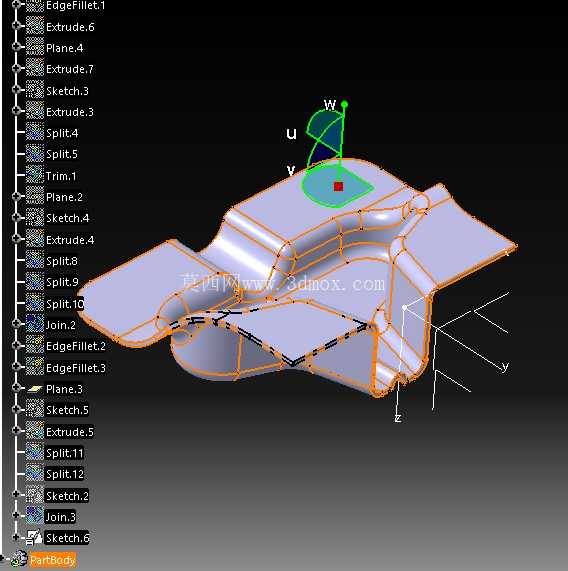

　　设计过程中优先采用曲面拆分建模的思路，先根据筒仓的进料口直径、落料高度、上游输送带的来料角度确定核心导流面的基准控制线，再通过多截面曲面、桥接曲面命令生成基础曲面主体，之后对曲面的相邻边界做相切约束，逐段调整曲面的曲率梳分布，保证整个导流面的曲率变化连续均匀，避免出现局部曲率突变导致的物料流速骤变问题。两侧的安装翼板是在主体曲面完成后，通过延伸曲面边界再做加厚处理生成，翼板与主体曲面的衔接位置做了变半径圆角过渡，圆角半径从靠近进料端的15mm逐步过渡到出料端的8mm，既保证了结构衔接位置的刚度，也不会在过渡位置形成积料台阶。整个建模过程中全程保留参数化关联特征，后续如果需要适配不同直径的筒仓进料口，只需要调整基准草图的控制线尺寸，整个曲面结构就能自动更新，不需要重新搭建曲面框架，能够大幅缩短同系列不同规格产品的改型设计周期。

　　从安装边界尺寸来看，该结构整体横向最大宽度适配800mm直径的筒仓进料口，纵向安装跨度为620mm，壳体自身的曲面下沉深度为180mm，安装时两侧翼板通过M12的螺栓与仓顶框架连接，安装面下方需要铺设3mm厚的橡胶密封垫，抵消安装面的平面度误差同时实现密封。壳体下部的出料开口宽度为320mm，开口边缘做了外翻边处理，翻边高度20mm，既能够提升开口位置的结构刚度，避免长期受物料冲击出现边缘变形，也能引导物料准确落入仓内中心区域，减少物料对仓壁的偏载。整个壳体的板材厚度推荐采用3mm的耐磨钢板加工，曲面成型后需要对工作表面做抛光处理，表面粗糙度达到Ra1.6以下，降低物料与板面的摩擦阻力，进一步减少积料的可能性。

　　在实际工程应用中，这类曲面导流结构的设计难点在于平衡曲面的导流效果与结构加工工艺性，如果曲面曲率设计过陡，物料下滑速度过快依然会产生冲击问题，如果曲率过缓则会导致物料在曲面停留时间过长，容易出现粘料、积料的问题，尤其是在处理含水率偏高的粉状物料时，曲面的角度偏差1-2度就可能出现严重的积料堵塞。建模过程中针对曲面的每个截面都做了物料静摩擦角校核，保证所有工作面的倾斜角度都大于所选物料的静摩擦角，避免物料在板面滞留。同时在曲面的背部预留了加强筋的安装位置，后续如果用于大流量、大颗粒物料的输送场景，可以在背部加装角钢加强筋，提升整个壳体的抗冲击能力，不需要对主体曲面结构做改动。整个结构没有多余的装饰性特征，所有曲面、折边、圆角都是围绕物料导流、安装固定、结构刚度三个核心需求设计，没有冗余结构，既能够降低加工时的曲面成型难度，也能减少后续使用过程中的维护清理工作量。
