螺旋输送机构三维设计方案

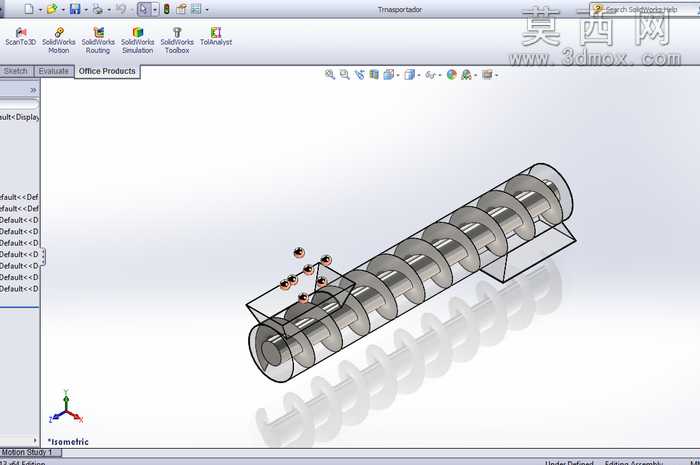

本作品为螺旋输送类机械结构的三维设计方案，采用三维建模软件完成全参数化建模工作，整体建模过程遵循机械设计的装配逻辑，从基础零件到总装配体逐层搭建，确保各部件的配合关系符合实际机械运行的公差要求。首先完成核心输送螺旋轴的建模，通过螺旋线扫描生成连续的螺旋叶片结构，叶片与中心轴采用同轴心配合与端面重合配合固定，保证螺旋推送结构的整体性；随后搭建外部输送筒壳体，采用薄壁拉伸特征构建圆筒结构，在壳体对应位置开设进料口与出料端开口，进料口位置设计有带安装孔的进料斗组件，进料斗上预留的安装位可适配后续的进料控制元件，图中可见进料位置布置的多组带轴承的滚轮组件，用于辅助物料进入输送通道时的导向，避免物料卡滞。建模过程中对所有金属结构件赋予了对应的金属材质，螺旋轴与叶片采用抛光不锈钢材质，呈现金属银灰色的反光质感，外部输送筒采用半透明的工程塑料材质进行渲染展示，可直观观察到内部螺旋叶片的排布结构与输送路径，无需剖切装配体即可清晰展示内部工作原理。整体结构设计围绕螺旋输送的工作逻辑展开，螺旋叶片的螺距参数经过合理设置，可保证物料在筒体内随螺旋转动实现平稳的轴向推送，进料端的导向组件可减少物料进料时的堆积阻力，底部的支撑支架采用型材焊接结构的建模方式，为整个输送筒体提供稳定的支撑，保证设备运行时的结构稳定性。设计过程中同步完成了运动仿真的前期配合设置，所有转动部件均添加了对应的机械配合约束，可直接添加旋转驱动模拟螺旋轴的转动过程，验证物料推送的运动轨迹是否合理，排查结构之间的运动干涉问题，确保设计方案可直接用于后续的工程出图与实物制作参考。
