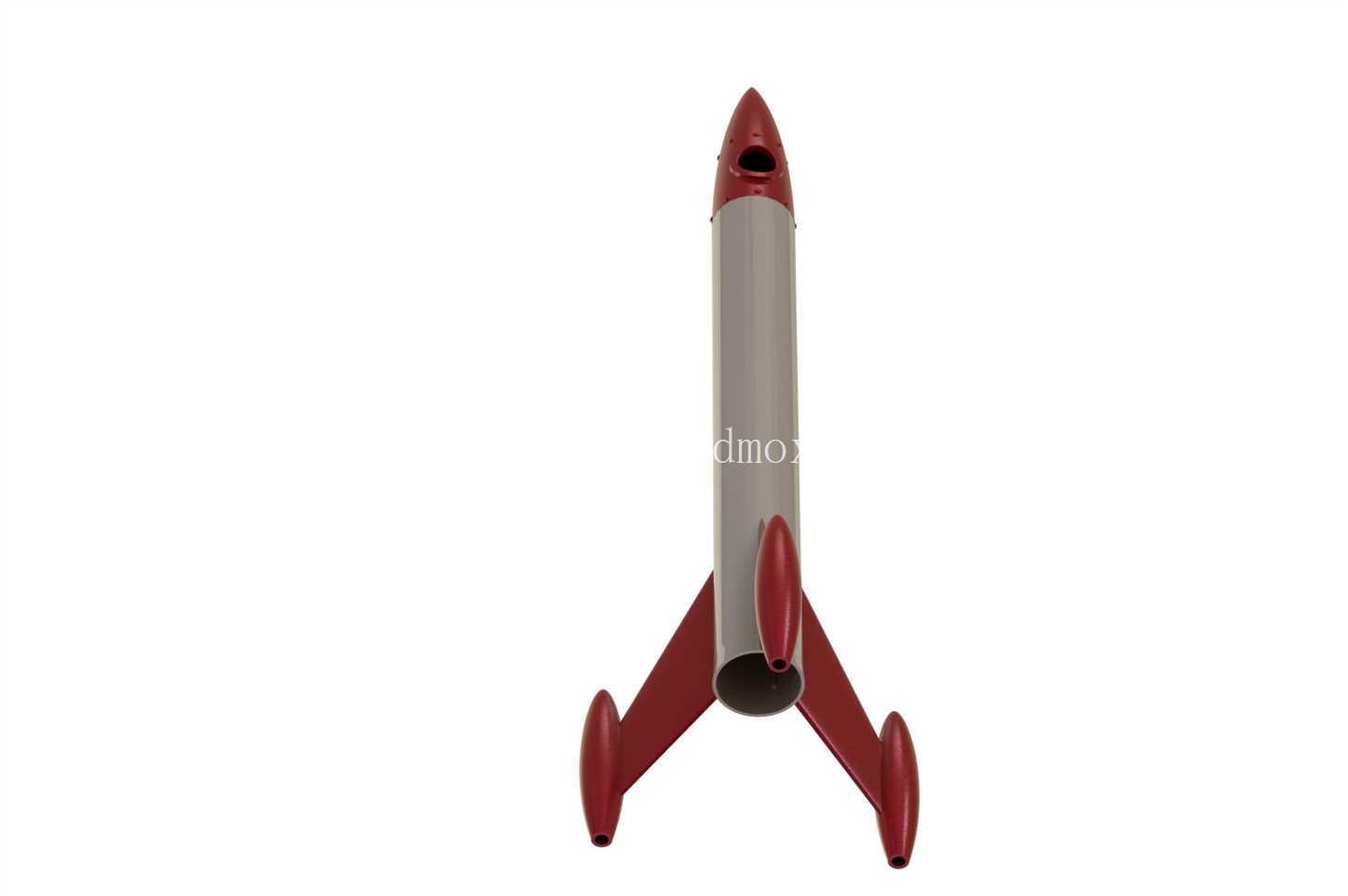

尾翼稳定式小型火箭结构三维数模

　　该火箭结构模型采用细长旋成体主体构型，头部为钝锥形整流罩设计，相较于尖锐头锥，钝锥构型在亚声速飞行段可有效降低头部激波阻力，同时预留头锥内部空腔，可搭载小型通讯载荷或传感模块，适配近地低空探测、短距通讯中继类场景的使用需求。箭体主体为等直径圆柱段结构，圆柱段长度占整体总长的70%左右，内部可划分为载荷舱、动力舱、尾段稳定舱三个独立舱段，各舱段之间采用止口定位配合，端面设置密封槽，可满足飞行过程中的结构连接强度与舱段密封要求，避免高速气流侵入舱内影响内部器件工作稳定性。尾段采用四片对称梯形后掠翼稳定结构，翼片与箭体轴线呈45度夹角周向均布，后掠翼设计可在跨声速飞行时推迟翼面激波产生，降低翼面阻力，同时四片对称布局可在飞行过程中提供足够的航向稳定力矩，抵消飞行过程中的侧向扰动，避免箭体出现滚转、偏航等姿态失稳问题。尾段底部为平直端面，中心预留动力安装接口，接口采用标准圆柱面配合加端面螺钉紧固的形式，可适配不同规格的小型固体动力模块，接口处设置定位销孔，保证动力模块与箭体的同轴度，避免推力偏心导致的飞行轨迹偏移。

　　从安装边界来看，箭体最大外径为圆柱段直径，尾翼翼展尺寸控制在箭体直径的2.2倍范围内，整体长细比约为8:1，该尺寸比例既可以保证飞行过程中的纵向稳定性，也可适配多数小型发射架的装夹尺寸要求，装夹位置可选择箭体圆柱段中部，避开内部载荷与动力模块的安装区域，装夹接触面可增设防滑衬垫，避免发射瞬间的冲击力导致箭体与发射架出现相对滑移。设计过程中针对尾翼与箭体的连接部位做了局部加强处理，翼根处设置圆角过渡，降低应力集中系数，同时翼片采用等厚度设计，加工难度低，可采用轻质工程塑料通过3D打印或注塑工艺批量制作，箭体圆柱段可采用薄壁管材加工，有效降低整体结构重量，提升载荷携带能力。

　　头锥与箭体的连接采用卡扣式快拆结构，无需额外工具即可快速开启头锥舱段，方便内部载荷的调试与更换，适配不同任务场景下的载荷快速切换需求。尾翼的后掠角度经过气动仿真优化，在保证稳定力矩足够的前提下，尽可能缩小翼展尺寸，降低飞行过程中的空气阻力，同时翼片前缘做了钝化处理，避免加工、装配过程中出现锐边划伤的问题。箭体圆柱段外表面预留有传感器安装窗口，窗口采用沉台设计，安装传感器后外表面可保持与箭体齐平，避免凸起结构产生额外的气动阻力，窗口内部设置走线槽，可将传感器线缆规整布置在舱段内壁的走线卡槽内，避免线缆杂乱影响舱内其他部件的安装。

　　从实际应用场景来看，该结构可作为小型探空火箭的基础结构平台，搭载温湿度、气压等传感模块完成低空大气参数采集，也可作为教学演示模型用于航空航天相关专业的结构原理教学，帮助学习者理解火箭稳定结构的设计逻辑与气动布局特点，也可作为航模爱好者的改装基础平台，通过更换不同的动力模块与载荷模块，实现不同飞行高度、不同任务需求的改装。结构设计过程中充分考虑了加工工艺性，所有曲面均为规则回转面或平面结构，无复杂异形曲面，常规的数控加工、3D打印工艺均可完成制作，各零部件的配合公差选用基孔制间隙配合，装配难度低，无需专用工装即可完成整体组装。尾翼与箭体的连接采用插接加胶粘的固定形式，翼根处设置定位插舌，与箭体尾段的对应插槽配合，装配时可快速定位翼片的安装角度，保证四片尾翼的安装一致性，避免因翼片安装角度偏差导致飞行过程中产生额外的滚转力矩。箭体尾段的动力接口处设置有挡肩结构，动力模块装入后可通过挡肩限制轴向位置，避免发射瞬间的推力导致动力模块向舱内窜动，挡肩处设置有排气槽，可将动力模块工作时产生的少量泄漏燃气顺利排出舱外，避免舱内压力过高导致结构损坏。
