分布式光伏电站太阳能板支撑排布结构

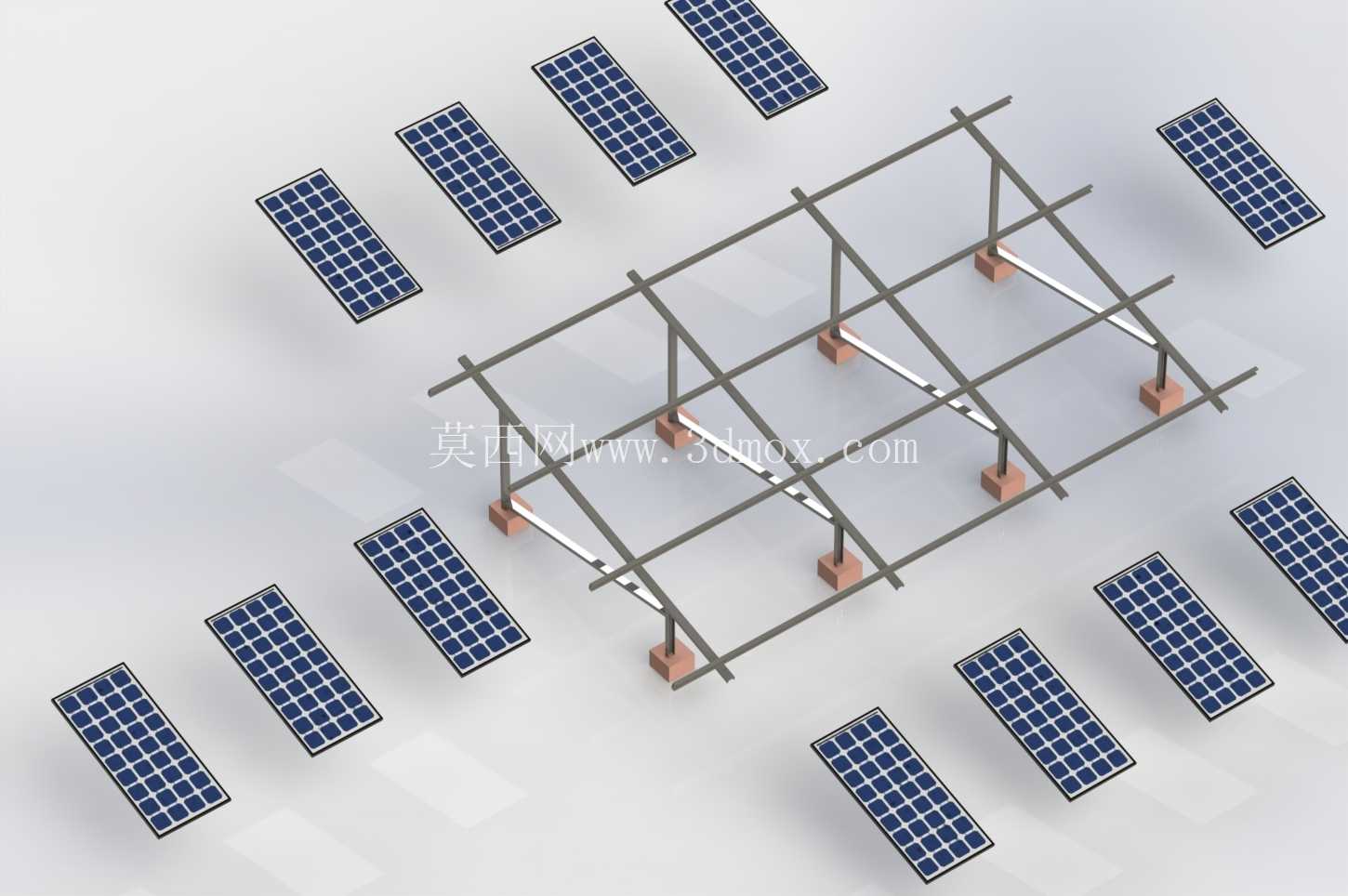

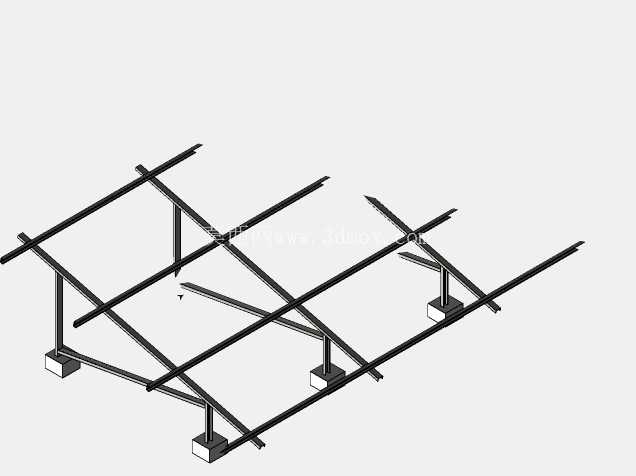

　　这套光伏支撑排布结构，主要面向分布式工商业屋顶、小型地面离网电站的组件安装场景，核心作用是通过标准化的支撑框架固定多块晶硅光伏组件，保证组件在预设倾角下稳定接收太阳辐照，同时兼顾安装便捷性与结构抗风载、雪载能力。从结构设计逻辑来看，整套阵列采用横向主檩条搭配纵向斜梁的框架形式，主檩条沿组件短边方向通长布置，直接与光伏组件背面的安装孔位通过压块连接，避免在组件边框额外打孔造成边框防腐层破坏；纵向斜梁按照组件排布的列距设置，下端通过水泥配重块支撑，无需在屋面或地面做预埋锚固，适配既有建筑屋面无法破坏防水层的安装需求，也能在土质松软的偏远离网区域快速搭建。

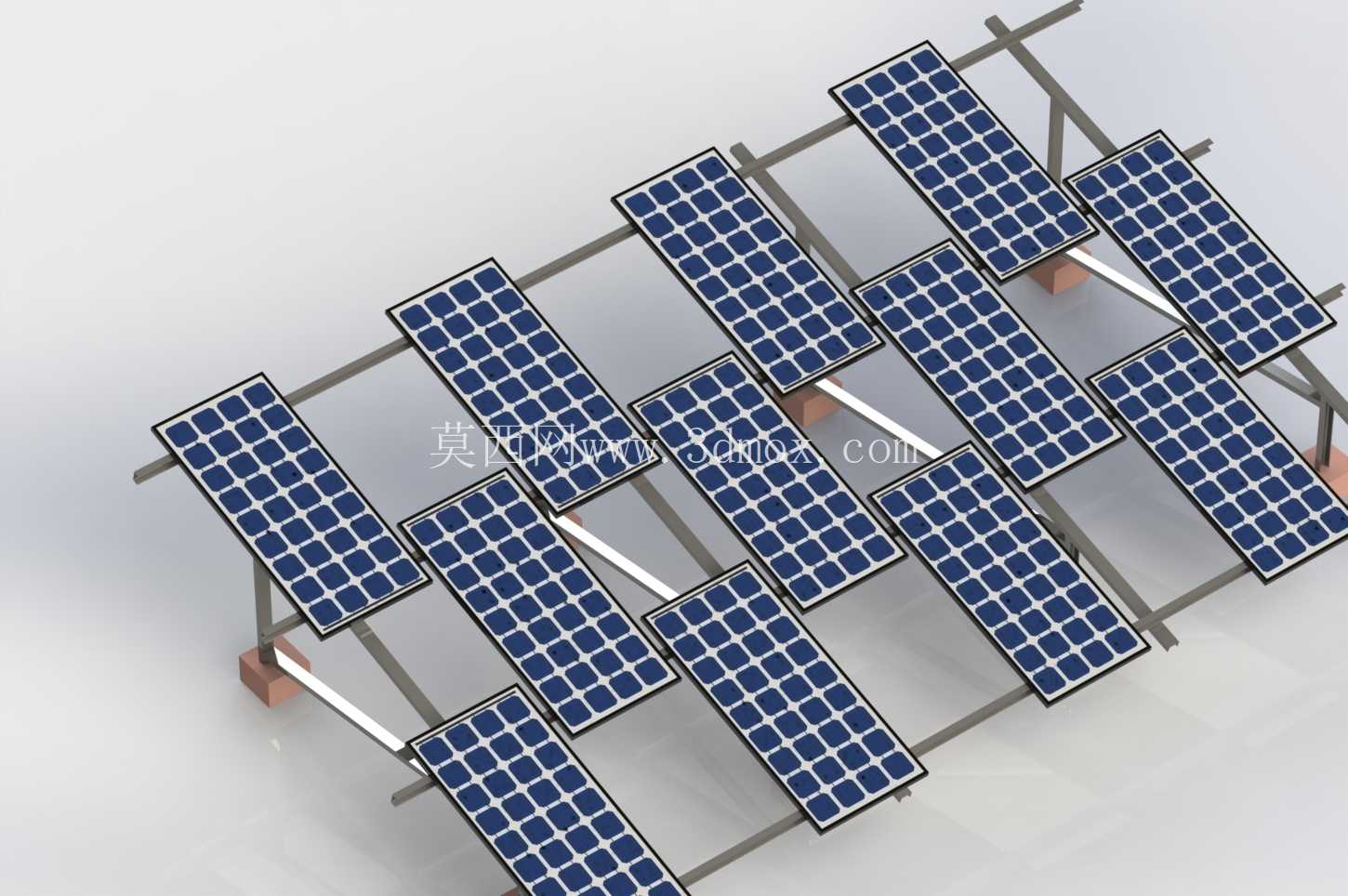

　　从安装边界来看，单组阵列排布12块标准尺寸晶硅组件，组件之间预留20mm的散热间隙，避免组件工作时热量堆积造成发电效率衰减，同时预留间隙也能满足后期组件更换、接线检修的操作空间；整套阵列的安装倾角按照纬度30-40度区域的最佳辐照角度设置为35度，斜梁下端的配重块采用混凝土预制块，单块重量满足12级风压下的抗倾覆要求，配重块与斜梁之间通过U型螺栓锁紧，安装时无需现场焊接，所有构件均采用热镀锌型钢，表面防腐层厚度满足户外25年使用的防腐要求。

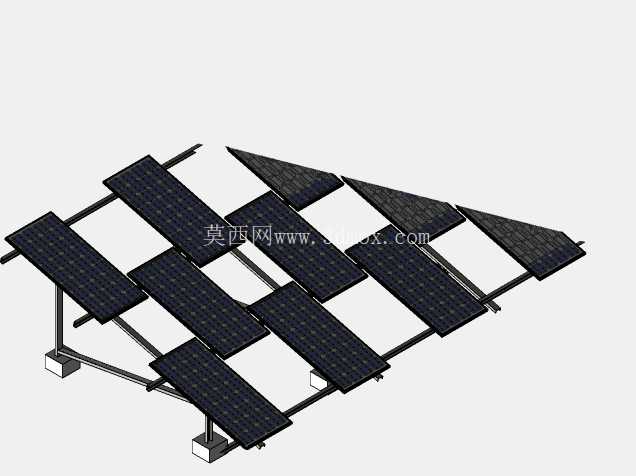

　　设计过程中重点考量了组件排布的阴影规避问题，相邻两排阵列的间距按照冬至日上午9点至下午3点无阴影遮挡的要求计算，避免前排组件对后排造成辐照遮挡；支撑框架的连接节点全部采用标准化螺栓连接，所有孔位均在工厂预制完成，现场安装时仅需按照装配定位锁紧螺栓即可，无需现场钻孔切割，大幅缩短现场施工周期。斜梁与主檩条的连接节点采用角码搭配防滑螺栓的形式，可根据实际安装区域的纬度在20-40度范围内调整倾角，适配不同地区的最佳辐照角度需求，无需重新加工构件。

　　从实际使用场景来看，这套结构既可以单组独立使用，为偏远地区的离网供电系统提供光伏支撑，也可以多组阵列横向、纵向拼接，组成更大规模的光伏电站，拼接时相邻两组阵列的主檩条通过连接片锁紧，保证整体框架的结构刚度。组件接线沿主檩条内侧的走线槽布置，避免线缆长期暴露在紫外线下老化，走线槽与檩条采用卡扣连接，后期线缆检修时可直接打开槽盖操作，无需拆卸结构构件。支撑结构的底部配重块与地面或屋面之间增设橡胶减震垫，一方面避免配重块直接摩擦屋面防水层造成破损，另一方面可以缓冲大风天气下结构的微小振动，降低连接螺栓松动的概率。

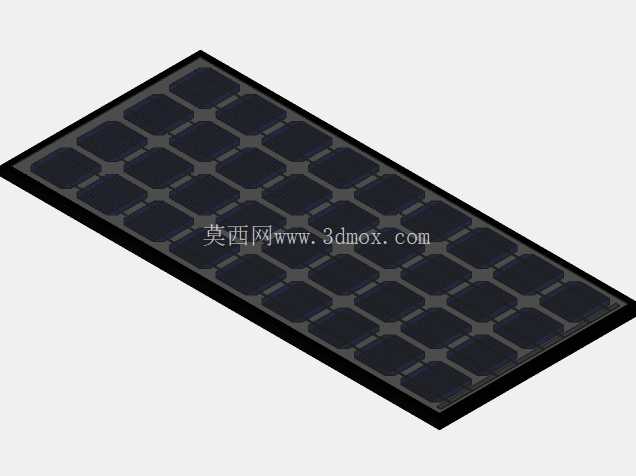

　　整套结构的构件全部采用标准化截面设计，主檩条采用C型冷弯型钢，斜梁采用矩形钢管，所有构件的截面尺寸均经过载荷校核，在满足结构强度、刚度要求的前提下尽可能降低型材用量，控制整体结构的自重，减少屋面载荷压力。组件压块采用铝合金材质，与组件边框、钢檩条之间设置绝缘垫片，避免不同金属接触产生电化学腐蚀，同时保证光伏组件的边框接地导通，满足电气安全要求。在结构的边缘位置设置有接地螺栓，可直接连接电站的接地系统，无需额外增设接地构件。
