老式直板手机外壳注塑成型模具结构

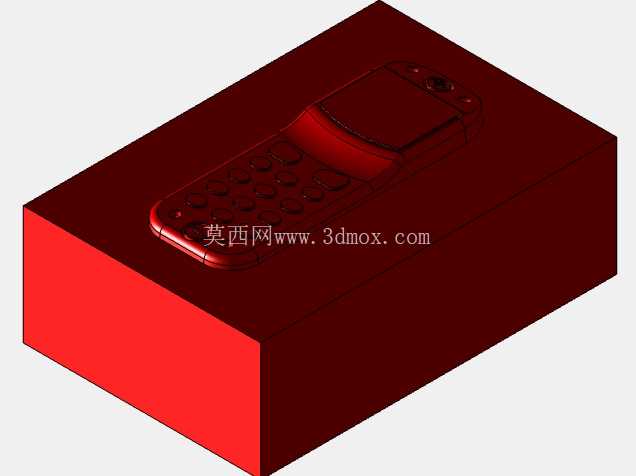

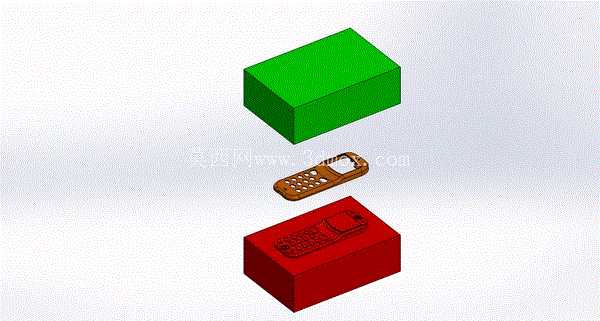

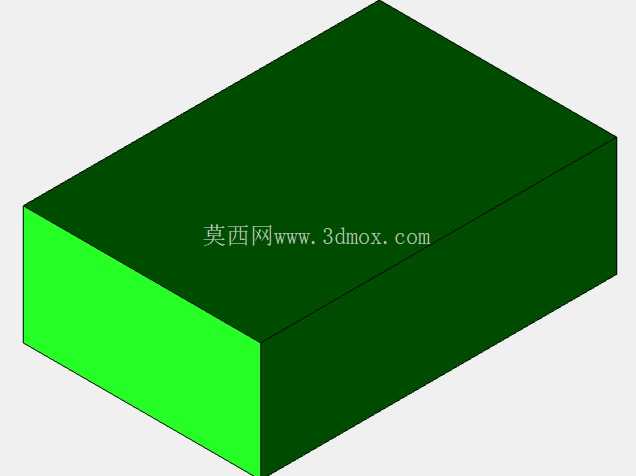

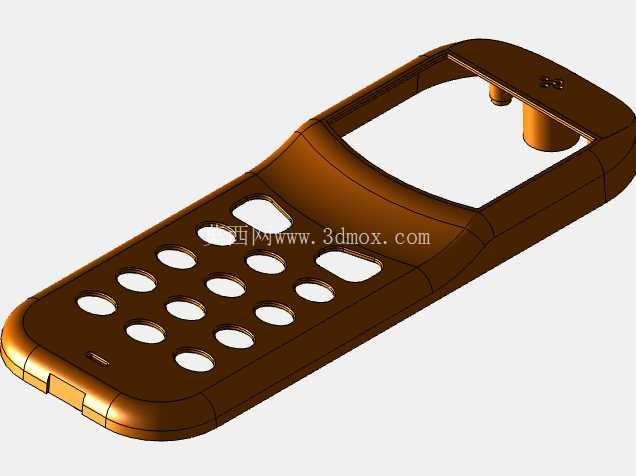

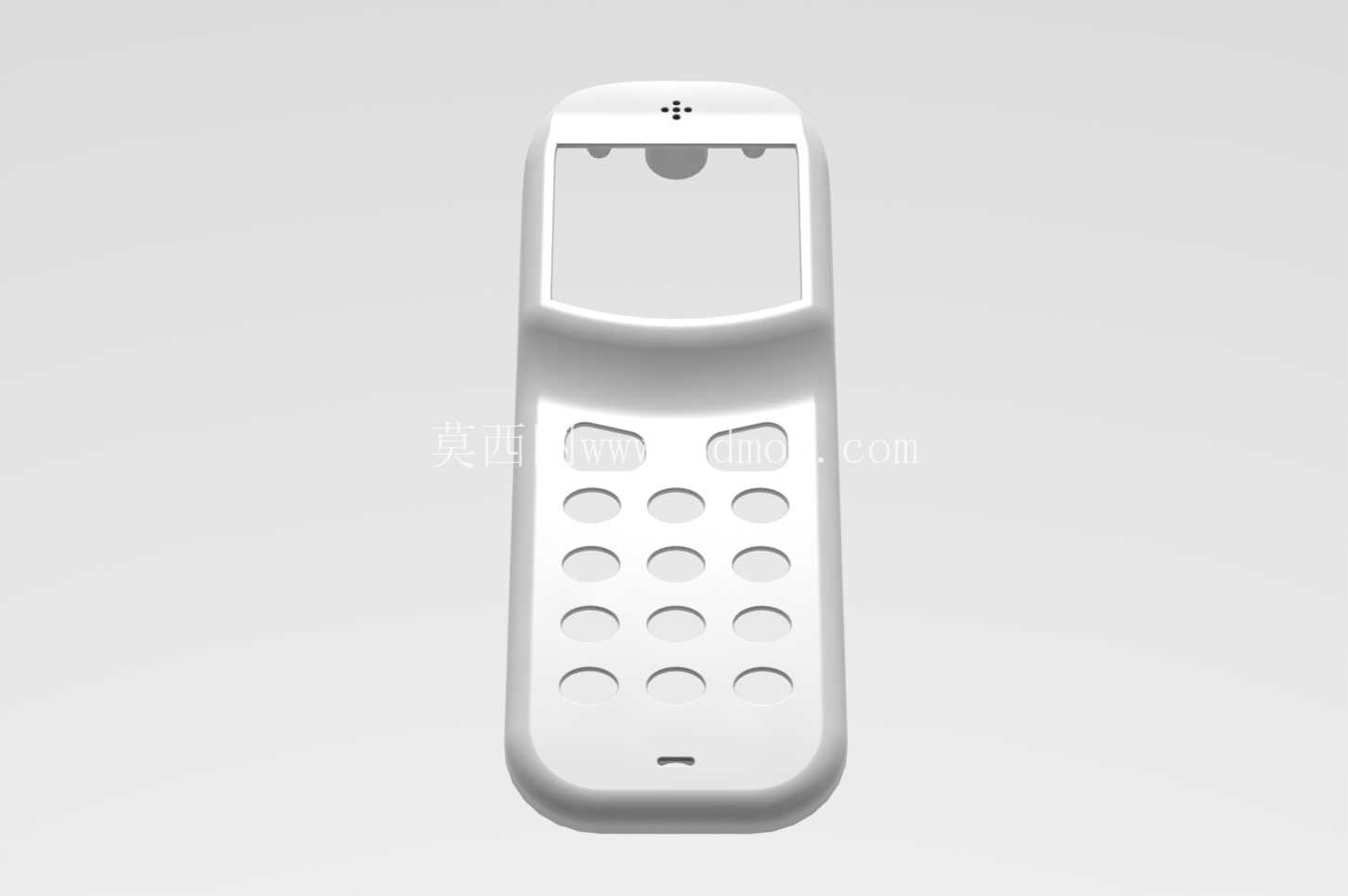

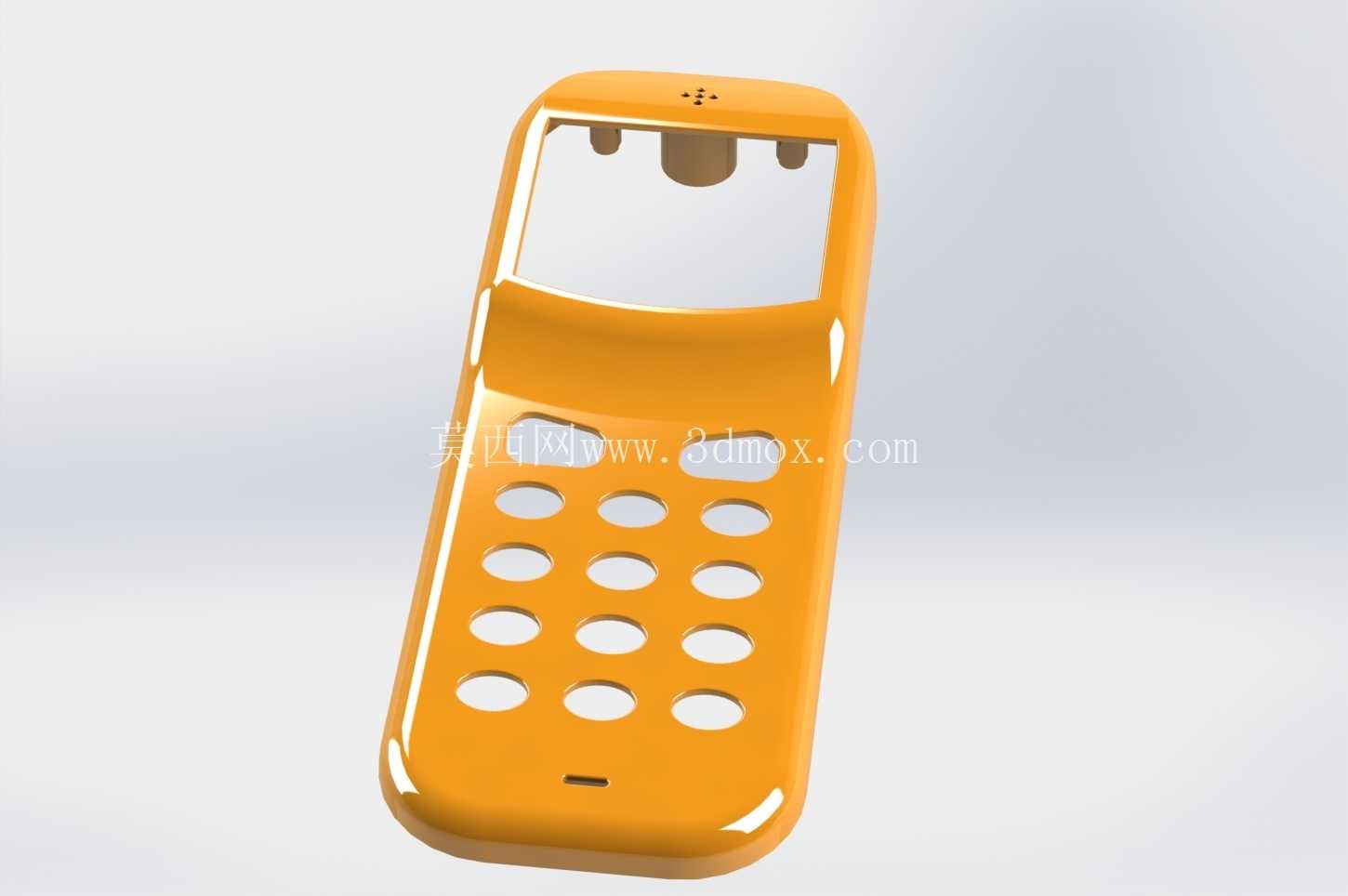

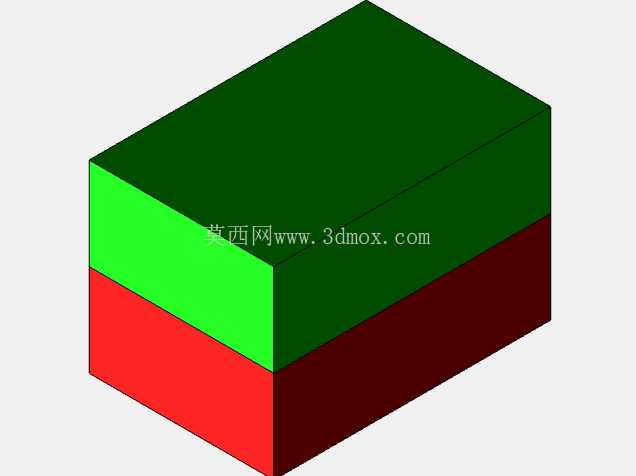

　　从结构拆分来看，整套模具有定模、动模两个核心成型部分，开模状态下能看到三个独立模块：上方绿色块是定模侧的型腔部分，负责成型手机壳的外表面，因为要做高光泽外观面，这个部分的模腔表面需要做镜面抛光处理，抛光等级要达到A1级以上，避免注塑后塑件表面出现流痕、雾面或者抛光纹路，影响外壳的外观质感；下方红色块是动模侧的型芯部分，负责成型手机壳的内表面，包括按键孔位的避让、内部卡扣的成型结构、装配筋位的型腔都集成在这个模块上，型芯侧的加工精度直接决定了手机壳和内部主板、按键组件的装配公差，一般尺寸公差要控制在±0.02mm以内，不然会出现按键卡滞、装配缝隙不均的问题；中间棕色的零件就是成型后的手机壳样件，能看到表面预留了数字按键的通孔、听筒的避让槽，还有侧边的装配卡扣位置。这套模具针对老式直板功能机的外壳塑件开发，适配高光泽ABS或者PC+ABS塑料原料的注塑生产，在消费电子配件的注塑加工场景里，这类小尺寸精密模具的应用占比一直不低，早年功能机批量生产阶段，同类模具是通讯终端外壳制造环节的核心工装。

　　设计这类模具的时候，首先要考虑的是浇口位置的选择，因为是高光泽外观件，浇口不能开设在产品的外表面，一般会选择侧浇口开设在手机壳的内侧面或者底部非外观区域，避免浇口痕迹影响外观质量；其次是排气结构的设计，手机壳属于薄壁塑件，壁厚一般在1.2mm到1.5mm之间，注塑过程中熔体填充速度快，如果排气不畅很容易出现填充不足、烧焦或者熔接痕的问题，所以在分型面、按键孔位对应的型芯位置都要开设深度0.01mm到0.02mm的排气槽，既可以排出型腔内的空气，又不会让熔体溢出产生飞边。

　　冷却系统的设计也直接影响生产效率和塑件成型质量，定模侧因为要保证外观面的冷却均匀，避免出现冷却不均导致的翘曲、缩痕，会采用随形水路设计，水路距离模腔表面的距离保持在15mm到20mm之间，水路间距控制在25mm左右，保证模温均匀分布在60℃到80℃的区间，适配高光泽塑料的成型温度要求；动模侧因为有很多筋位、卡扣的成型结构，容易出现局部积热，会在这些结构附近单独布置小直径的冷却水井，加强局部冷却，避免筋位根部出现缩印，同时缩短整体成型周期。

　　顶出结构的设计上，因为手机壳是薄壁壳体，不能采用单点顶出，不然很容易顶穿塑件或者导致塑件顶出变形，一般会采用顶块加顶针的组合顶出方式，在手机壳的四周侧壁位置布置顶块，在内部筋位的位置布置细小顶针，顶出过程中保证受力均匀，顶出行程控制在30mm左右，保证塑件可以完全脱离型芯，同时不会因为顶出行程过大导致生产效率降低。安装边界方面，这套模具属于小型精密注塑模，整体模架尺寸适配120吨到160吨的卧式注塑机，定位圈直径采用标准的100mm规格，浇口套的球面半径和注塑机喷嘴的R尺寸匹配，避免注塑过程中出现溢料；模具的闭合高度控制在250mm到300mm之间，符合对应吨位注塑机的最大最小模厚安装要求，顶出孔的位置和注塑机的顶杆位置对齐，不需要额外改装就可以直接上机安装试模。实际生产过程中，这类模具的寿命一般可以达到30万模次以上，如果模腔部分采用S136镜面模具钢，经过淬火处理硬度达到HRC48-52，还可以进一步提升模具寿命，减少抛光维护的频率，适配大批量的外壳生产需求。另外因为塑件是高光泽要求，模具生产过程中还要注意模面的防锈和防尘维护，每次停机都要对模腔表面做防锈处理，避免表面出现锈点影响塑件外观，生产前还要用无尘布擦拭模腔表面，避免灰尘附着在模面上导致塑件出现凹点瑕疵。
