汽车盘式制动刹车卡钳带刹车盘结构

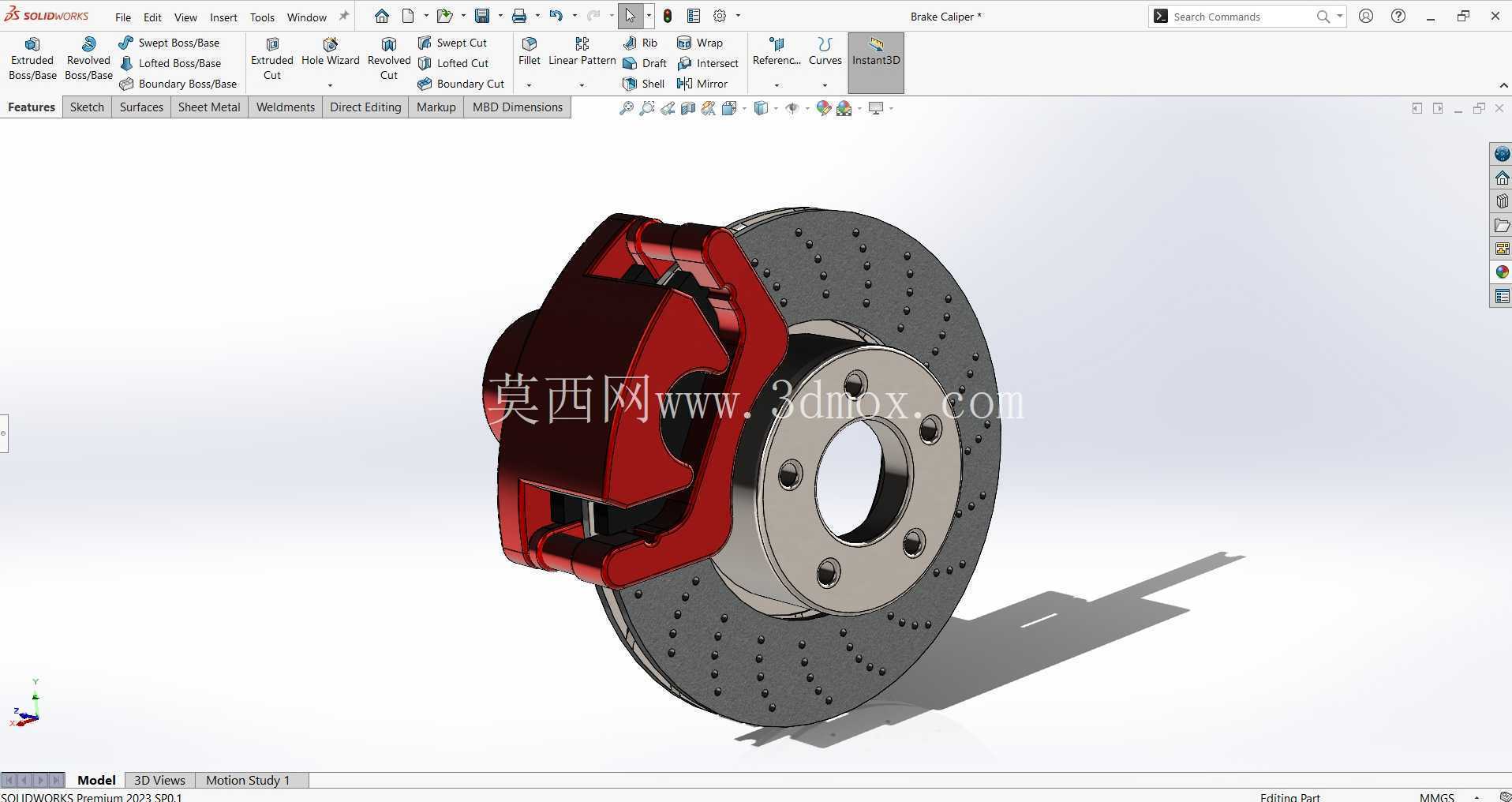

　　这套制动结构的三维数模完整还原了浮钳式盘刹的核心装配关系，在乘用车、轻型商用车的前轮制动配置中，这类结构是当前应用最广泛的方案，相比鼓式制动，它的散热效率更高，连续制动下的热衰减幅度更低，涉水后制动性能恢复速度更快，能很好适配城市道路频繁启停、山路长距离下坡制动、高速行驶紧急减速等多场景的使用需求。从实际装车的功能逻辑来看，卡钳本体跨置在刹车盘两侧，制动时液压油推动内侧活塞将刹车片压向刹车盘内侧摩擦面，同时卡钳钳体在导向销上滑动，带动外侧刹车片同步压向刹车盘外侧，通过两侧摩擦片夹紧刹车盘产生的摩擦力，将车轮的转动动能转化为热能耗散，实现车辆减速或驻车。数模里还原的打孔通风刹车盘，是在实心盘基础上做的结构优化，盘面的径向钻孔一方面可以加快制动过程中热量的散出，另一方面可以排走摩擦片磨损产生的碎屑，雨天行驶时还能快速破除盘面水膜，避免水滑导致的制动滞后；卡钳的红色外观是高性能制动组件常用的涂装处理，实际量产中会根据车型定位做不同的防腐涂层与外观配色，核心还是保证钳体在高温、高湿、路面盐蚀等复杂工况下的结构强度与抗腐蚀能力。做结构设计的时候，首先要卡准安装边界：卡钳的安装耳孔位置需要和转向节上的安装支座完全匹配，导向销的轴线必须和刹车盘端面保持平行，否则会出现刹车片偏磨、制动拖滞、异响等问题；刹车盘的中心定位孔要和轮毂轴头的配合公差控制在H7/g6的间隙配合范围，既能保证装配便利性，又能避免高速转动时出现端面跳动量超标的问题，刹车盘的安装螺栓孔分度圆直径、孔位数量也要和轮毂的安装法兰完全对应，保证装车后转动同心度。

　　从尺寸匹配逻辑来看，刹车盘的外径需要和轮辋内径预留足够的间隙，一般单边间隙不小于5mm，避免车辆行驶过程中石子卡滞或者轮辋变形剐蹭刹车盘；卡钳本体的外轮廓不能和轮辋辐条、转向拉杆、减震器支座等周边部件产生运动干涉，转向打满极限位置、悬架上下跳动到极限行程时，都要预留至少3mm的安全间隙，防止部件磕碰损坏。摩擦片的摩擦面积设计需要和整车制动效能匹配，根据整车整备质量、最高车速、制动减速度要求计算所需的制动力矩，反推活塞直径、摩擦片摩擦系数、有效摩擦半径的参数，这套数模里的单活塞浮钳结构，结构简单、成本可控、维护方便，适合1.6吨以下的家用车型使用，如果是性能车或者重型车辆，会采用对置多活塞的固定卡钳结构，制动力输出更线性，大制动力下的钳体变形量更小。

　　建模过程中对摩擦片的磨损间隙做了装配还原，新刹车片的厚度一般在15mm左右，磨损极限厚度不包括背板的话是2mm，卡钳活塞的回位靠密封圈的弹性变形实现，制动时密封圈在活塞摩擦力作用下产生微量弹性变形，松开制动踏板时密封圈回弹带动活塞回位，保证刹车片和刹车盘之间保留0.1mm左右的合理间隙，既不会出现制动拖滞增加行驶阻力，又能保证制动踏板的虚位在合理范围。刹车盘的通风道结构是数模里还原的细节，内部的径向导流叶片在车轮转动时会形成离心气流，把盘体内部的热量快速带出，连续十次全力制动后，盘体温度能比实心盘低120℃左右，大幅降低热衰退导致的制动距离变长风险；盘面的钻孔位置避开了摩擦片的主要接触应力区，不会因为钻孔导致盘体结构强度下降，反而能减少摩擦面的热应力集中，降低刹车盘高温下开裂的概率。

　　实际做三维建模的时候，要特别注意卡钳导向销的防尘套、活塞防尘罩这些橡胶件的装配空间，橡胶件的压缩量、拉伸量要控制在材料允许的变形范围内，避免长期使用后橡胶件老化破损导致泥沙进入卡钳内部，造成活塞卡滞、导向销锈蚀等故障；刹车盘的摩擦面平面度要求控制在0.05mm以内，端面跳动量不超过0.03mm，否则高速制动时会出现方向盘抖动的问题，这些形位公差要求在数模建模时就要通过基准标注、装配约束提前明确，给后续的模具开发、机加工工艺制定提供准确的数模依据。
