22KN承重攀岩登山快挂安全扣结构

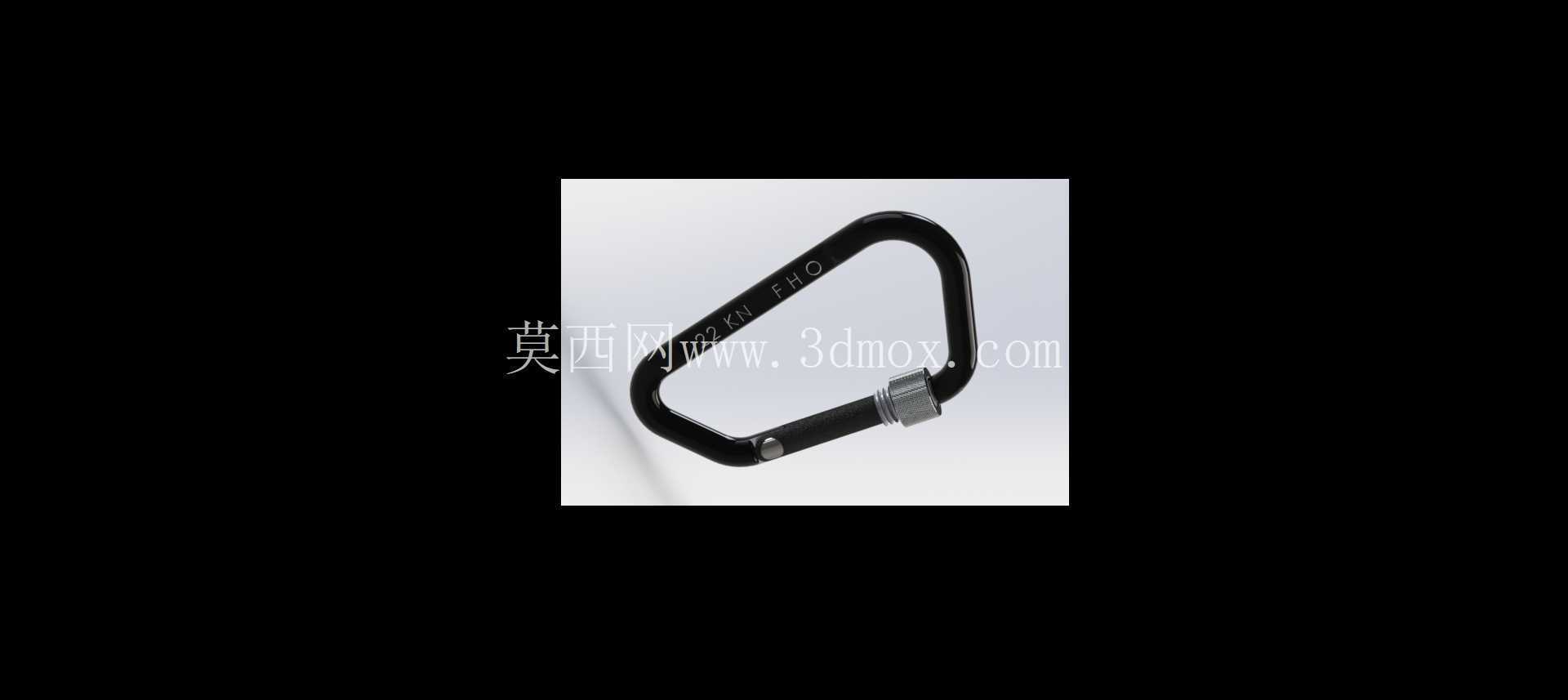

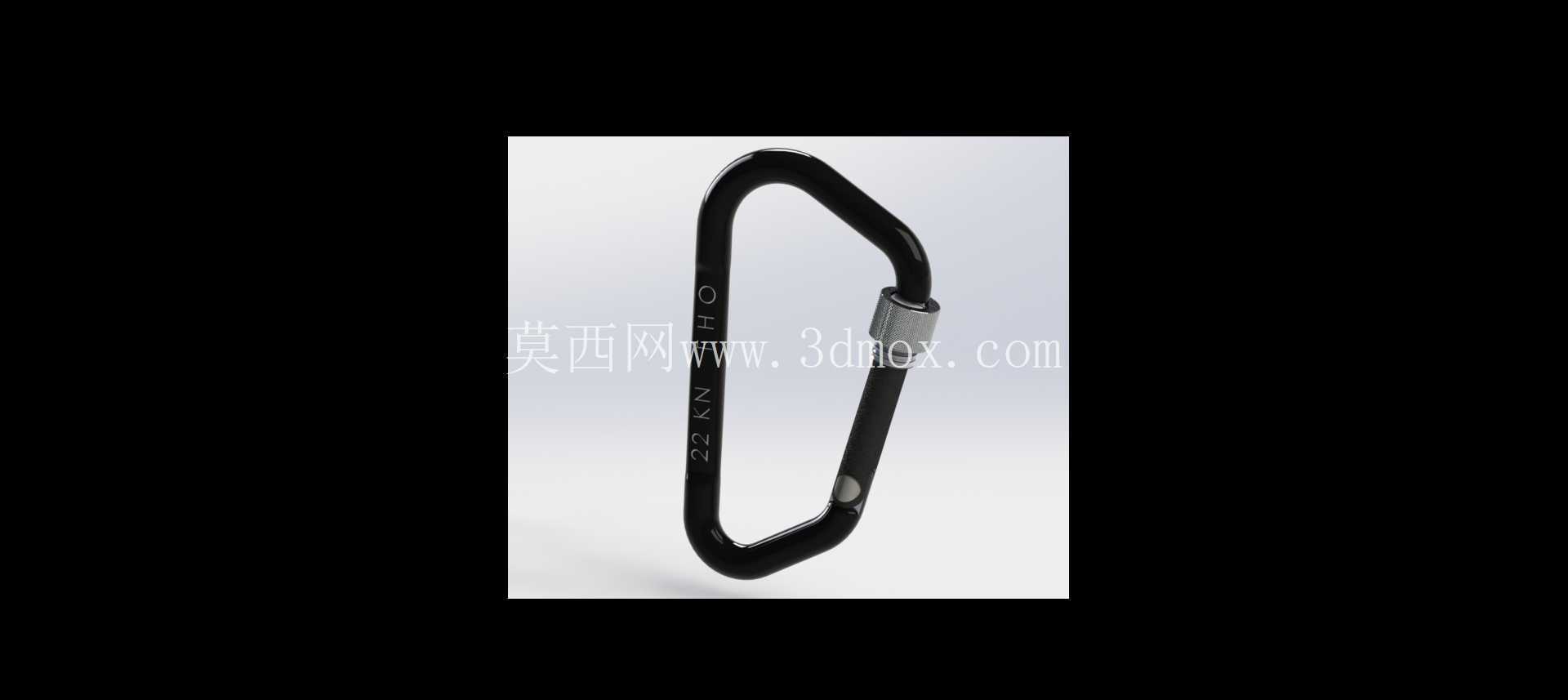

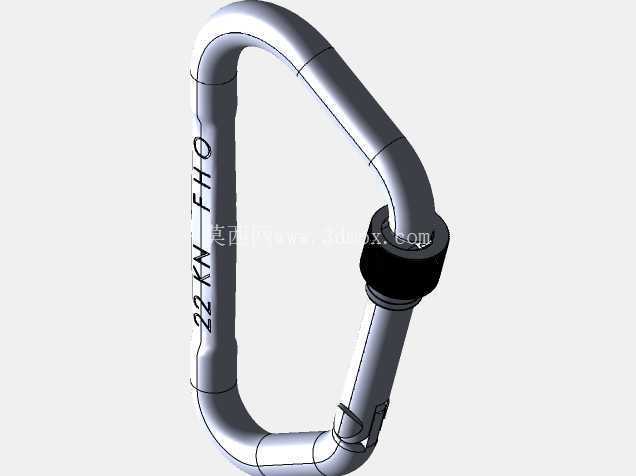

　　挂扣的主体采用D型轮廓设计，这种轮廓相比圆形挂扣能够让受力点更多集中在挂扣的背部主承重梁位置，减少锁门位置的受力占比，符合力学载荷分布的优化逻辑，在同等材料截面下能够获得更高的承重能力。设计过程中首先需要确定挂扣的整体安装边界，常规同规格攀岩挂扣的整体长度控制在100mm左右，宽度控制在60mm上下，锁门的开启间隙不小于20mm，能够顺利穿过攀岩扁带、安全绳挂点、装备挂环等常见连接部件，同时不会因为尺寸过大增加不必要的重量，影响户外携带的便利性。主体截面采用变截面设计，背部主承重梁位置的截面厚度最大，向锁门连接端逐渐平滑过渡，既保证了主受力位置的结构强度，也尽可能削减了非受力区域的材料冗余，降低整体自重。这款承重挂扣的设计核心围绕高负载户外作业场景的安全需求展开，日常应用覆盖攀岩运动、高空作业装备挂载、户外探险装备固定、工业临时承重挂接等多个场景，作为受力链路中的关键连接部件，其结构可靠性直接关系到使用人员的生命安全，因此在结构设计阶段就需要把冗余安全系数放在首位。从功能特性来看，这款挂扣额定纵向承重达到22KN，能够承受常规攀岩坠落、高空作业人员连带装备的冲击载荷，锁门位置采用螺旋锁止结构，相比普通弹簧扣能够避免意外剐蹭导致的锁门误开，在挂载状态下即使受到侧向的碰撞、剐蹭，锁止结构也能保持闭合状态，不会出现脱开的风险。

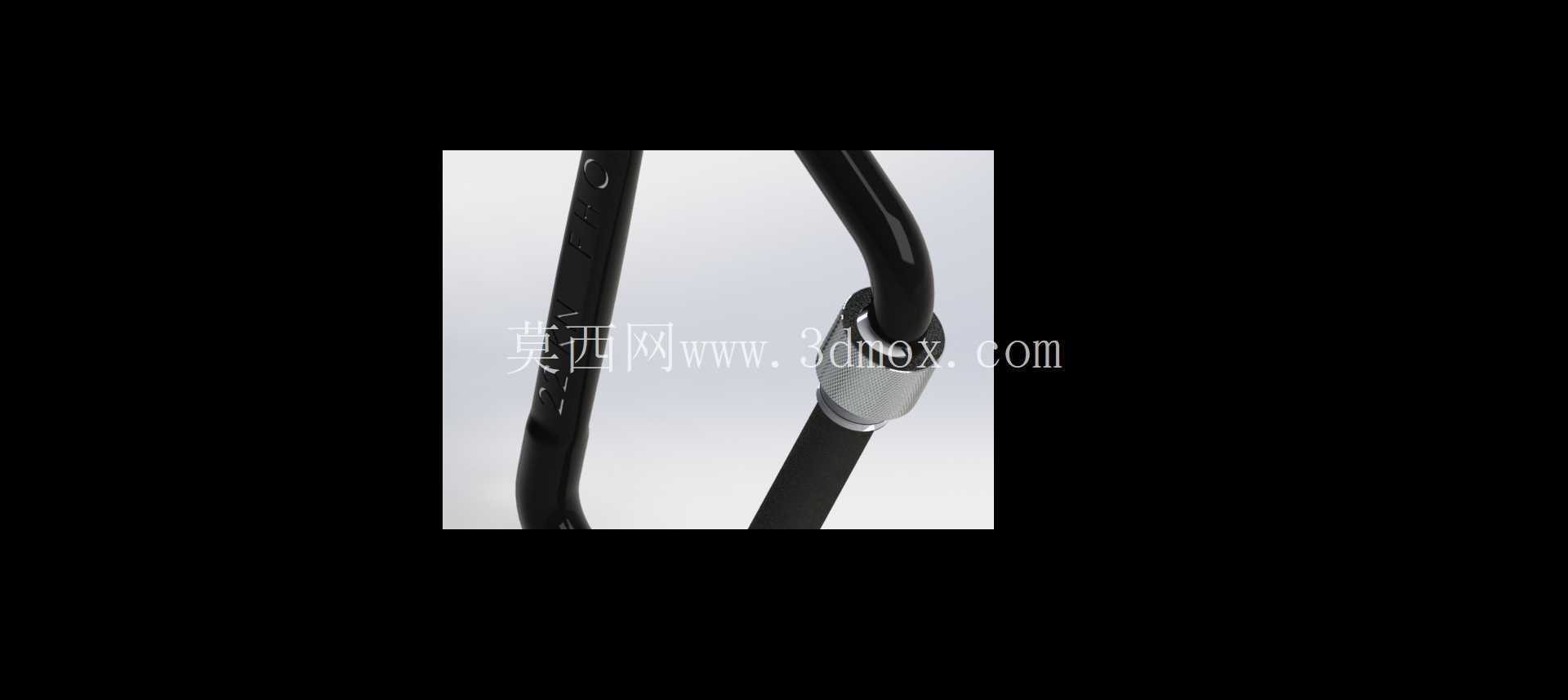

　　锁门的转轴位置采用隐藏式销轴设计，销轴两端与挂扣主体做平齐处理，避免使用过程中销轴突出位置剐蹭绳索、衣物，同时也能减少外力对销轴的直接冲击，防止销轴脱出导致锁门失效。螺旋锁套与锁门之间设置有定位卡点，锁止状态下锁套会卡在挂扣主体的卡槽内，只有手动旋转锁套解锁后才能按压锁门开启，操作逻辑简单，佩戴手套时也能顺利完成开合操作，不会因为复杂的锁止结构影响紧急情况下的操作效率。挂扣的表面做硬质阳极氧化处理，既能够提升铝合金基材的表面硬度，抵抗户外使用过程中的砂石摩擦、磕碰损伤，也能形成稳定的氧化层隔绝水汽、汗液腐蚀，延长在高湿、高盐雾环境下的使用寿命。

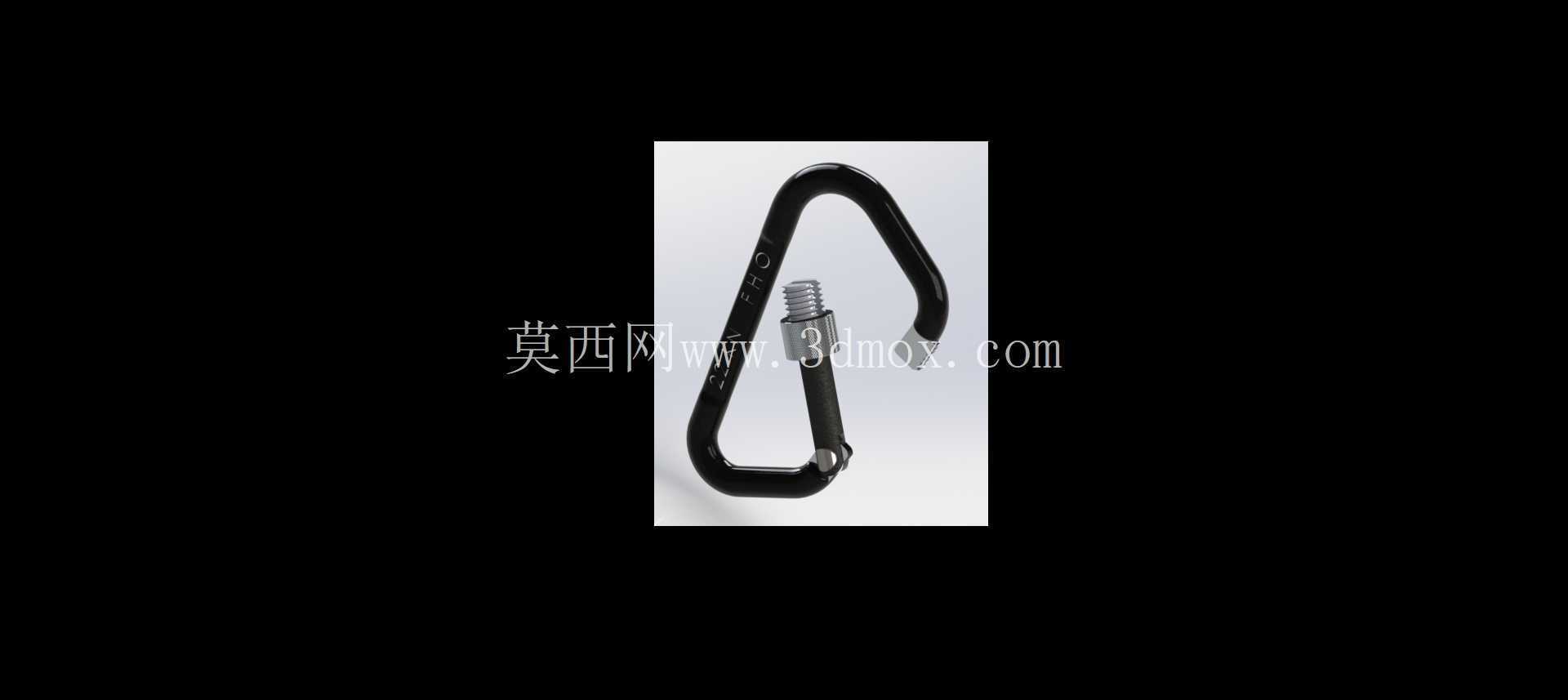

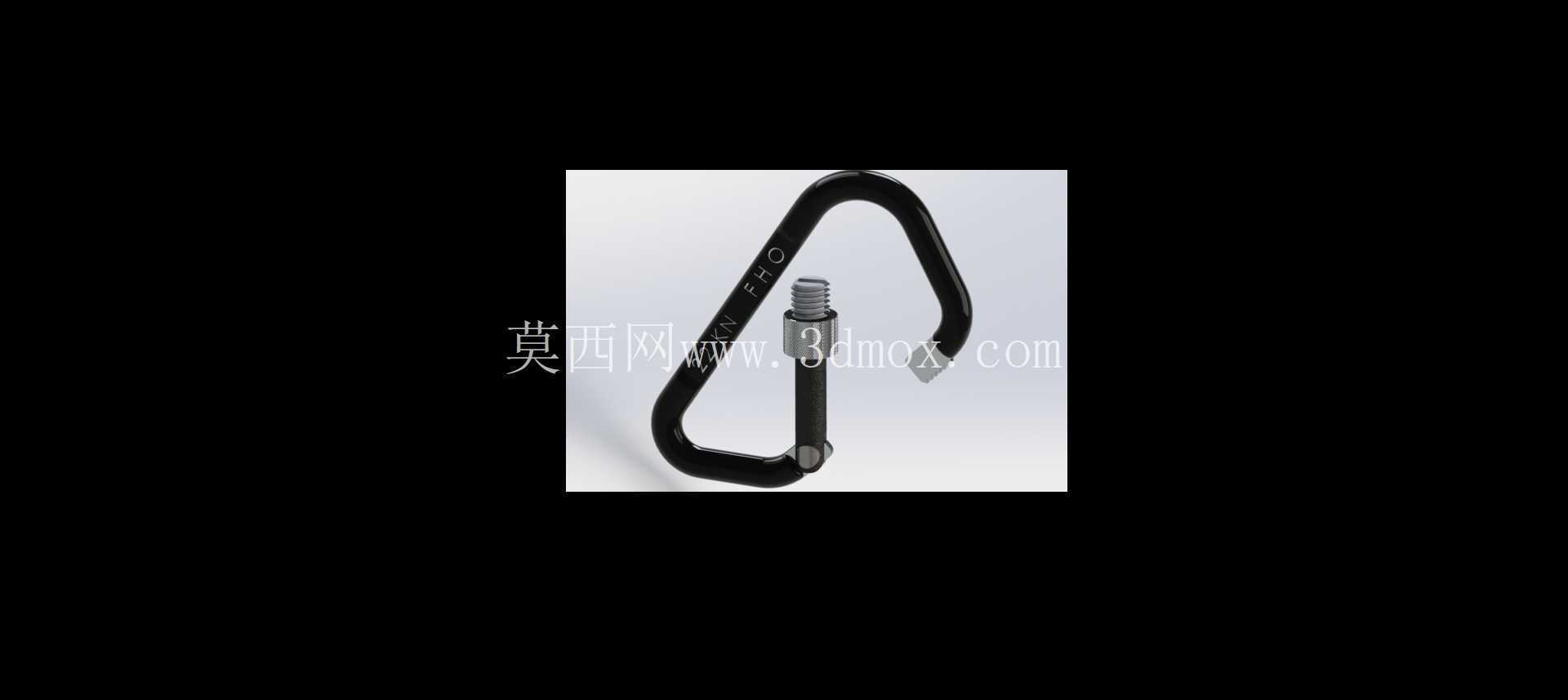

　　在建模过程中需要重点关注几个配合位置的公差控制：锁门与主体连接端的转轴配合间隙需要控制在0.1mm以内，间隙过大会导致锁门晃动量过大，影响锁止结构的对位精度，间隙过小则会在低温环境下因为材料收缩出现锁门卡滞，无法顺利开合；螺旋锁套与锁门的螺纹配合需要采用大螺距梯形螺纹，旋转1/4圈即可完成锁止或解锁操作，同时螺纹配合面需要预留足够的间隙，避免泥沙进入后出现锁套卡死的问题。挂扣的所有棱边都做R2以上的圆角过渡处理，不存在尖锐的棱角，一方面能够避免使用过程中棱角切割绳索、划伤使用者，另一方面也能减少应力集中点，提升挂扣整体的抗疲劳性能，在反复承受冲击载荷的情况下不会因为应力集中出现裂纹扩展。

　　挂扣的锁门弹簧采用不锈钢材质，具备足够的抗疲劳性能，经过数千次开合循环后依然能够保持足够的回弹力度，确保锁门在解锁状态下松开后能够自动回弹闭合，不会因为弹簧失效导致锁门处于常开状态。从实际使用的角度出发，这款挂扣的设计还需要考虑侧向受力的冗余，虽然使用规范中明确要求挂扣需要纵向受力，但实际使用过程中难免出现侧向受力的情况，因此侧向承重需要达到7KN以上，能够应对临时的意外侧向载荷，不会出现瞬间断裂的情况。建模时还需要对挂扣的受力路径做连续化处理，从挂点接触位置到背部承重梁再到锁门接触位置，整个受力路径上的截面变化要平滑，避免出现截面突变导致的应力集中，尤其是锁门与主体接触的承压面，需要做平面贴合处理，增大接触面积，减少局部压应力，避免长期受力后出现接触位置的塑性变形，影响锁门的闭合精度。
