战锤40K主题双A型链剑结构设计

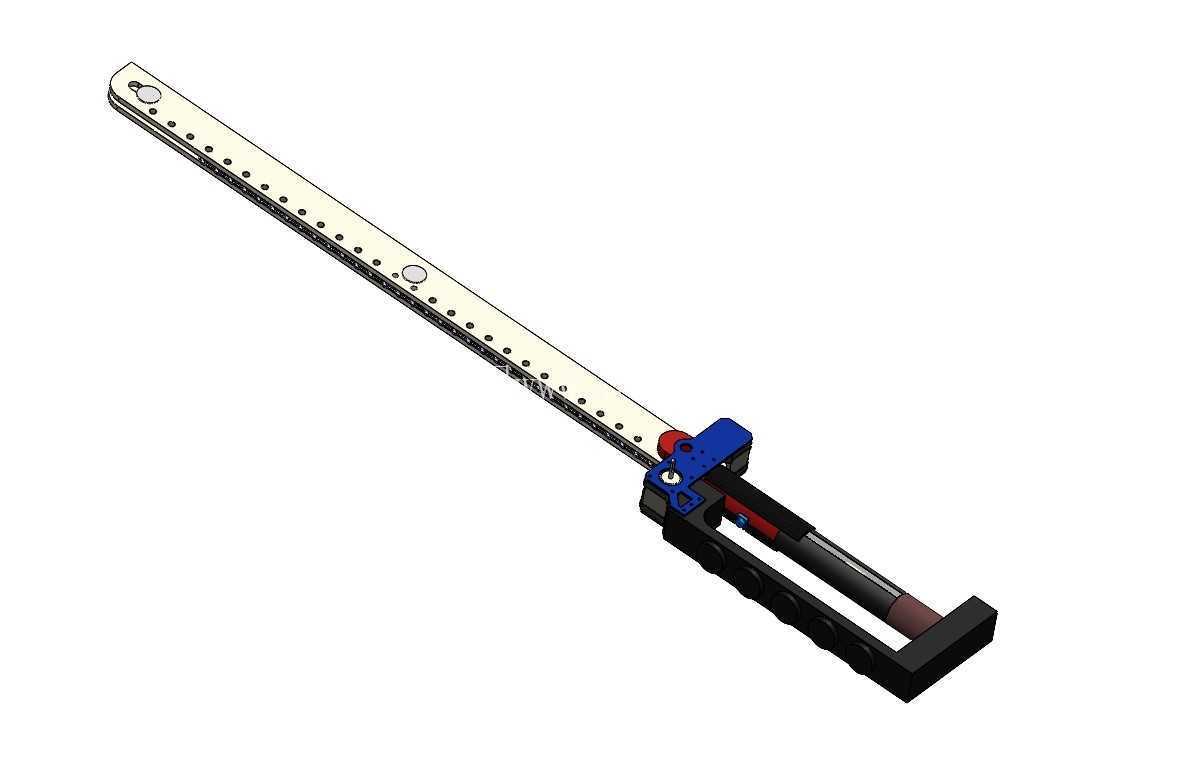

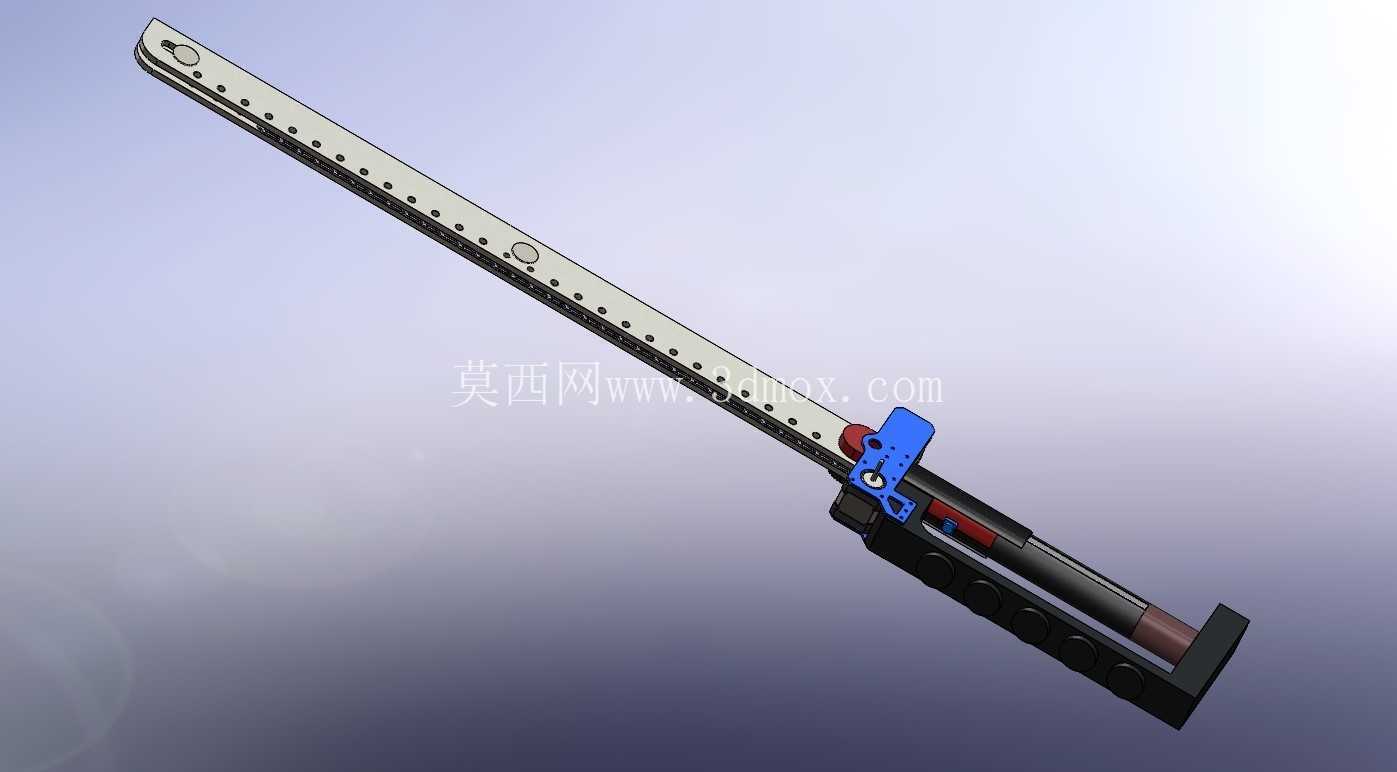

本次设计的链剑结构，核心围绕科幻IP衍生道具的实体化落地需求展开，在还原原作视觉特征的基础上，兼顾了电动驱动结构的布局合理性与手持操作的人机工程边界。从实际应用场景来看，这类结构既可以作为主题展会、cosplay活动的展示道具，也可作为科幻题材影视拍摄的静态或可动特效道具，部分结构逻辑也能为小型手持切割类工具的轻量化设计提供参考思路。

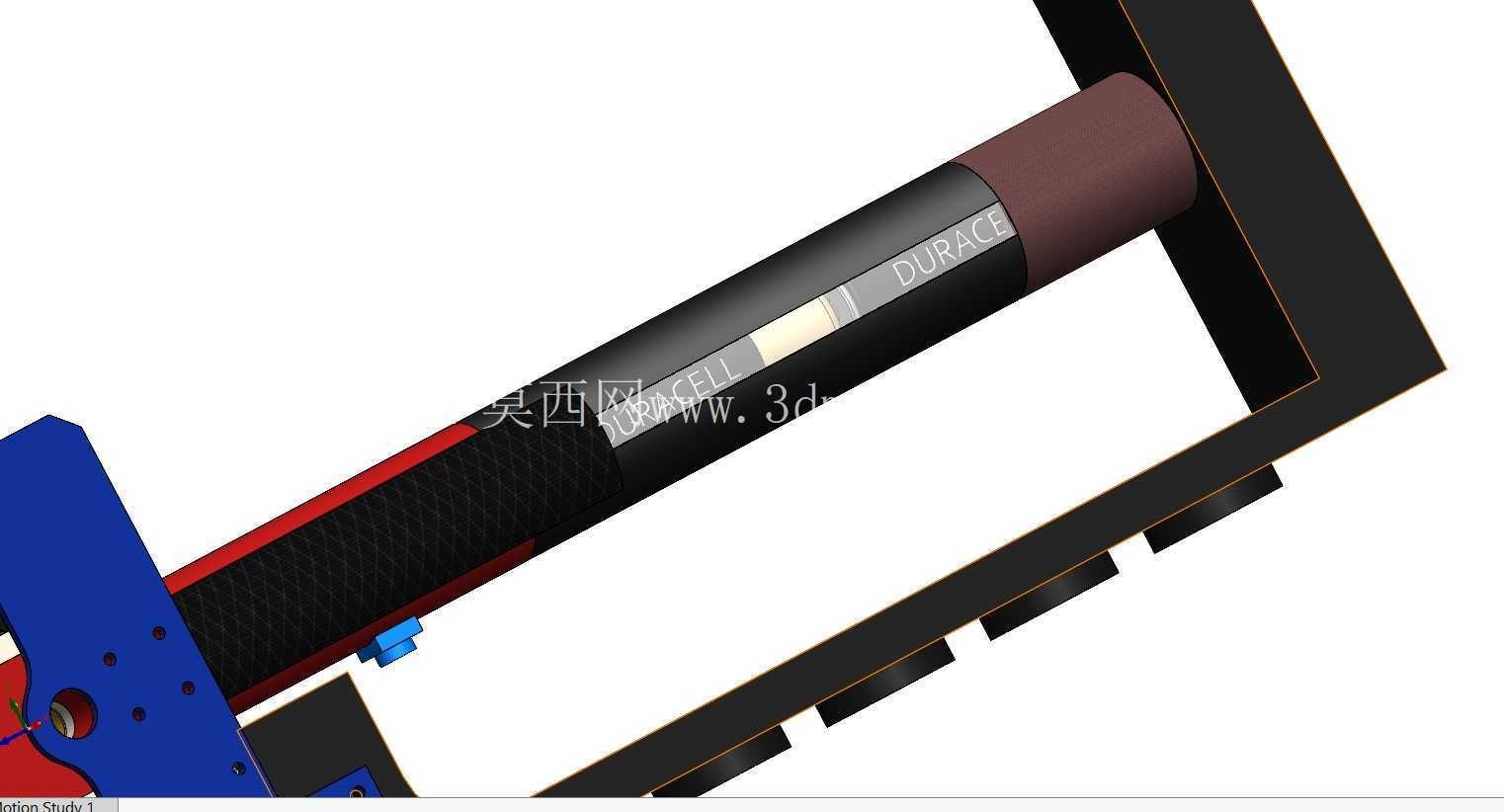

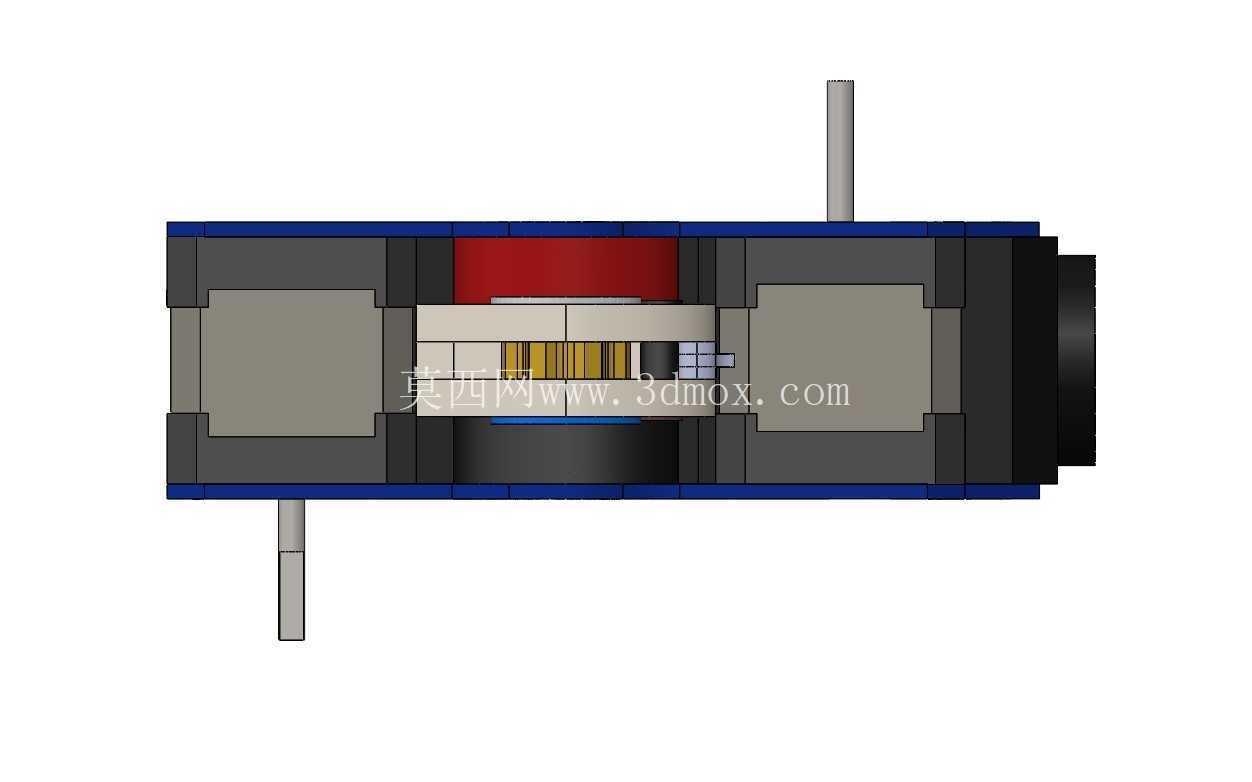

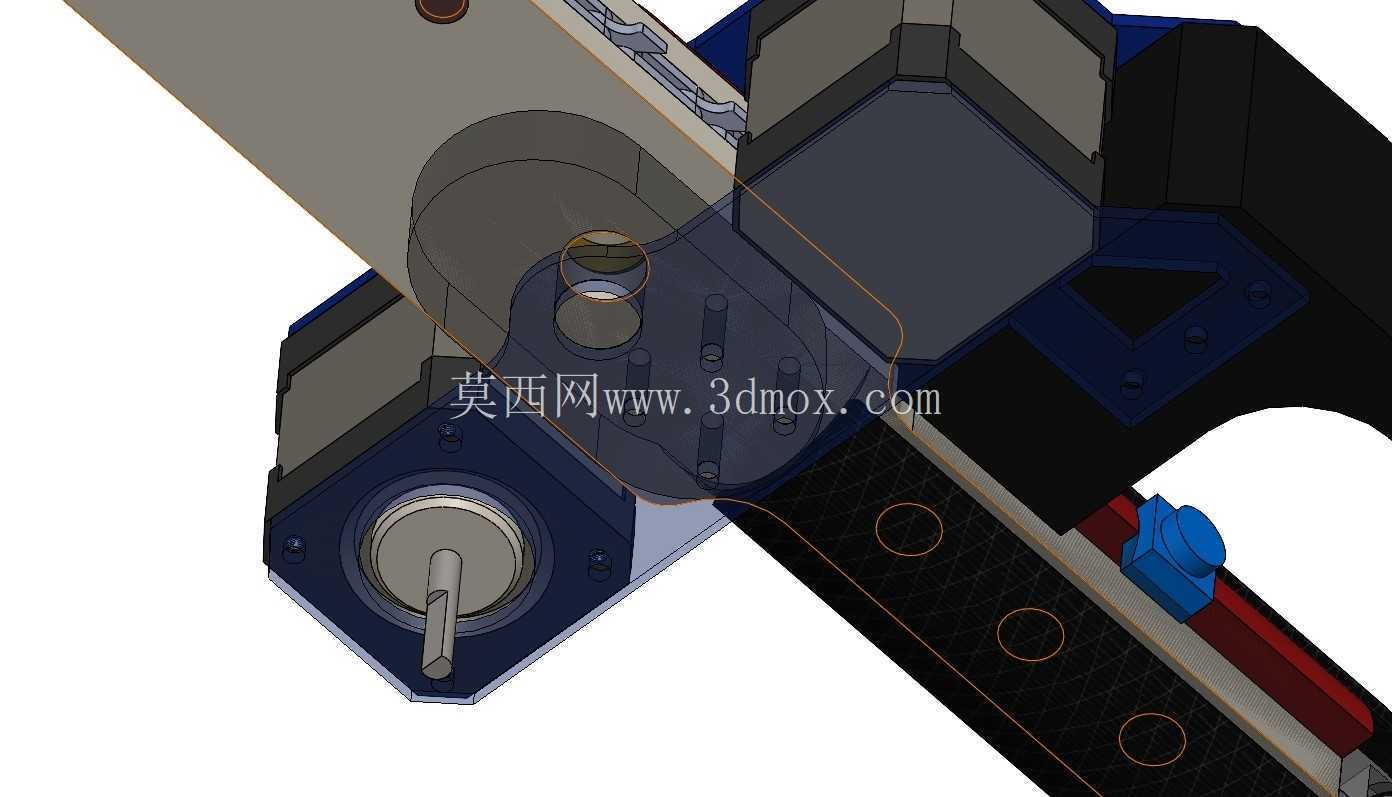

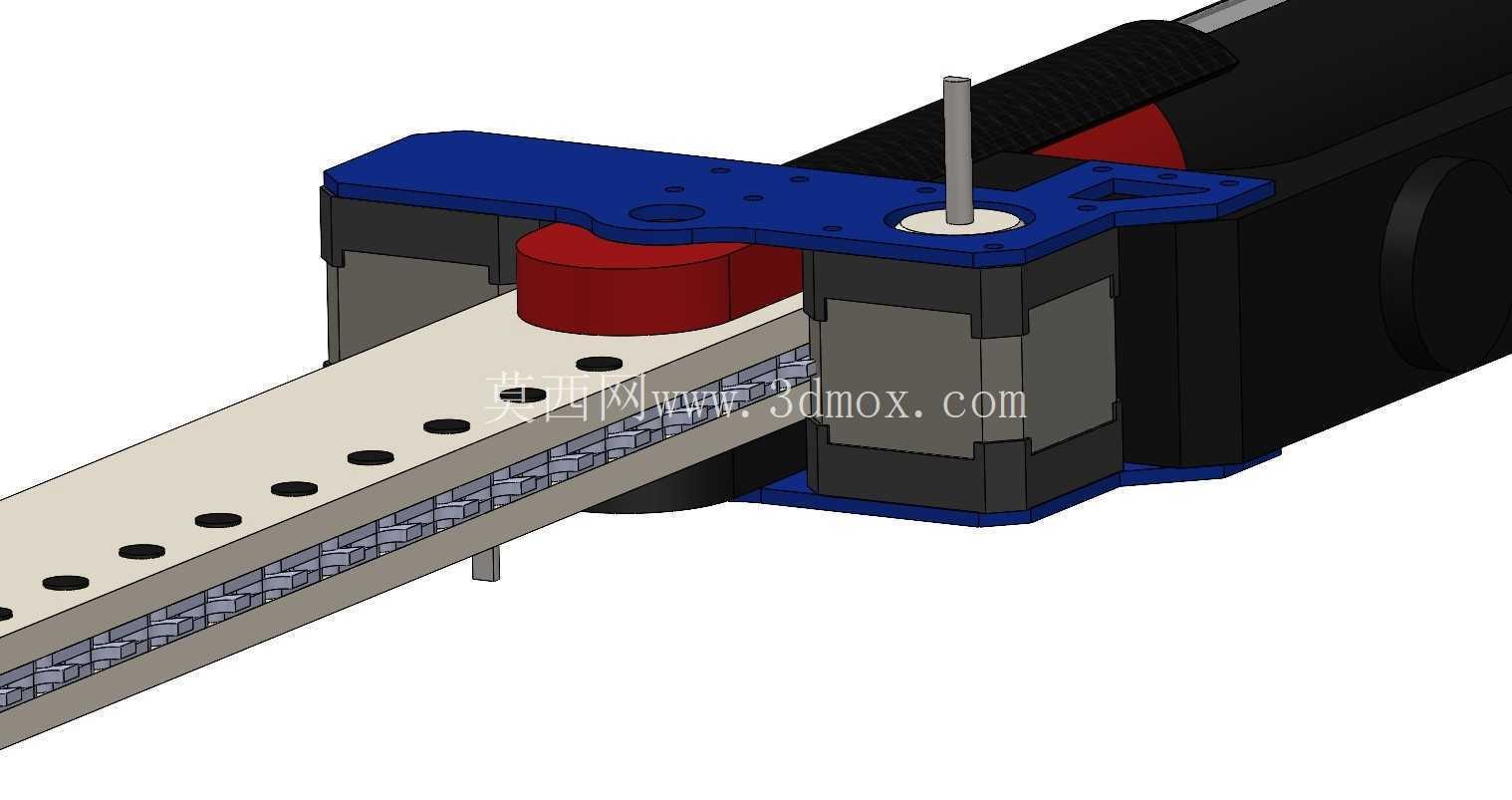

设计初期首先确定了动力单元的安装边界，将驱动模块全部集成在手柄腔体内部，选用双A型电池作为动力源，电池仓的尺寸完全匹配所选电芯的外形规格，预留了0.2mm的装配间隙方便后期拆装更换，同时在电池仓侧壁设计了防滑凸筋，避免使用过程中电芯出现窜动影响供电稳定性。驱动部分采用双电机对称布局，两个电机分别安装在横护板对应的安装位上，电机输出轴直接与链轮传动结构连接，省去了额外的减速齿轮组，既压缩了横向占用空间，也降低了传动过程中的动力损耗，链轮的齿形参数完全匹配链条节距，保证链条运转时不会出现跳齿、卡滞的问题。

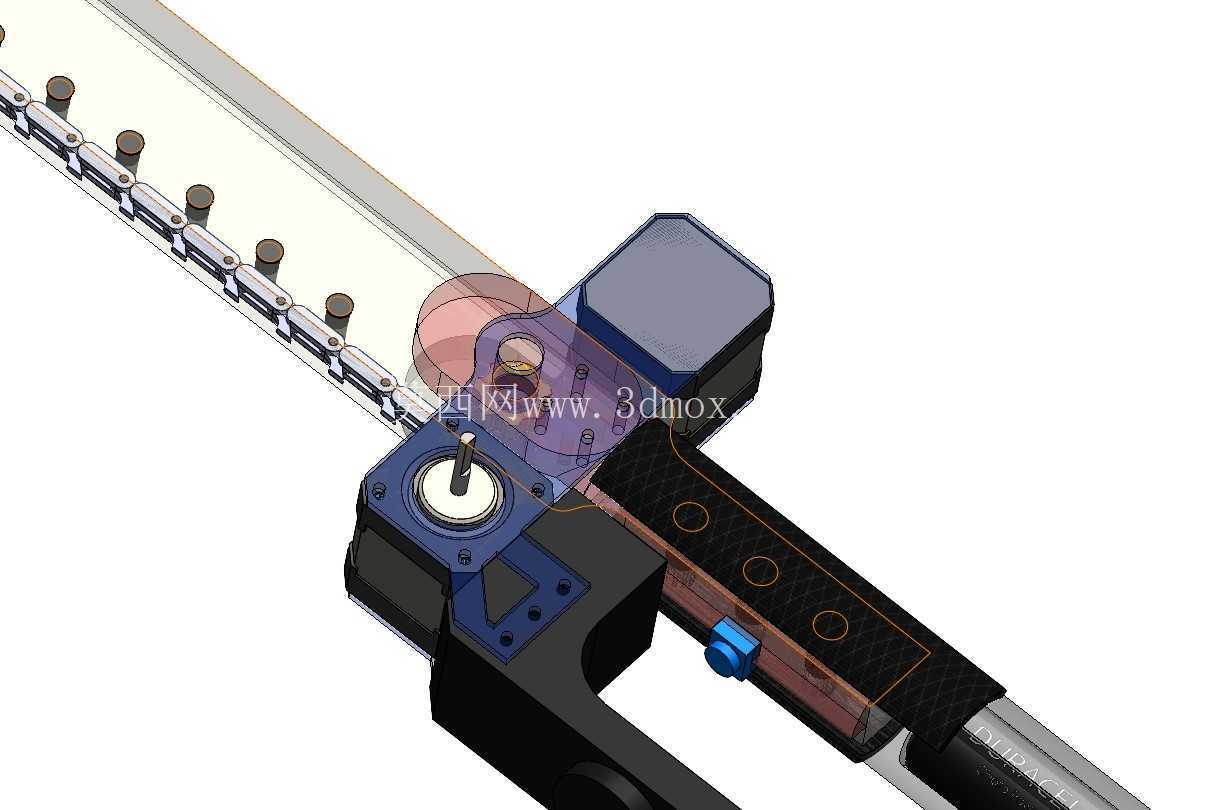

剑身部分的主体采用长条形薄壁结构设计，沿剑身长度方向均匀排布了链条导向孔，每个导向孔的倒角均做了0.3mm的圆角处理，避免链条高速运转时与孔壁发生硬摩擦产生异响或磨损。链条选用标准工业小节距链条改制，围绕质心位置做了1.75倍的缩放处理，既保证了链条整体的结构强度，也让剑身的视觉比例更符合手持道具的尺寸要求，剑身末端设计了圆形张紧调节块，通过旋转调节块可以调整链条的张紧度，适配不同使用场景下的松紧需求，避免链条过松脱落或过紧增大运转阻力。

手柄部分的外形完全贴合人手握持的生理曲线，握持区域做了防滑纹理设计，手柄尾部设计了L型限位挡边，使用时可以抵住手掌根部，避免操作时设备从手中滑脱。横护板除了固定电机的功能外，还做了突出的防护结构，能够在链条运转时阻挡异物飞溅到握持区域，提升使用过程中的安全性。整体结构的所有非标准部件均采用模块化设计，各个部件之间通过螺丝或卡扣连接，没有采用不可逆的粘接固定方式，方便后期对易损件进行更换维护。

从安装边界来看，整剑的长度控制在单手持握可灵活挥动的范围内，重心位置设计在手柄前方5cm处，既保证了挥动时的手感，也不会因为重心过远导致长时间持握产生疲劳。所有运动部件均做了动平衡校验，链条运转时的振动幅度控制在0.1mm以内，避免高速运转时产生过大的抖动影响使用体验。电路部分集成在手柄内部的空腔中，走线全部沿内壁的走线槽布置，避免线缆与运动部件发生干涉，开关设置在手柄食指可触及的位置，操作时无需调整握持姿势即可完成启停控制。

在细节处理上，剑身表面做了哑光质感的结构处理，各个连接部位的接缝均控制在0.1mm以内，保证外观的整体性，所有外露的金属部件边缘都做了钝化处理，避免搬运或使用过程中造成划伤。结构设计过程中反复校核了各个部件的运动行程，确保链条在全行程运转过程中不会与剑身、护板等固定部件发生干涉，电机的安装座做了加强筋设计，能够承受电机运转时产生的反扭矩，避免长时间使用后安装座出现变形导致传动错位。
