融合医工元素的双蛇杖齿轮徽章造型设计

　　这款饰件的设计核心是打通医学与机械工程的视觉符号关联，没有走常规文创产品的花哨路线，所有造型元素都对应着两个领域的典型标识，没有多余的装饰冗余。从实际应用场景来看，它既可以作为生物医学工程相关专业的毕业纪念配饰，也能固定在工程实训工位的标识牌、专业工具收纳箱的表面作为领域识别标识，甚至可以作为小型纪念摆件放置在实验室、设计工作室的桌面，不需要额外的支撑结构就能平稳放置。

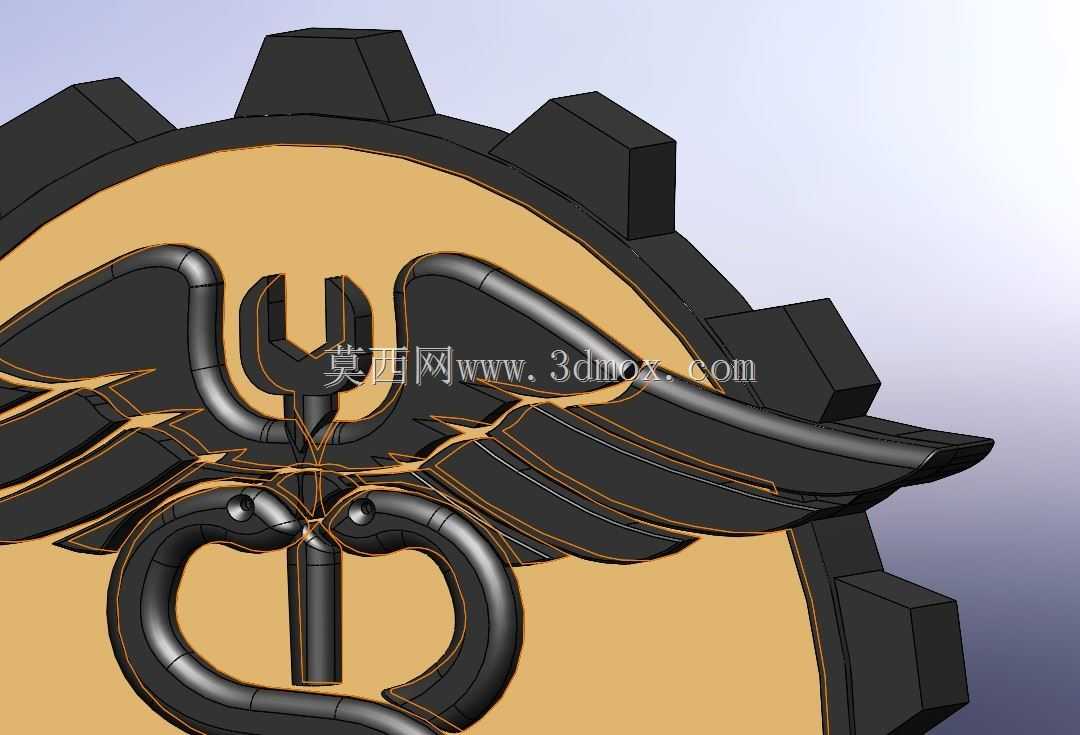

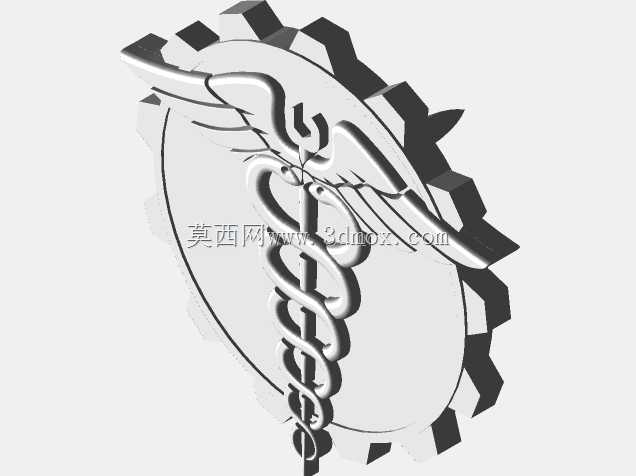

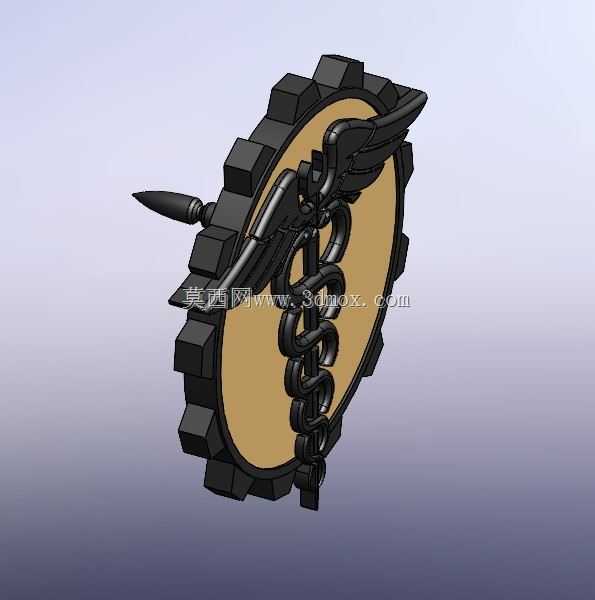

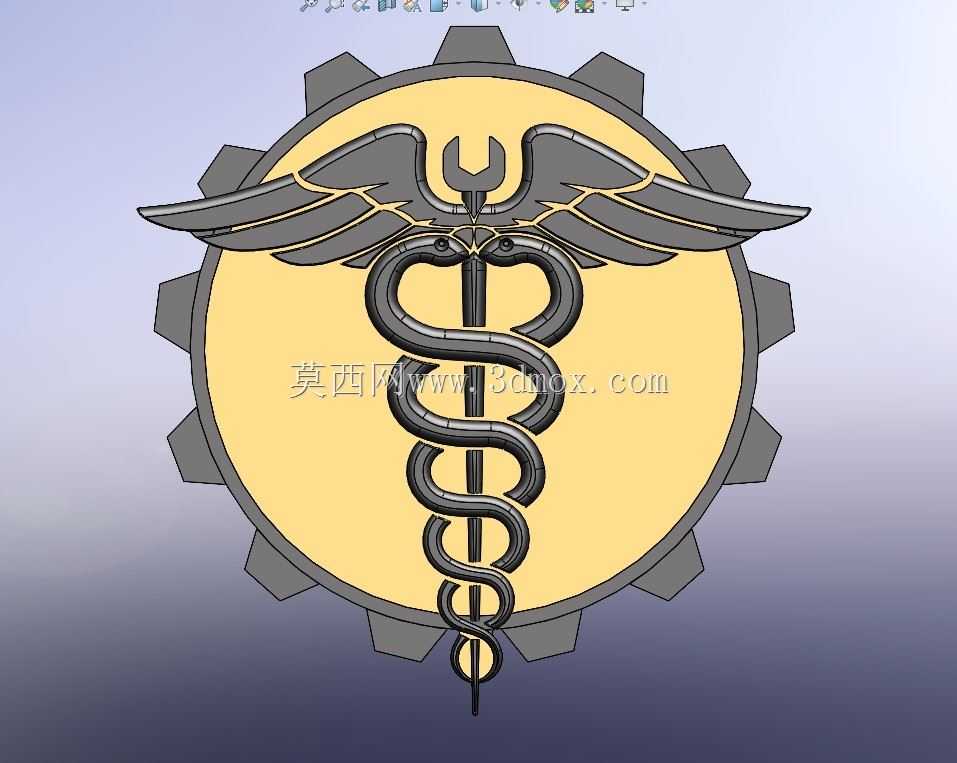

　　设计思路上没有做简单的元素堆砌，外层的齿轮轮廓没有采用标准渐开线齿形做等比例缩放，而是调整了齿顶高与齿根圆角的参数，让齿形轮廓更圆润，避免尖锐边角在作为随身配饰时勾刮衣物或者划伤皮肤，齿轮的内圈做了平整的环形承托面，刚好能容纳中间的双蛇杖造型，两个元素的衔接处做了0.2mm的过渡圆角，不存在应力集中的薄弱位置，不管是采用3D打印成型还是金属压铸工艺，都能避免转角处出现成型缺陷。中间的双蛇杖部分，蛇身的螺旋缠绕轨迹做了参数化调整，每一圈螺旋的导程都做了细微的渐变，从杖顶到杖尾的螺旋间距逐步收窄，既还原了双蛇杖的经典视觉特征，又让整个造型的视觉重心落在杖身中部，不会出现头重脚轻的观感。杖顶的双翼部分做了厚度方向的渐变处理，翼根位置厚度与杖身保持一致，向翼尖方向逐步减薄，边缘做了圆弧收边，既保留了羽翼的轻盈感，又不会因为翼尖过薄在日常使用中出现磕碰断裂的问题。

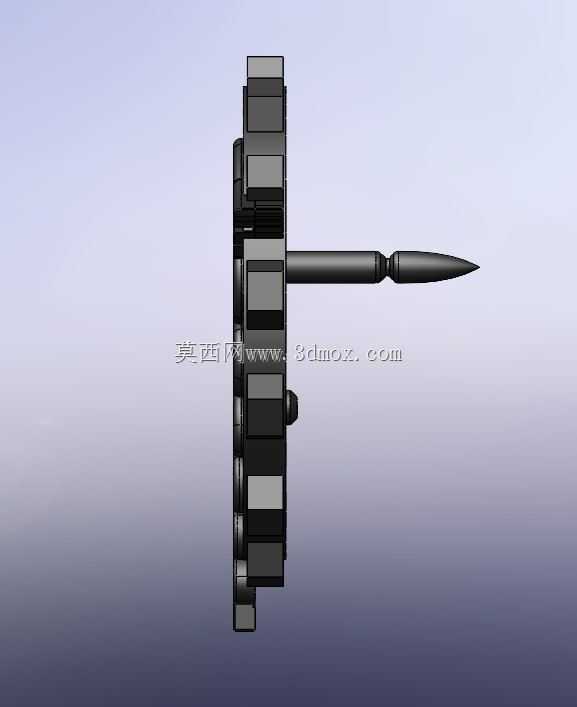

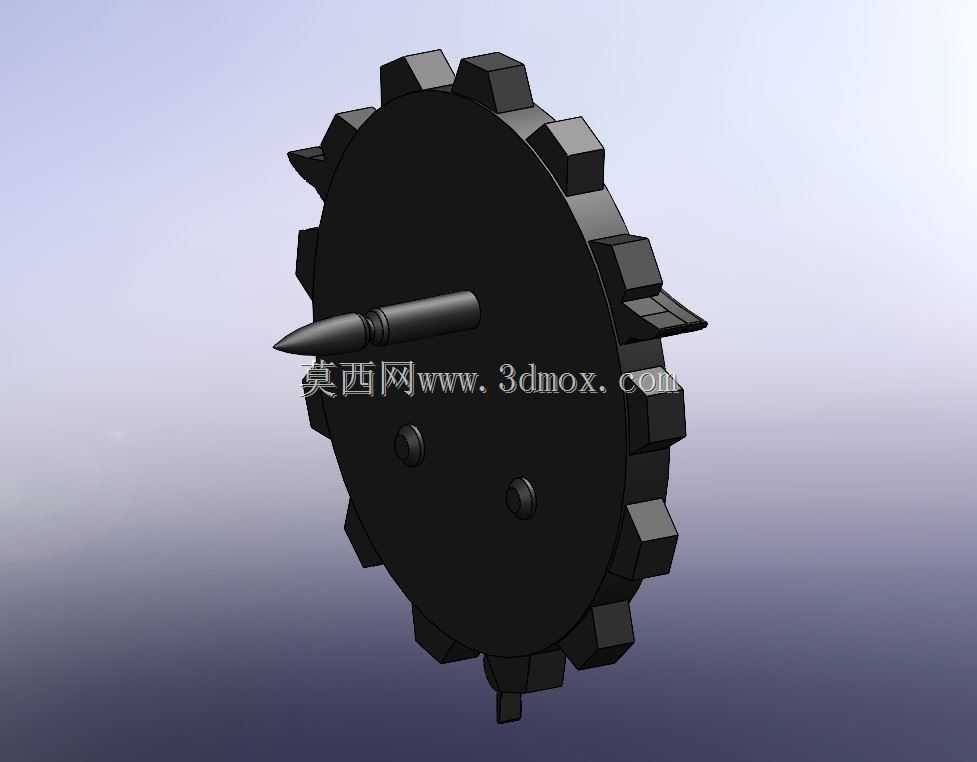

　　从安装边界来看，整个饰件的外轮廓是规则的圆形，最大外径控制在适合手持或者佩戴的尺寸区间，背面预留了平整的安装基面，既可以粘贴别针结构作为胸针使用，也可以加装磁片吸附在金属设备表面，还能通过预留的微型挂孔搭配挂绳作为挂饰使用。不同使用场景下的安装适配都做了预留，不需要对主体结构做二次加工就能完成装配。杖身底部的尖端做了钝化处理，没有保留尖锐的端头，避免作为随身饰件时存在安全隐患，同时尖端的长度刚好和整体造型比例协调，不会因为钝化处理破坏双蛇杖的整体辨识度。

　　功能特性上，整个造型没有可活动的分体结构，是一体化的实心造型，结构强度足够应对日常的磕碰、摩擦，表面的所有浮雕纹理深度都控制在0.3-0.8mm之间，不管是采用光固化3D打印做树脂原型，还是采用失蜡铸造做金属成品，都能完整还原纹理细节，不需要后期做大量的打磨修整。齿轮外圈的齿形数量经过调整，刚好和内圈双蛇杖的螺旋圈数形成视觉上的协调比例，不会出现齿形过密或者过疏带来的违和感。蛇身表面的鳞片纹理做了简化处理，没有做过于细碎的纹理刻画，避免在小尺寸成型时出现纹理糊连的问题，同时又能通过浅浮雕的光影变化体现蛇身的立体感。

　　在实际的工程化落地过程中，这个造型的拔模角度做了统一处理，所有垂直于安装基面的侧壁都预留了1.5度的拔模斜度，如果采用注塑或者压铸工艺批量生产，不需要额外做结构拆分就能顺利脱模。各个造型元素的衔接位置都做了壁厚均匀化处理，最薄的翼尖位置壁厚也不小于1mm，不会出现注塑缩印或者铸造冷隔的缺陷。整体重量经过测算，采用树脂打印时重量不足10g，作为胸针佩戴时不会出现拉扯衣物变形的问题，采用不锈钢或者黄铜铸造时重量也能控制在30g以内，作为随身配饰的负重感完全在可接受范围内。

　　不同于普通的文创徽章只注重视觉效果，这个设计从一开始就兼顾了不同成型工艺的可行性，不管是个人用户用桌面级FDM或者光固化3D打印机做单件制作，还是工厂做小批量的金属成品生产，都不需要对模型做额外的修复调整，模型的所有曲面都是连续的G2连续，不存在破面、重叠面、非流形几何这些会影响切片或者成型的问题。各个特征的尺寸比例都经过反复调整，齿轮的齿宽、双蛇杖的杖身直径、双翼的展开长度三者之间的比例经过多轮优化，不管是从正面平视还是从侧方45度观察，都不会出现比例失调的问题。作为跨领域的纪念饰件，它没有加入多余的文字标识，保留了符号本身的识别性，不同使用场景下都能通过两个核心符号传递出医工交叉的领域属性，不需要额外的文字说明就能让相关领域的从业者快速识别出对应的专业内涵。
