山地自行车盘式制动转子结构设计

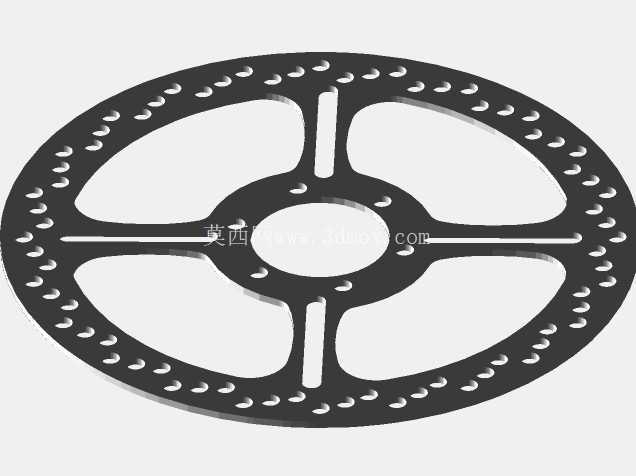

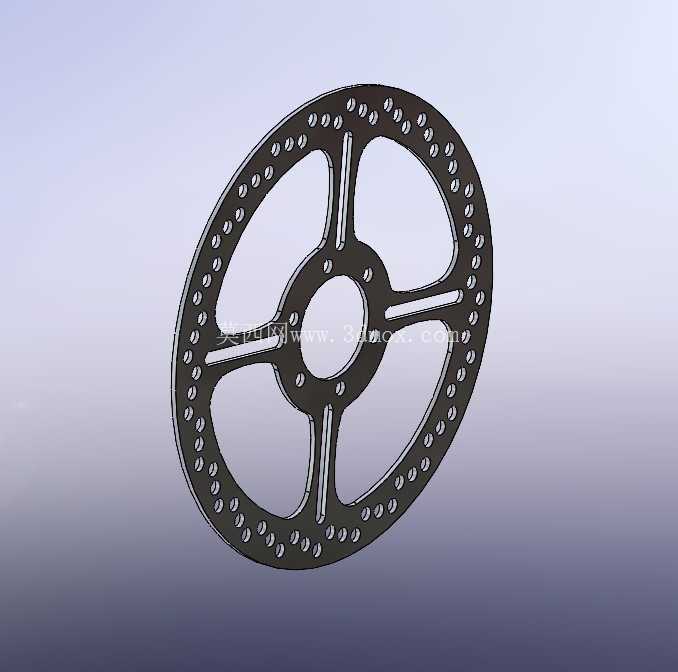

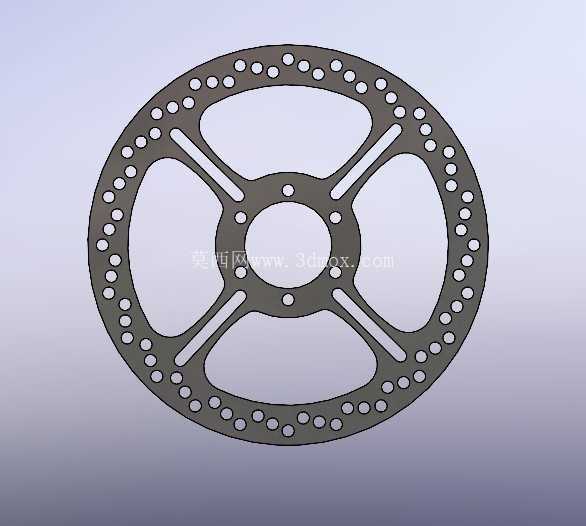

　　该零件围绕山地自行车盘式制动系统的实际使用需求展开，主体为环形薄壁金属转子，外圈均布密集散热与减重孔，中部通过五根辐条状支撑臂连接中心安装座，中心设置轴孔与周向固定孔位，整体采用平板式轮廓，适配激光切割工艺直接从金属板材成形。

　　从骑行制动场景看，盘式转子安装于车轮花鼓与卡钳之间，制动时卡钳两侧摩擦片夹紧转子环形摩擦带，通过接触摩擦将车轮转动动能转化为热能耗散，实现减速或驻车。外圈连续排布的小孔首先承担散热功能：长距离下坡、连续制动时，摩擦产生的热量可通过孔边快速对流释放，降低转子温升，减少摩擦片热衰退；同时孔洞打断环形实体材料，在保证摩擦环刚度的前提下大幅削减零件重量，降低车轮转动惯量，使山地车在爬坡、加速、转向时的响应更轻快。

　　结构布局上，外圈保留完整宽幅摩擦环带，为摩擦片提供连续、平整的贴合工作面，避免制动过程中出现接触间断、制动力脉动；五根支撑臂沿中心座径向均匀分布，形成对称承载骨架，将制动扭矩从外圈摩擦区可靠传递至中心花鼓安装面，臂身开设长条形镂空槽，进一步去除非承载区域材料，也让泥水、碎屑在越野骑行中可直接穿过，减少砂石卡在卡钳与转子之间造成的磨损、异响。中心安装座的孔径、孔位分布按照标准山地车花鼓接口设定，安装时转子贴合花鼓端面，紧固件穿过固定孔锁紧，端面跳动量需控制在卡钳允许公差范围内，防止摩擦片偏磨、制动拖滞。

　　设计过程中优先考虑板材加工可行性：整个转子为等厚度平面零件，所有外轮廓、孔位、镂空槽均为二维切割特征，无需复杂锻压、铸造工序，激光切割后仅需对摩擦面做平整处理、边缘去毛刺即可投入使用，小批量定制或维修替换时加工周期短、成本可控。材料选型偏向常用不锈钢或高强度钢板，兼顾摩擦耐磨性、户外防锈能力与结构韧性，承受紧急制动的夹紧力、扭矩冲击时不易变形开裂。

　　工程校核层面，环形摩擦带的宽度需匹配对应卡钳摩擦片的接触面积，保证单位面积压力处于合理区间，既避免接触应力过高导致摩擦片过快磨损，也防止摩擦面积不足引发制动力不够；支撑臂的数量、截面宽度经过受力平衡，五臂布局在减重效果与径向刚度之间取得折中，制动时转子轴向变形量小，卡钳活塞行程稳定；外圈小孔的孔径、孔间距均匀排布，既保证散热开孔率，也避免孔间材料截面过窄形成应力薄弱带，在越野颠簸、反复制动载荷下维持结构完整性。

　　实际装配边界方面，转子装入花鼓后需保证摩擦环平面与卡钳钳口平行，轴向位置对准摩擦片中心，周边预留卡钳安装、车轮拆装的间隙，镂空结构同时方便清理骑行中粘附的泥土；轻量化的转子降低了车轮非簧载质量，对山地车在颠簸路面的操控灵活性、悬挂响应都有正向作用，可作为通勤、越野自行车盘刹系统的替换或改装配件使用。
