3M兼容过滤器端口气堵密封件

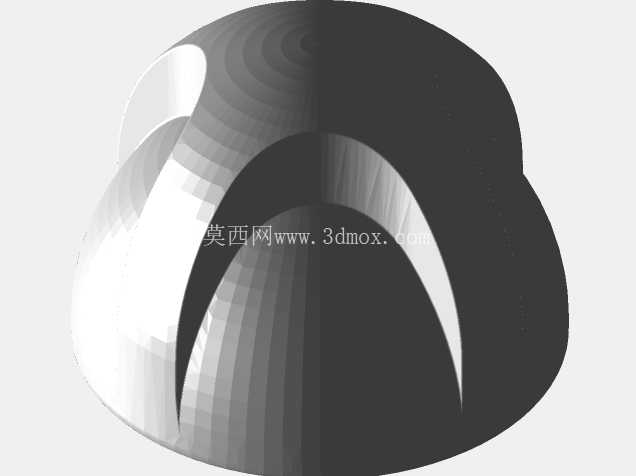

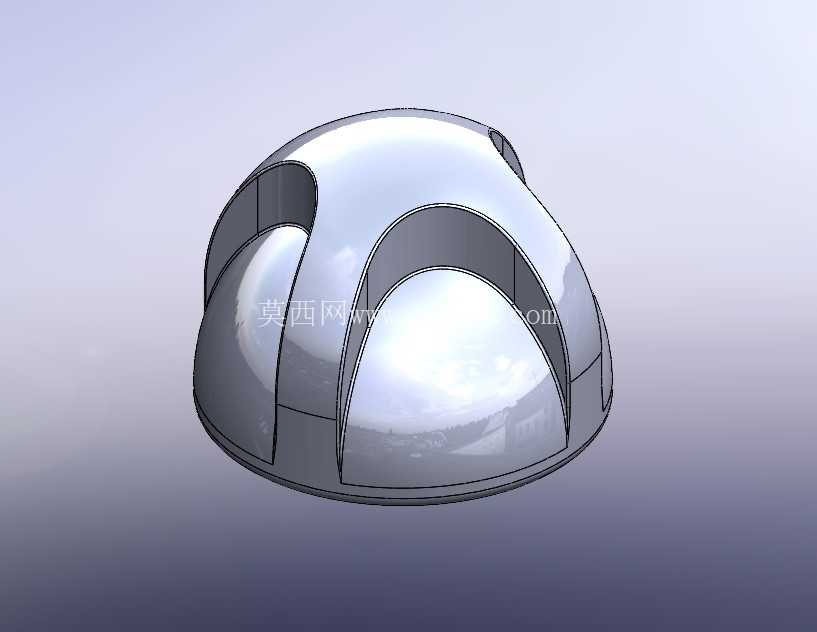

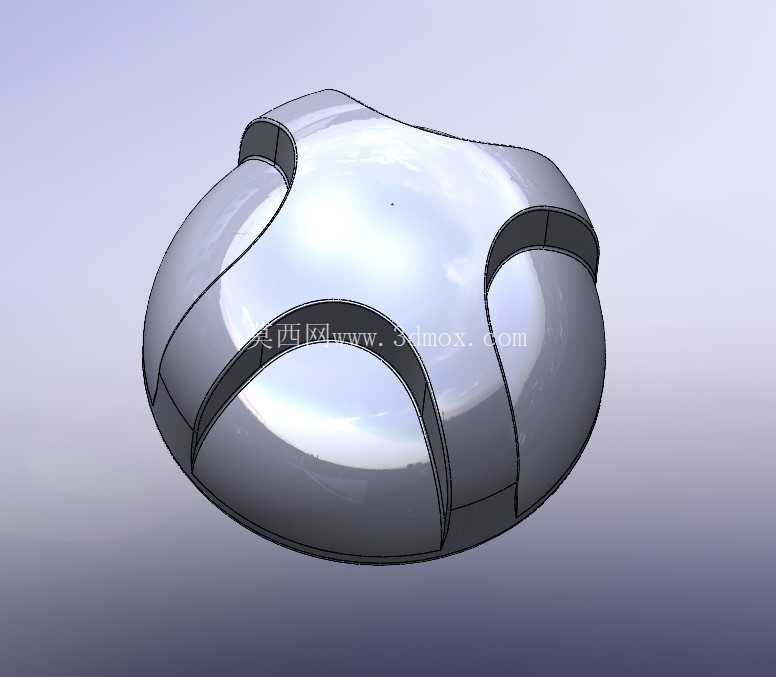

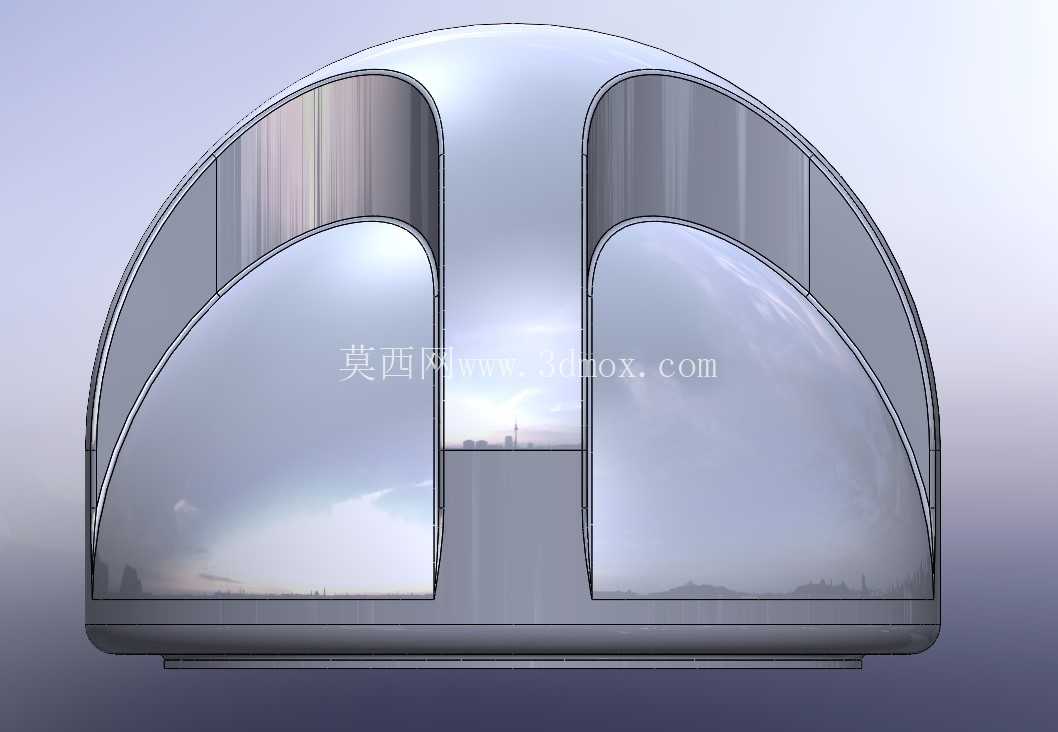

　　从结构设计逻辑来看，这款气堵没有采用常规的硬塞式过盈配合结构，而是做了带弧形过渡的球面主体加四道均布卡合槽的构型，主体的球面弧度完全贴合过滤器端口的外缘倒角，安装时不需要额外施加较大的轴向推力，只需要对准端口后轻轻按压，四道卡合槽就会顺着端口的定位凸筋滑入卡合位，依靠槽壁与凸筋的侧向挤压力实现周向固定，同时球面内侧的环形贴合面会均匀压在端口的密封端面上，不会出现硬塞结构常见的局部压合过紧导致端口开裂、或者压合不均出现漏气缝隙的问题。在低强度间歇式过滤作业场景中，过滤元件的使用寿命往往受端口非工作时段进尘、受潮影响出现提前衰减，这类场景常见于小型实验室通风过滤、个人呼吸防护装备备用存放、小型气动回路支路临时封堵等工况，不少作业人员会选择在过滤器闲置时用端口堵塞件封闭进出气端，减少外界杂质进入滤材内部的概率，以此延长单支过滤器的实际使用周期，降低耗材更换频次。这款适配3M规格过滤器的端口气堵，正是针对这类非连续、低负荷的过滤使用需求设计的配套密封配件。

　　考虑到实际使用中操作人员可能佩戴防护手套进行拆装，整个气堵的外轮廓没有尖锐棱角，所有棱边都做了R0.8以上的圆角处理，球面主体的直径比过滤器端口外径大出3mm左右，佩戴丁腈手套或者帆布手套时也能轻松捏住主体完成插拔，不会出现打滑脱手的情况。从安装边界尺寸来看，这款气堵的总高度控制在12mm以内，安装后突出过滤器端口的部分不超过8mm，多支过滤器并排存放或者安装在紧凑的设备支架上时，相邻的过滤器之间不会因为气堵突出部分出现干涉，不需要额外调整设备上过滤器的安装间距，能够直接适配原有3M过滤器的安装空间，不需要对配套的设备接口、存放架做任何改造。

　　在功能特性上，这款气堵的密封面做了微弧面处理，和过滤器端口的平面接触时，会形成一圈宽度约1.5mm的环形密封带，即使端口端面存在轻微的加工划痕或者附着少量浮尘，也能依靠密封带的均匀压合实现可靠的气密封堵，避免外界的水汽、粉尘从端口缝隙进入滤材内部，导致滤材受潮板结或者被杂质提前堵塞。和常见的橡胶防尘塞不同，这款气堵的卡合结构是刚性定位，安装到位后会有清晰的卡位触感，不需要反复调整确认是否装到位，同时拆卸时只需要捏住主体轻轻转动15度左右，让卡合槽对准端口凸筋的间隙就可以直接拔出，不会出现橡胶塞老化后粘在端口上、需要撬动才能取下的问题。在实际选型适配时，需要注意这款气堵针对的是低强度应用场景下的闲置封堵，也就是过滤器单次使用时长不超过4小时、累计使用时长不超过额定寿命60%的工况，这种工况下过滤器本身的滤材容尘量还有较大剩余，用这款气堵做好端口密封后存放，下次使用时滤材的过滤效率不会出现明显下降，能够有效减少不必要的耗材更换；如果是在高粉尘、高湿度的连续作业工况下，过滤器达到额定使用寿命后还是需要直接更换，不能依靠封堵端口来超期使用，避免过滤效率不达标影响作业安全。

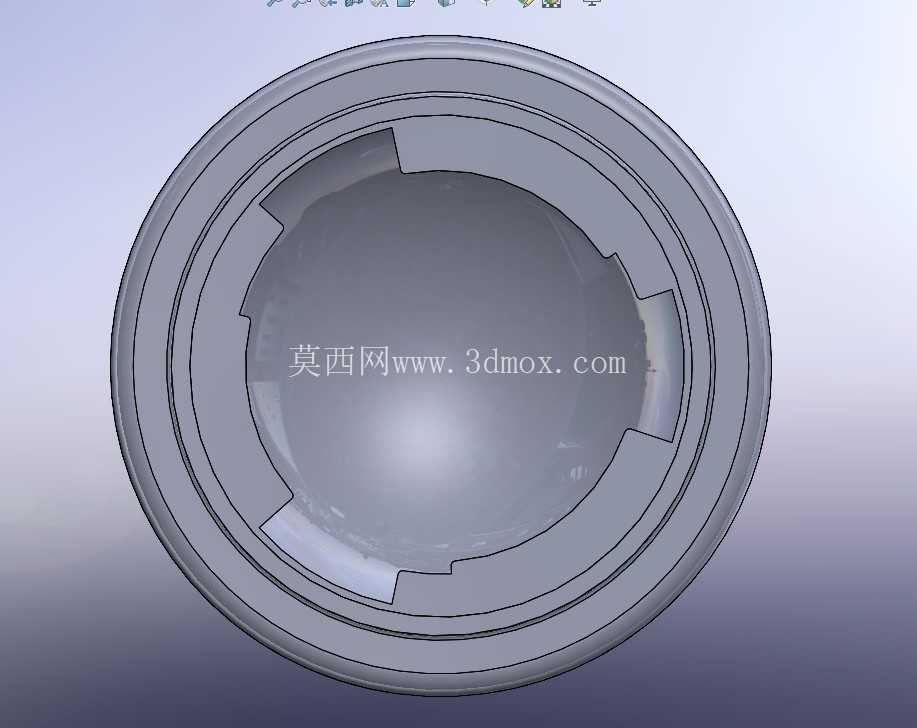

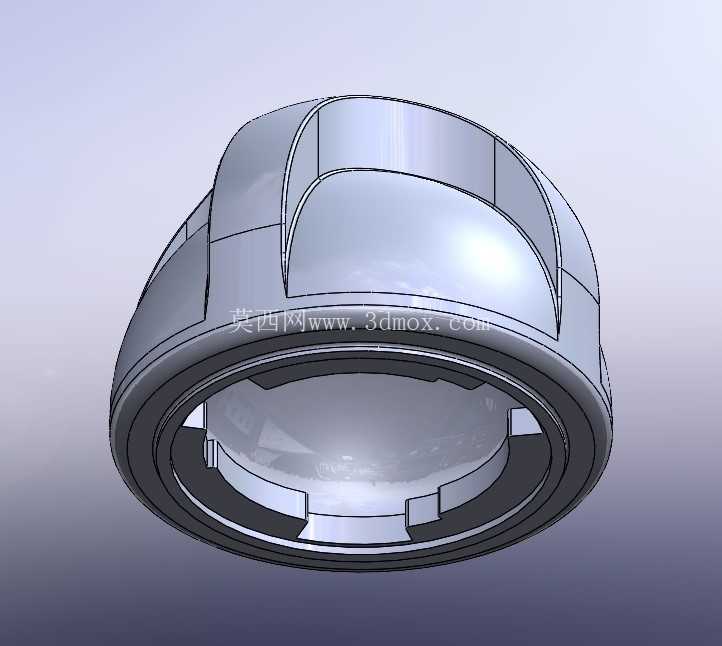

　　从建模细节来看，整个零件的所有曲面都做了G1连续过渡，卡合槽的根部做了R1的圆角加强，避免反复插拔时出现应力集中导致槽根开裂，球面主体的壁厚均匀控制在2mm，既保证了足够的结构强度，插拔时不会出现明显的形变，也不会因为壁厚过大导致零件整体偏重，安装在端口上长期存放不会因为自重出现松脱。另外，四道卡合槽采用90度均布设计，安装时不需要对准特定的角度，任意方向都可以顺利卡入，降低了现场操作人员的安装难度，即使是没有经过专门培训的人员，也能快速完成安装操作，不会出现装歪、装不到位的情况。
