手表日内瓦停顿机械机芯轮组结构

　　这套轮组结构核心应用于传统机械腕表的上弦止逆限位环节，是机械机芯里保障上弦操作安全性的核心功能组件，日常佩戴过程中手动或自动上弦时，这套结构会全程介入工作，避免上弦过度造成发条疲劳断裂，同时也能在上弦到位后给出明确的触感反馈，让使用者清晰感知上弦行程的终点。从功能实现逻辑来看，带凸弧限位段的六齿星轮承担核心止挡作用，与之啮合的上弦齿轮在旋转过程中，每转过六分之一周，就会被星轮的凸弧段卡止，刚好匹配机械腕表常规上弦的最大转动圈数限制，不会出现多转过载的问题。设计这套结构时，首先要考虑的是机芯内部的安装空间边界，腕表机芯内部空间极其紧凑，轮片的厚度、齿顶圆直径都要严格适配对应机芯的夹板安装位，两个轮片的中心距需要严格按照啮合传动比计算，既要保证齿轮啮合的侧隙在合理范围，避免传动卡滞，也要控制齿侧间隙不能过大，防止上弦过程中出现虚位晃量。轮片的中心方孔是专门适配机芯轴榫的安装结构，方孔的尺寸公差需要严格控制，既要保证与轴榫的过盈配合量足够，避免轮片在轴上打滑空转，也要防止过盈量过大造成装配时轴榫变形。

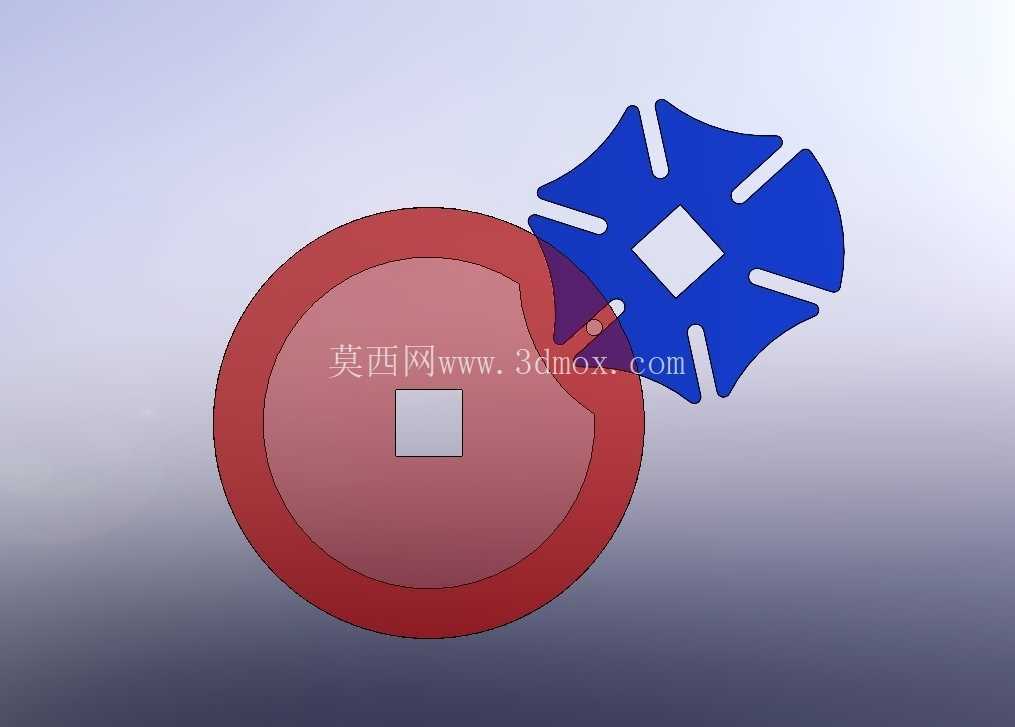

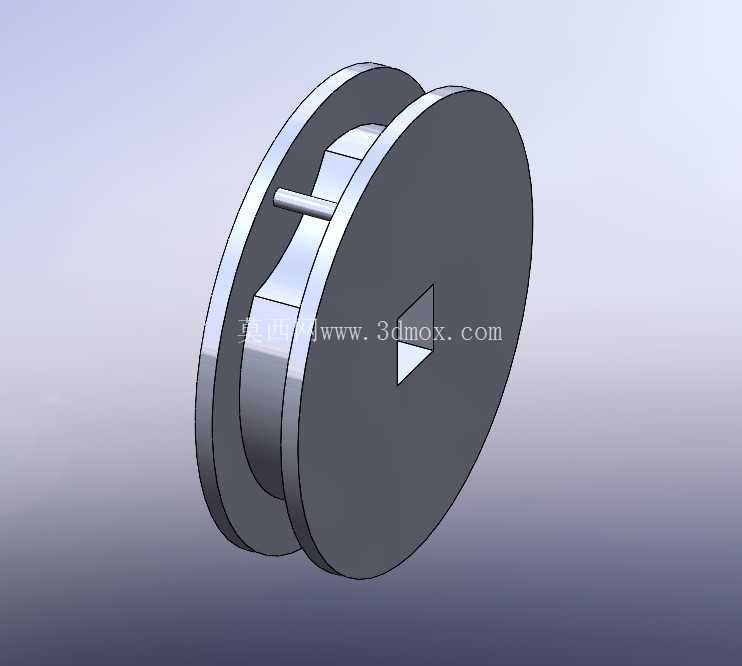

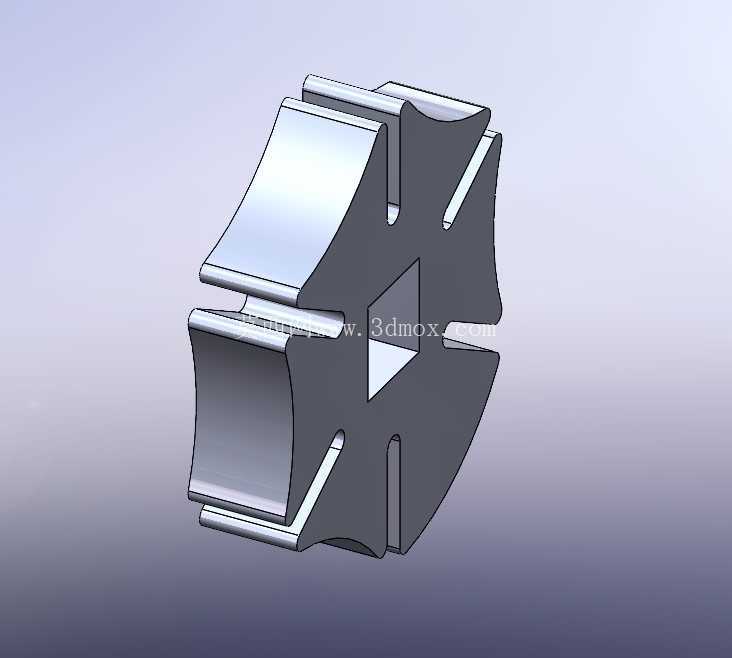

　　从结构细节来看，红色轮片为上弦传动轮，外缘的轮齿负责传递上弦时的扭矩，中间的环形减重槽是为了在保证轮片结构强度的前提下，尽可能降低轮片的转动惯量，减少上弦过程中的能量损耗，同时也能减轻机芯整体重量，符合腕表轻量化的设计要求。蓝色的六齿星轮每一个齿槽的角度都经过精确计算，齿端的圆弧过渡是为了在卡止和释放过程中减少刚性冲击，避免长期使用后齿端出现磨损崩缺，延长机芯的使用寿命。实际装配时，两个轮片的轴向间隙需要控制在0.02到0.05毫米之间，间隙过大会造成轮片轴向窜动，影响啮合精度，间隙过小则会增大转动阻力，甚至出现轮片与夹板摩擦的问题。

　　这套结构的传动比经过反复调校，上弦轮转六圈时星轮刚好转一圈，刚好触发限位动作，这个圈数是根据对应发条的最大上紧圈数设定的，既能保证发条上满储备足够的走时能量，也不会让发条超过弹性形变极限。在材料选择上，这类轮组通常会采用高硬度的铜合金或者钢质材料制作，表面做抛光处理减少摩擦阻力，齿面的粗糙度需要控制在Ra0.8以下，降低长期运转的磨损量。设计建模过程中，需要先确定两个轮的中心安装距，再根据传动比计算各自的齿数和模数，齿形采用标准的钟表齿轮齿形，和普通工业齿轮的渐开线齿形有明显区别，钟表齿轮的齿形更侧重小扭矩下的传动平稳性，以及卡止动作的可靠性。

　　轮片上的方孔需要和轴榫的方轴段做适配设计，方孔的四个角需要做微小的倒角，避免装配时应力集中造成孔边开裂。在实际使用场景中，这套结构除了应用在传统机械腕表上，也可以移植到一些需要定圈数限位的小型精密传动机构中，比如小型计时装置、精密微调机构的行程限位环节，只要调整星轮的齿数和凸弧段的角度，就可以适配不同的限位圈数需求。建模时需要特别注意两个轮的运动干涉检查，在星轮转位的整个过程中，轮齿和凸弧段不能和周边的夹板、其他传动轮发生碰撞，所有的运动边界都要预留足够的安全间隙，同时也要尽可能压缩结构占用的空间，适配精密设备紧凑的内部布局。
