园林座椅注塑成型模具结构设计

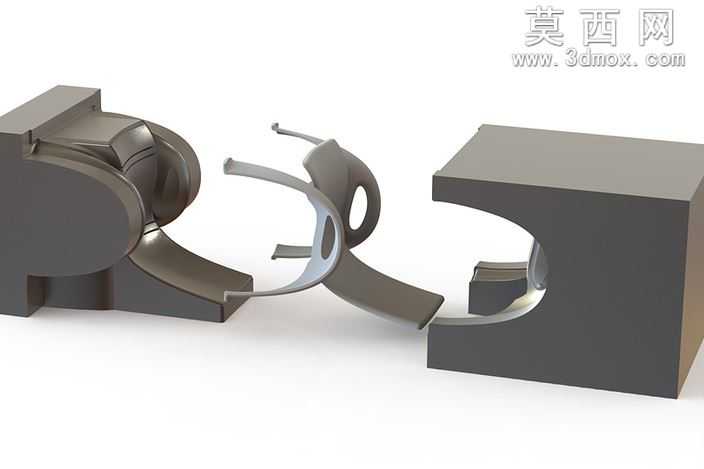

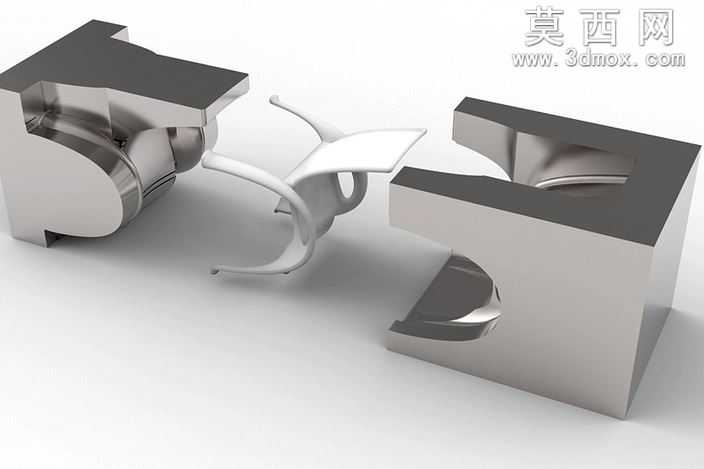

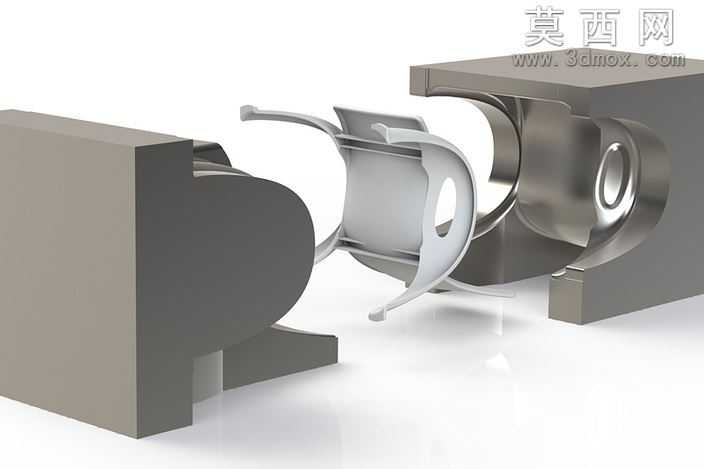

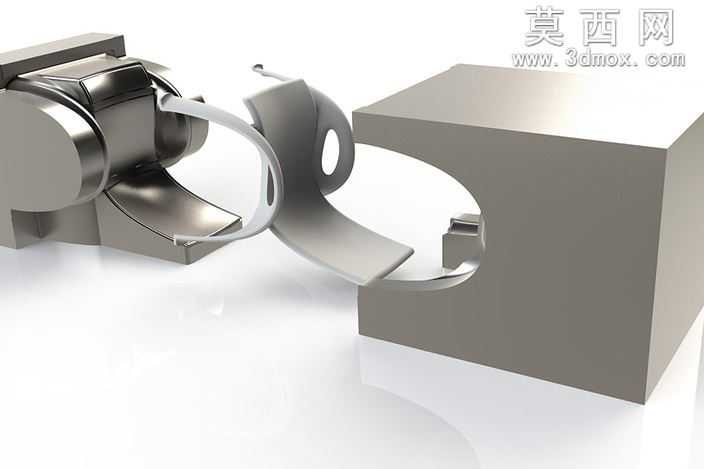

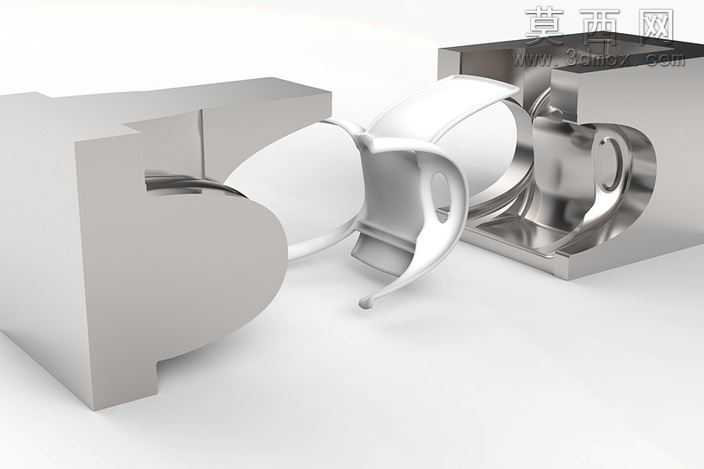

本作品为园林座椅的两片式注塑成型模具三维设计，整体建模过程依托三维参数化设计环境完成，从园林椅塑件的结构特征逆向推导模具的分型、抽芯与合模定位逻辑。建模初期先完成园林椅塑件的曲面重构，针对座椅靠背的流畅弧面、扶手的过渡曲面以及椅身的薄壁支撑结构，先通过草绘勾勒塑件的外轮廓基准线，再运用放样、曲面填充、缝合加厚等命令生成完整的塑件实体，反复校验塑件的壁厚均匀性，避免出现壁厚突变导致的注塑填充缺陷。完成塑件建模后进入模具设计环节，首先确定分型面的选取逻辑，沿着塑件的最大轮廓线拆分动模与定模，针对座椅侧方的内凹卡扣结构，设计了侧向抽芯滑块机构，滑块的导滑面采用斜导柱驱动结构，建模时精准计算斜导柱的倾斜角度与抽芯行程，确保开模过程中滑块能够平稳脱离塑件的倒扣区域，不会出现拉伤塑件表面的问题。模具的型腔与型芯部分采用整体式镶件结构，建模时对型腔表面做了抛光级的曲面处理，还原塑件表面的顺滑质感，同时在型芯侧设计了均匀分布的冷却水道，水道沿着塑件的轮廓走向排布，确保注塑过程中型腔各区域温度均匀，减少塑件的冷却变形。合模定位部分设计了高精度的导柱导套结构，在模具的四个角位布置导柱，导柱与导套的配合公差在建模时做了参数化约束，保证动定模合模时的对位精度，避免出现错模导致的塑件飞边问题。针对注塑过程中的排气需求，在分型面的末端设计了细微的排气槽结构，槽深控制在不溢料的合理区间，及时排出型腔内的空气，避免塑件出现烧焦、缺胶等缺陷。整套模具的建模过程中，对所有的装配零件都做了干涉检查，模拟开模、抽芯、顶出的完整动作流程，验证各机构的运动行程不存在干涉冲突，顶出机构采用顶杆与推板结合的方式，顶杆的排布位置避开塑件的外观面，确保顶出过程中塑件受力均匀，不会出现顶白、顶变形的问题。材质渲染阶段，将模具的模架部分赋予钢材的磨砂金属质感，型腔与型芯的成型面赋予镜面抛光的金属材质，中间的塑件样件赋予户外硬质塑料的哑光质感，通过光影渲染清晰展现模具与塑件的装配关系，直观呈现模具开模后的状态，完整还原了两片式模具成型园林椅塑件的结构逻辑，整套设计兼顾了注塑生产的工艺可行性与模具结构的稳定性，针对园林椅这类带复杂曲面的户外塑件，优化了分型与抽芯的结构设计，能够有效提升注塑生产的良率。
