多腔弯管接头注塑成型模具结构设计

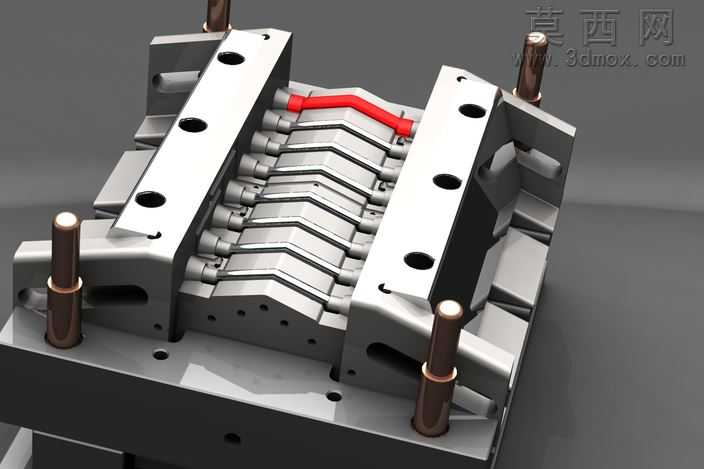

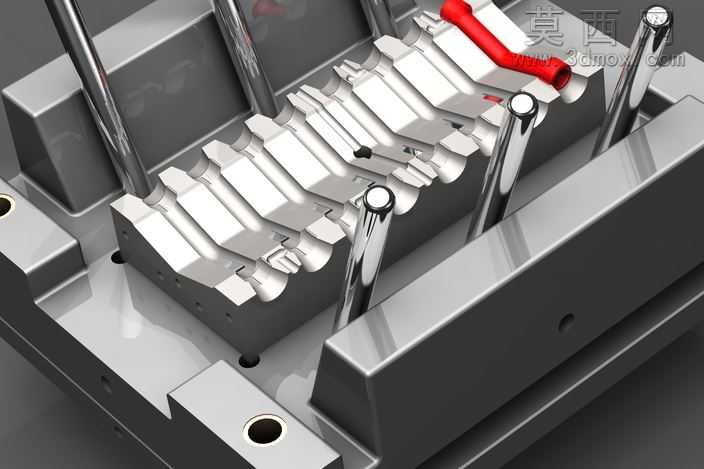

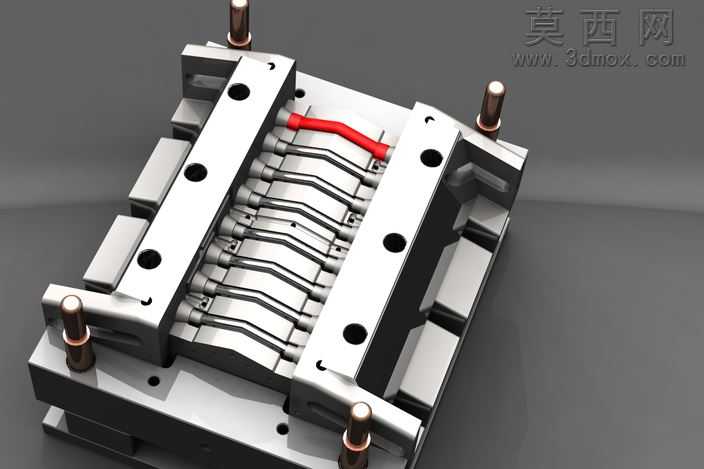

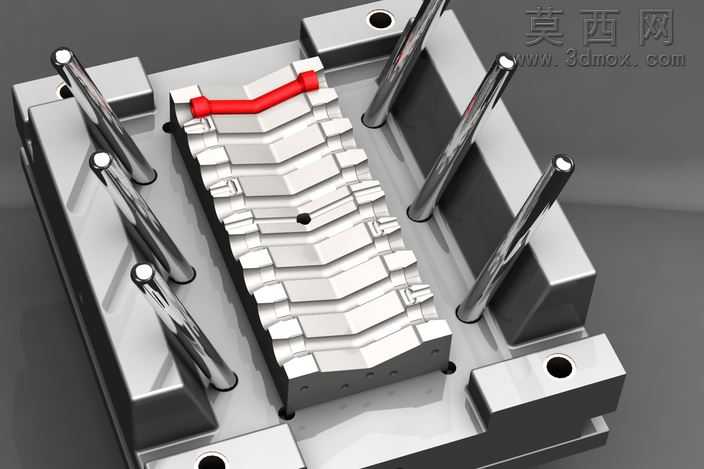

本作品为弯管类接头的注塑成型模具三维设计，采用一模多腔的排布结构，可在单次注塑循环中完成多个弯管接头塑件的成型，有效提升批量生产效率。建模阶段依托三维参数化设计思路完成全结构搭建，对模具的各个组成部件进行了精准的尺寸匹配与装配约束，完整还原了注塑模具的真实装配逻辑。模具整体采用标准模架结构，上下模板通过多组精密导柱导套实现合模导向，导柱表面做了耐磨材质的模拟处理，保证长期开合模过程中的定位精度，避免合模错位导致的塑件飞边、尺寸超差问题。成型部分针对弯管接头的特殊形态，设计了对应弧度的抽芯成型结构，可在开模过程中完成侧向弯管部位的抽芯动作，避免塑件脱模时出现结构拉伤、变形问题，流道设计采用平衡式排布，确保注塑过程中熔融塑料可以均匀填充各个模腔，保证不同模腔产出的塑件质量一致。冷却系统沿模腔轮廓做了随形排布的水道设计，可在注塑保压完成后快速带走模腔热量，缩短塑件冷却定型时间，提升整体生产节拍。渲染阶段对模具各部件做了差异化的材质赋予，模板部分采用模具钢的金属磨砂材质，还原真实模具的金属质感与加工纹理，导柱、导套等运动部件做了表面抛光的金属亮面处理，区分不同功能部件的视觉表现，红色标识的流道凝料部分采用半透明塑料材质，直观展示流道的走向与填充状态。整套设计完整覆盖了注塑模具的成型、导向、抽芯、冷却等核心功能模块，结构设计合理，各部件之间无干涉问题，可直接用于模具设计的参考学习，帮助理解弯管类注塑件的模具设计思路与结构排布逻辑，掌握多腔模具的平衡流道设计、侧向抽芯结构的设计要点，理解注塑模具各部件的配合关系与工作原理。
