挤奶衬板加工专用精密模具工具设计

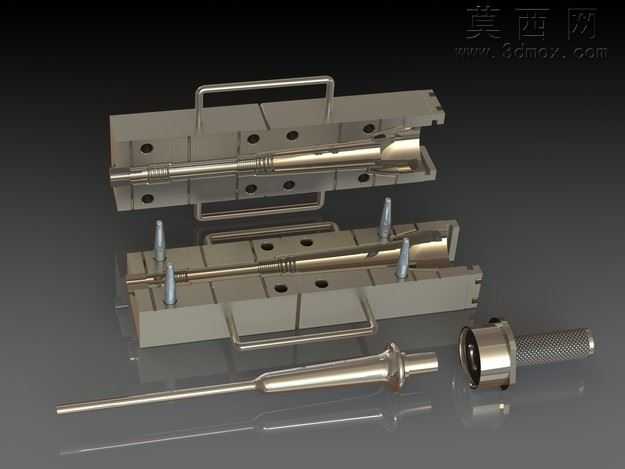

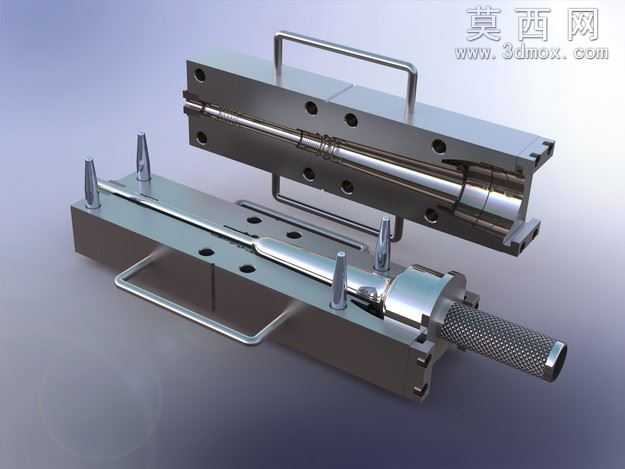

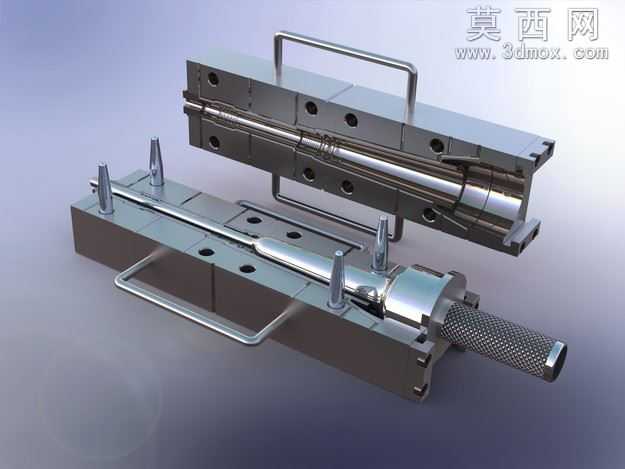

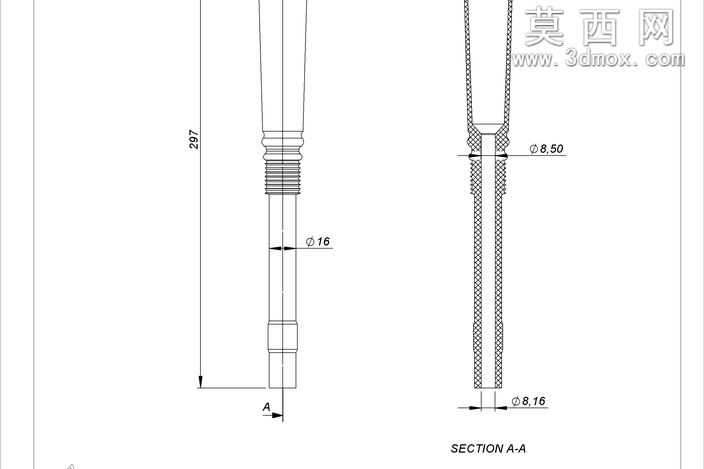

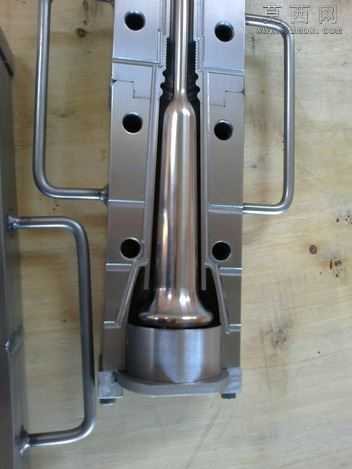

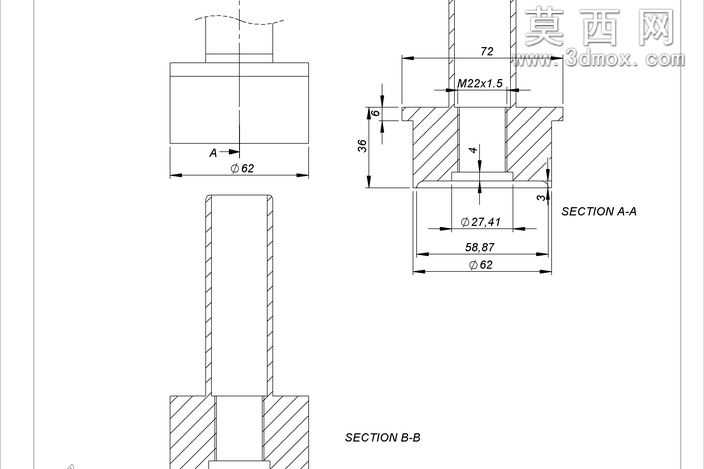

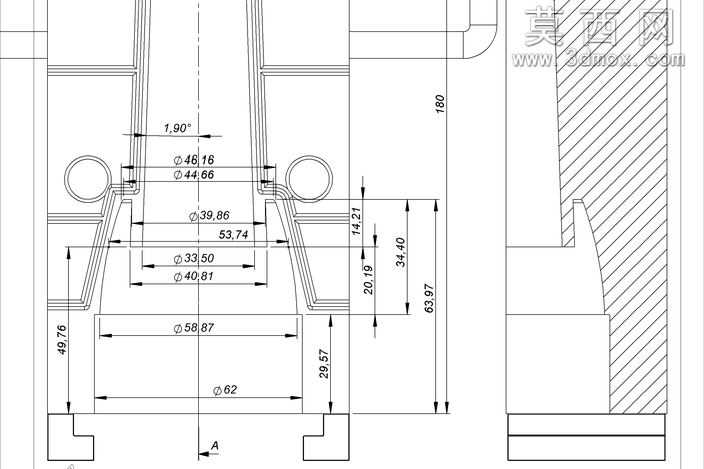

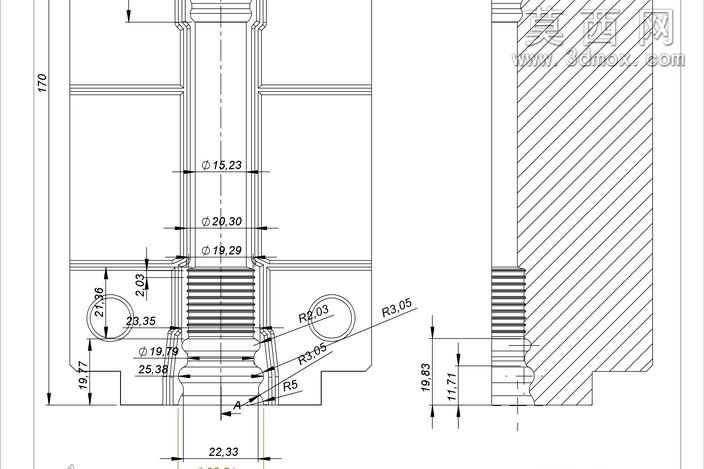

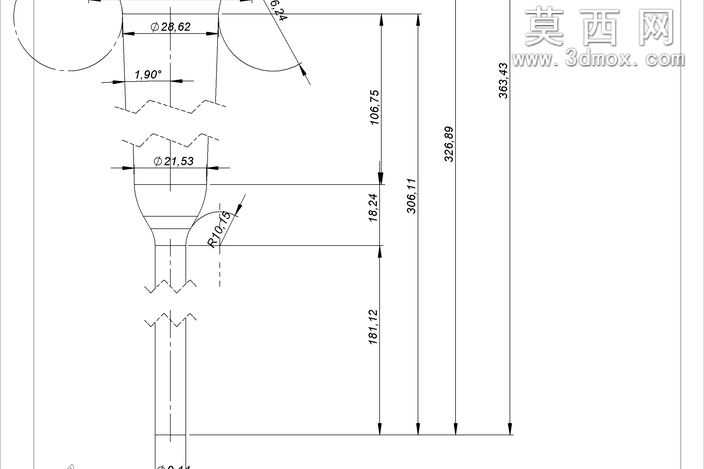

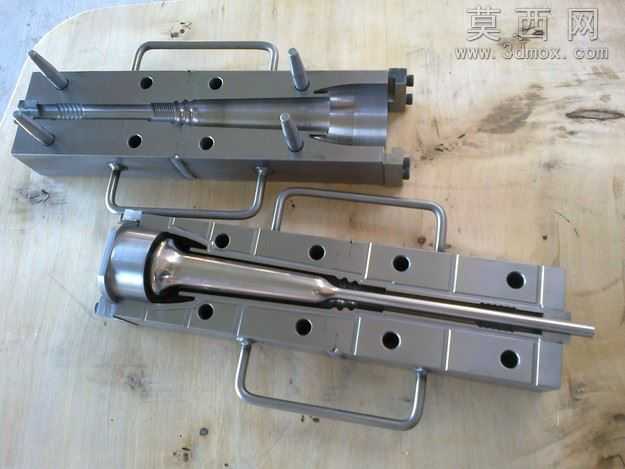

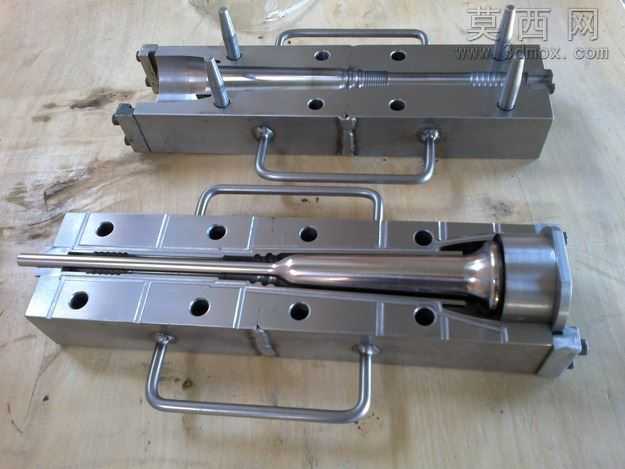

本作品为挤奶衬板生产配套的专用模具工具三维建模成果，建模阶段围绕挤奶衬管的成型精度需求展开，首先对模具的上下模腔、定位销柱、开合导向结构进行1:1参数化建模，严格匹配挤奶衬管的曲面弧度、壁厚尺寸与端部定位结构，确保模腔合模后无错位缝隙，避免成型过程中出现飞边、壁厚不均的问题。模型完整还原了模具的手提式金属框架结构，框架采用弯折金属杆件建模，边角做圆弧过渡处理，既满足生产场景中模具快速转移、开合操作的人机需求，也通过结构设计强化了模架的整体刚性，降低反复开合过程中的形变量。模具端部的滚花操作手柄做了精细化纹理建模，还原滚花的凹凸网格结构，保证操作时的摩擦力，避免开合模具时出现打滑问题；定位销柱采用锥度设计建模，合模时可自动导正上下模位置，无需额外校准即可保证模腔同轴度。材质渲染阶段，模架主体采用哑光金属钢材材质，调整金属粗糙度参数还原工业模具的磨砂金属质感，导柱、模腔内壁做抛光金属材质处理，模拟模具内腔的高光镜面效果，手柄的滚花部分做纹理凹凸映射，还原防滑纹理的触感，手提框架做亮面金属质感处理，区分不同部件的材质差异，让模型整体视觉效果贴近真实生产用模具的实物状态。结构设计上，该模具采用上下对开式结构，模腔内部预留衬管成型的完整流道与成型腔，定位结构分布在模架四角，保证合模压力均匀分布，避免局部压力过大导致模腔变形，同时模具的开合结构无复杂冗余部件，方便生产过程中的快速拆模、取件与清洁维护，适配挤奶衬板这类耗材类配件的批量生产需求，建模过程中对所有配合面做了公差校验，确保各部件装配后无干涉，可直接用于后续的模具加工生产参考。
