带轮式复古玩具火炮结构设计

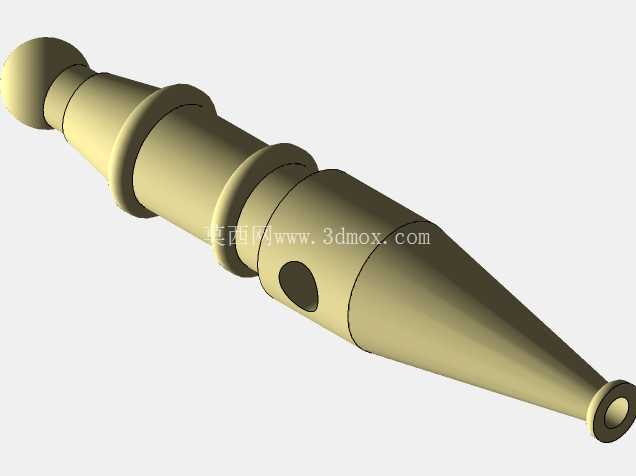

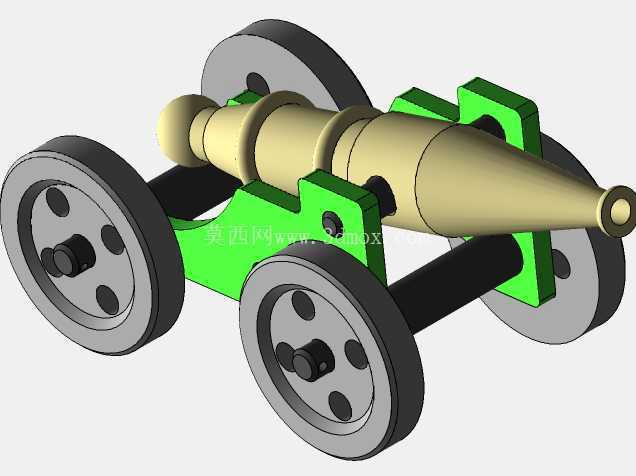

　　这款轮式玩具火炮的结构设计，最初的需求锚点是面向青少年科创教具、桌面装饰摆件以及拼装玩具赛道，核心是在还原老式滑膛火炮经典外形特征的前提下，兼顾结构的易装配性、把玩的安全性与结构稳定性，避免出现尖锐棱角、易脱落小零件带来的使用风险。从结构拆分来看，整套组件分为炮身主体、轮组行走机构、炮架固定支座三个核心模块，各模块之间采用轴孔过盈配合加定位卡接的连接方式，不需要额外粘接剂或者紧固件即可完成组装，既适配3D打印快速成型的生产工艺，也能满足普通用户徒手拼装的操作需求。炮身主体采用分段式曲面造型，从炮尾的圆弧堵头到中部的药室凸起段，再到前端逐渐收窄的炮口段，曲面过渡全部采用G1连续曲率设计，既还原了古炮的金属铸造质感，也避免了曲面突变带来的打印层厚不均、应力集中易断裂的问题；炮身内部为实心结构，不需要做内孔加工，大幅降低了建模与成型的难度，同时保证炮身整体的配重平衡，不会出现头重脚轻容易倾倒的问题。

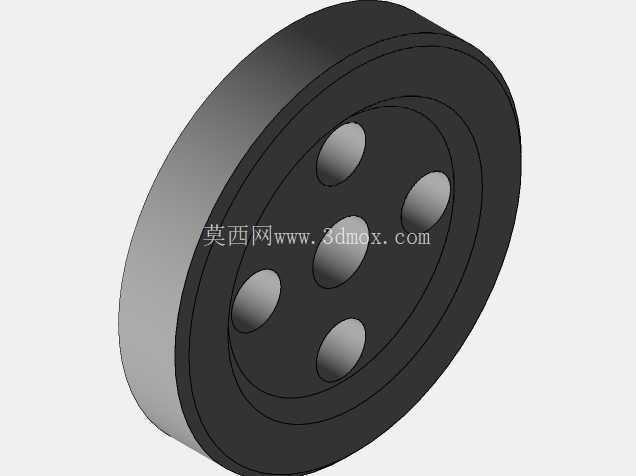

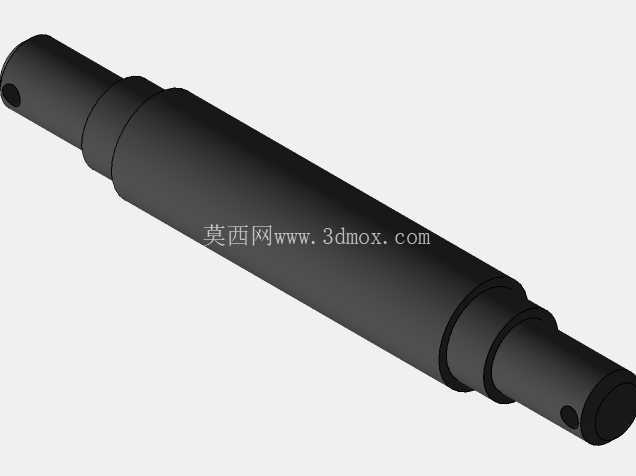

　　轮组部分采用四轮对称布局，前后轮轴为等直径光轴结构，直接穿入炮架支座的对应轴孔中，轮片采用三层复合结构设计，外层为模拟橡胶轮缘的宽边结构，中层为带四个圆形减重孔的轮辐结构，中心为与轮轴配合的轮毂凸台，轮毂凸台高出轮辐平面2mm，装配后与炮架支座侧面形成间隙配合，既保证轮子转动时不会与炮架发生摩擦卡滞，也能限制轮轴的轴向窜动，不需要额外加装轴端挡圈就可以实现轮组的轴向定位；四个轮子的直径完全一致，轮距与轴距的比例经过反复调整，保证整个炮身放置时的支撑面足够大，即使在15度倾斜的平面上放置也不会发生侧翻。

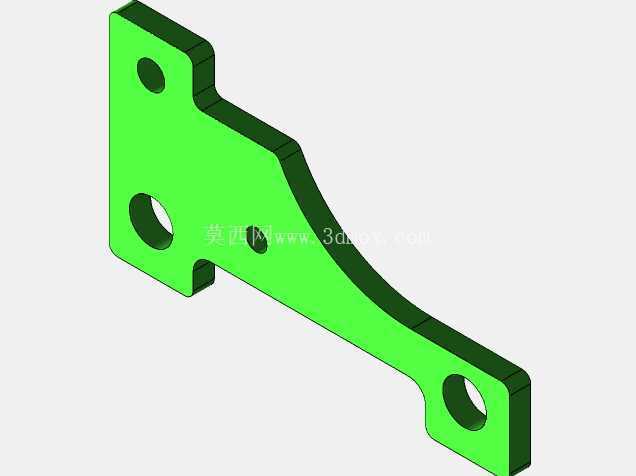

　　炮架支座采用左右对称的两片式绿色支架结构，支架上预留了炮身定位槽与轮轴安装孔，定位槽的弧度与炮身对应位置的外圆弧完全匹配，装配时炮身直接卡入定位槽即可完成径向定位，不需要额外的固定结构；支架底部的轮轴安装孔为同轴设计，孔位公差控制在0.1mm以内，保证轮轴穿入后不会出现卡滞或者晃动过大的问题。从安装边界来看，整套模型组装完成后总长度控制在180mm左右，总宽度为100mm，总高度为90mm，整体尺寸适配普通桌面摆件的摆放空间，也适配常规FDM3D打印机的成型幅面，不需要拆分打印就可以一次性完成所有零件的制作。在实际应用场景中，这款结构既可以作为青少年机械结构认知的教学教具，让学习者理解轴孔配合、对称结构设计、重心配平等基础机械设计知识，也可以作为静态装饰摆件放置在桌面、展柜中，还可以作为拼装玩具的组件，搭配其他场景配件打造复古军事主题的场景模型。设计过程中特意规避了所有可能产生安全隐患的结构，所有外露棱边都做了R1.5的圆角倒钝处理，没有小于3mm的易脱落细小零件，所有零件的壁厚都控制在2mm以上，保证成型后的零件强度，正常把玩过程中不会发生碎裂。

　　在建模逻辑上，所有特征都采用全参数化设计，轮径、轴距、炮身直径等核心参数都可以根据实际使用需求快速调整，比如需要做放大版的展示模型时，只需要调整全局参数即可完成整套模型的尺寸缩放，不需要重新绘制每个零件的特征；各零件之间的配合间隙统一设置为0.2mm，既适配3D打印的成型精度误差，也保证装配后的松紧度适中，不会出现过紧装不上或者过松容易散架的问题。轮组的转动阻尼经过结构优化，轮毂与支架接触面的接触面积控制在合理范围，既保证轮子可以顺畅转动，推动时可以平稳滑行，也不会因为阻尼过小导致放置时容易自行滑动。炮身与支架的连接采用卡接式设计，不需要粘接就可以实现牢固连接，同时也方便拆卸更换不同造型的炮身配件，拓展模型的可玩性。
