全木质结构桌面级小型数控加工设备

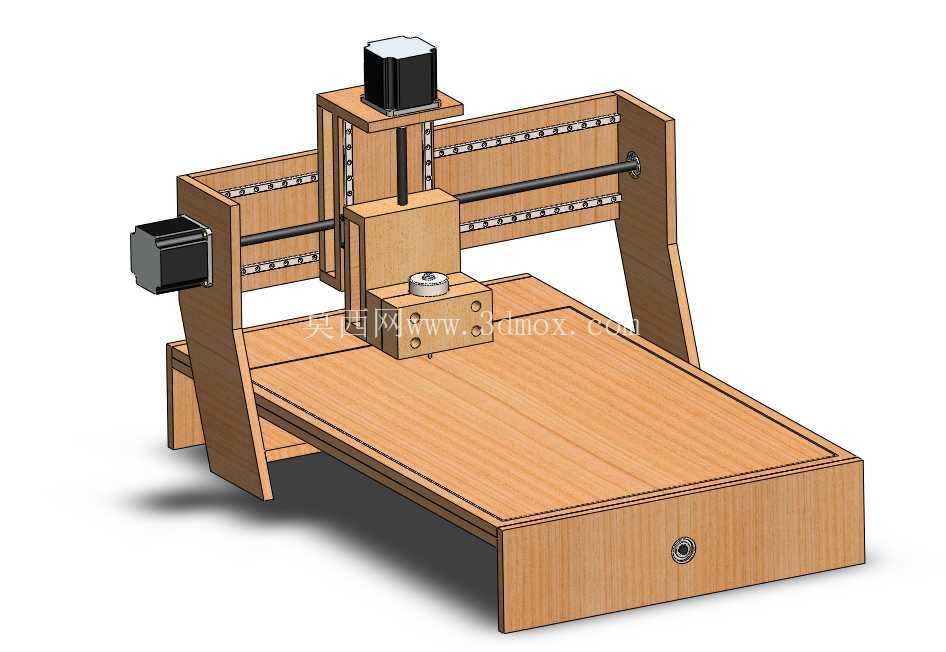

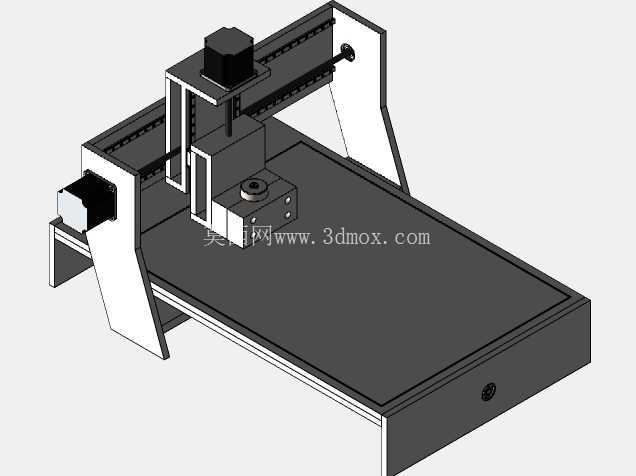

　　这款全木质结构的小型数控加工设备，核心定位面向个人DIY加工、教学实训、小型文创产品制作场景，可放置于普通工作台面使用，无需专门的工业场地配套，整体安装边界控制在常规桌面可容纳范围内，底座采用整体式木质箱体结构，既承担整机承重功能，也可内置控制电路、驱动模块等电气组件，减少外部走线带来的安全隐患与杂乱感。设备采用龙门式三轴传动布局，X轴沿工作台长度方向布置双光杆导轨配合丝杆传动，保证长行程移动的平稳性，Y轴传动组件集成于龙门横梁上，带动加工头实现横向进给，Z轴则通过垂直布置的滑台搭载加工主轴，完成垂直方向的进刀与退刀动作，三个轴的驱动端均采用标准步进电机安装位，可根据加工负载需求匹配对应扭矩的动力元件。

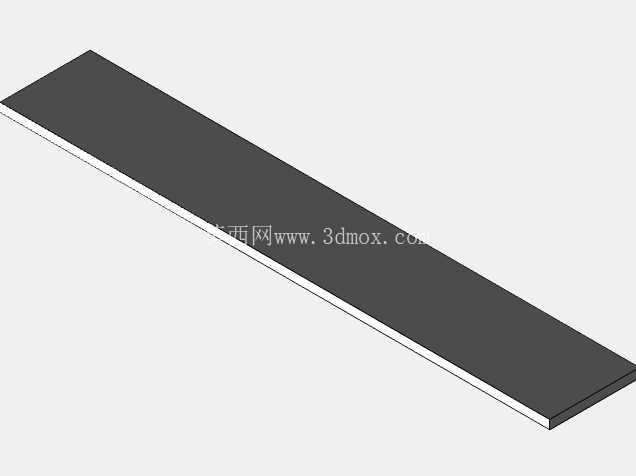

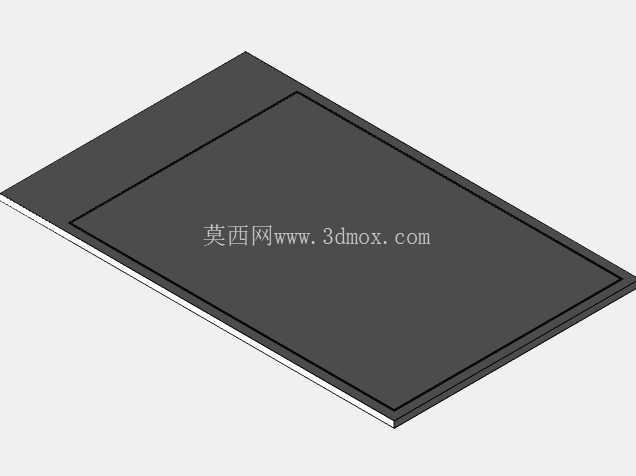

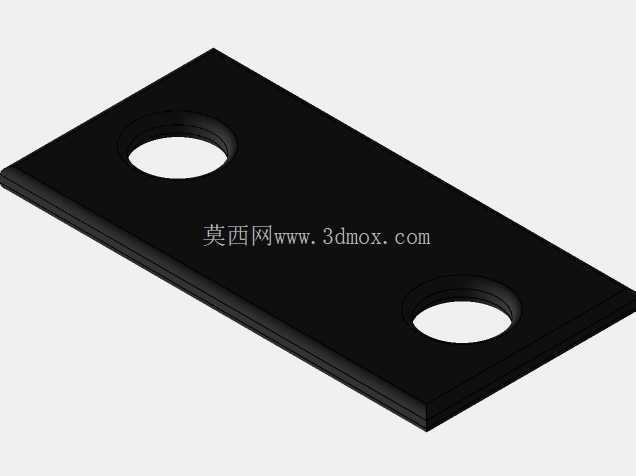

　　设计阶段充分考虑木质材料的加工特性，所有结构件均采用平板式拼接设计，无需复杂的金属切削加工即可完成零部件制作，侧板采用斜撑式结构强化龙门架的刚性，减少加工过程中产生的结构形变，工作台面采用整板式木质平台，可通过夹具固定亚克力、薄木板、软金属等轻型加工材料，满足浮雕制作、电路板铣削、小型零件轮廓加工等实际加工需求。从结构设计逻辑来看，该设备没有追求工业级机床的重切削能力，而是聚焦低负载、高精度的轻型加工场景，通过材料选型大幅降低整机制作成本与加工门槛，各传动部件的安装位均预留了标准件装配间隙，可兼容市面上常规的直线光杆、滚珠丝杆、联轴器等通用传动配件，后期维护与配件更换无需定制特殊零件。

　　整机的走线槽均集成在结构件的拼接缝隙处，避免线路外露干涉运动部件，主轴安装位采用通用夹头设计，可根据加工需求更换不同规格的刀具，适配不同材料的加工工艺要求，底座前端预留的锁孔结构可用于安装设备总开关或者电源接口，方便日常操作使用。
