弩具前置支撑固定结构三维设计

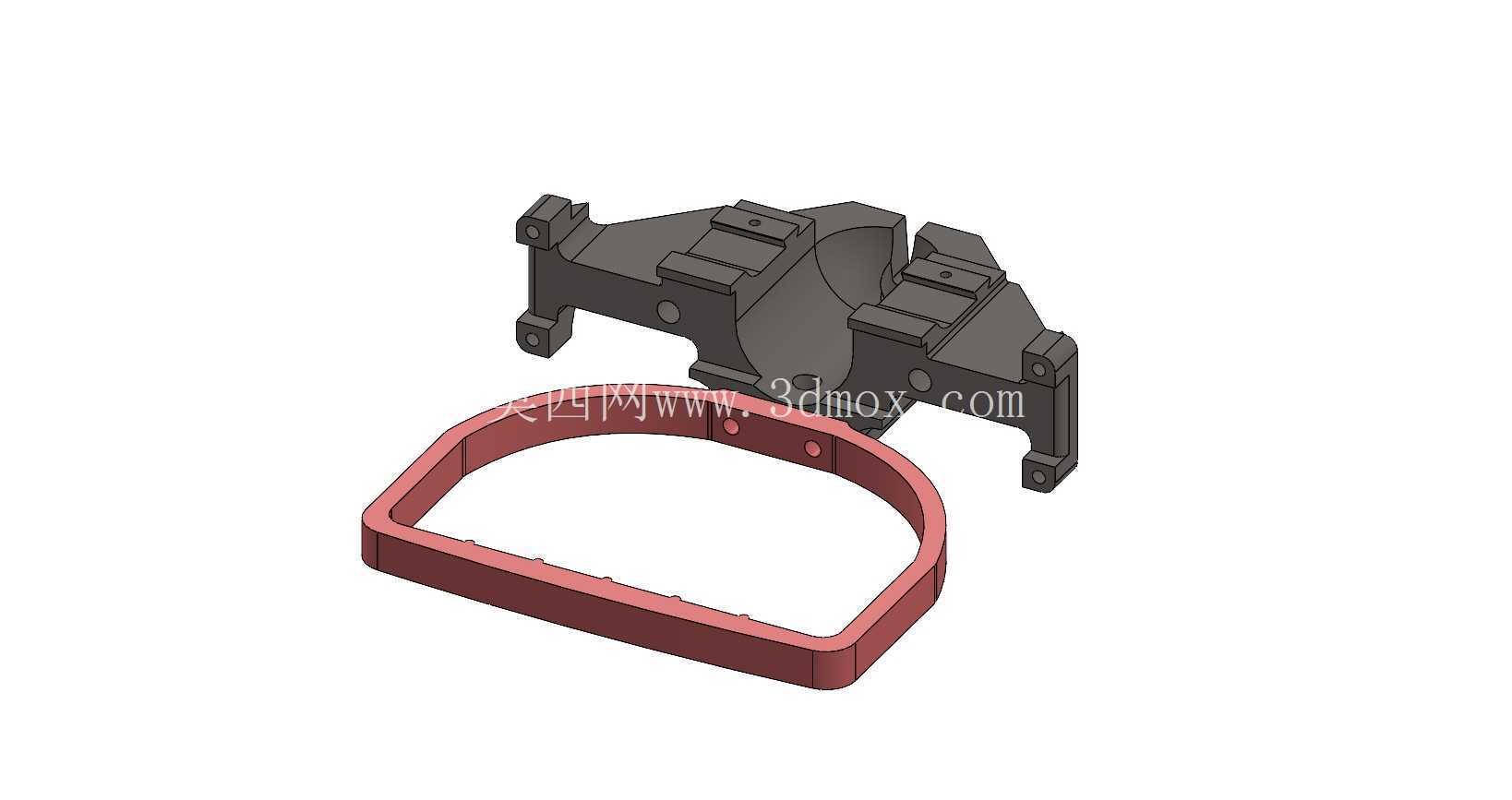

该结构属于手持发射类器械的前端承载部件，主要承担弩身前部的受力传导与部件定位作用，在实际使用场景中，需要承接弩臂发射瞬间的反向冲击力，同时为前端瞄准组件、弓弦限位结构提供稳定的安装基准。从功能特性来看，上部的分体式卡座结构采用对称式布局，两侧的凸台预留了标准安装孔位，可直接与弩身主体的对应定位柱配合，实现无额外调整的快速装配，卡座中部的弧形内凹面完全贴合弩身前部的圆弧轮廓，装配后不会出现横向窜动，能有效抵消发射过程中产生的侧向分力。下部的环形框体采用圆角过渡的类矩形截面设计，一方面作为前端握持部位的受力骨架，外部包裹防滑覆层后可提升持握稳定性，另一方面环形结构的中空区域可预留弓弦往复运动的安全间隙，避免发射过程中弓弦与支架产生剐蹭磨损。

设计过程中优先考虑了受力路径的合理性，上部卡座与下部环形框之间采用一体化连接结构，没有额外的拼接接缝，可减少应力集中点，连接部位的壁厚比常规安装面厚1.2mm，能够承受多次发射循环的疲劳载荷，不会出现连接部位断裂的问题。安装边界方面，上部卡座的两个外侧安装面间距控制在适配主流4s规格弩身的尺寸范围内，安装孔的中心距与弩身预装的定位柱完全匹配，不需要二次打孔即可完成装配；下部环形框的外轮廓尺寸符合人体工程学握持要求，宽度适配成年男性手掌的自然握持跨度，边缘全部做了R2以上的圆角处理，即使直接接触金属本体也不会出现硌手的问题。

从实际应用的角度出发，该支架的结构设计充分考虑了野外使用场景的可靠性，所有外露面均没有易积水的凹槽结构，雨天使用后不会残留积水导致锈蚀，卡座部位的定位凸台做了轻微的导向斜角，装配时不需要精确对齐即可顺利滑入安装位，在野外无辅助工具的情况下也能快速完成拆装更换。结构受力分析阶段，针对发射瞬间的峰值冲击力做了针对性的加强，卡座与环形框连接的根部做了渐变式的加厚处理，既不会额外增加过多的整体重量，又能保证冲击力从卡座部位顺畅传导到整个环形框体，避免局部应力过大导致的形变。此外，支架上预留的小型辅助孔位可用于加装前端战术附件，比如激光指示器、强光手电等配件，不需要额外在弩身上打孔改造，保留弩身主体结构完整性的同时拓展了使用功能。

外形尺寸设计上，整体高度控制在不遮挡前端瞄准视线的范围内，安装后支架的最上端低于弩身瞄准基线3mm，不会对机械瞄具或者光学瞄具的视野造成遮挡；下部环形框的下端突出距离经过反复调整，持握时手腕可以保持自然的平直状态，长时间持握也不容易产生疲劳感。零件的壁厚设计兼顾了强度与轻量化要求，非受力部位的壁厚控制在1.5mm，受力集中的安装孔周边、连接根部位置壁厚增加到2.8mm，整体重量比同类型实心支架轻37%左右，不会额外增加弩具的前端负重，避免出现头重脚轻影响持握平衡的问题。所有安装孔的公差带按照H7级精度设计，与弩身定位柱的配合间隙控制在0.02mm以内，装配后不会出现旷量，保证每次发射时支架的位置一致性，进而提升射击的精度稳定性。
