桌面式双工位自动锁螺丝设备结构设计

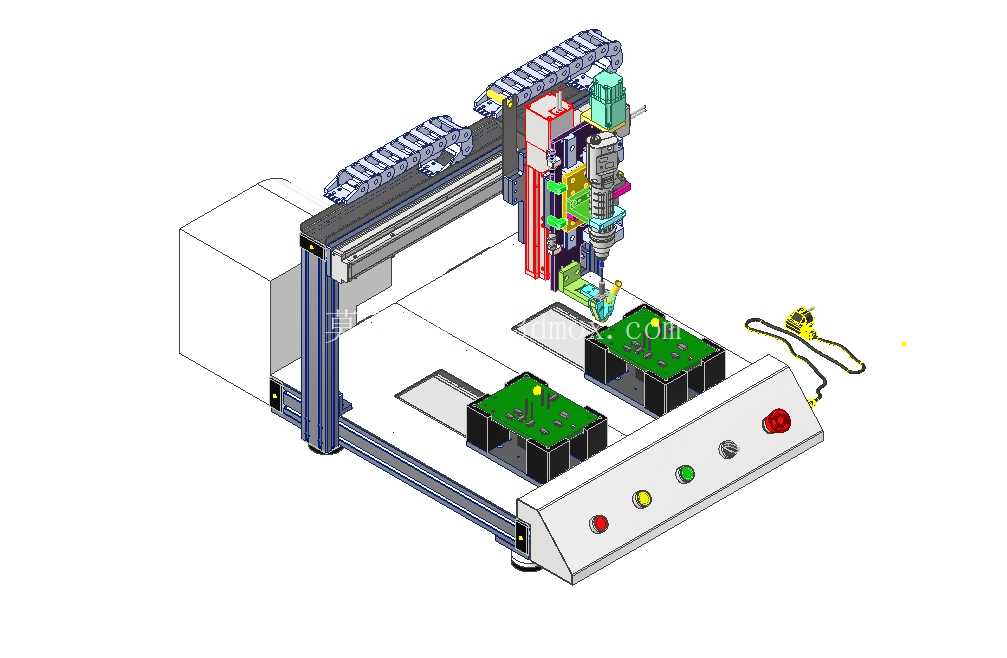

　　双工位的载台设计采用左右对称布局，每个工位配备独立的产品定位治具安装位，治具可根据待加工产品的外形快速更换，当一侧工位完成锁付作业后，操作人员可在另一侧完成上下料操作，设备无需等待上下料空行程，相比单工位设备稼动率可提升40%以上，有效减少设备等待浪费。设备操作侧的控制面板集成了启动、复位、急停按钮以及三色状态指示灯，急停按钮采用大尺寸红色蘑菇头设计，布置在面板最易触碰的边角位置，出现异常时可第一时间切断设备运行动力；三色灯分别对应设备运行、待机、故障三种状态，操作人员可远距离快速识别设备运行状态，无需靠近查看屏幕参数。这款设备针对消费电子、小型家电、塑胶五金件的螺丝锁付工序设计，核心解决传统手工锁螺丝效率低、扭力一致性差、漏锁浮锁率高的产线痛点，可直接嵌入小型装配流水线，也可作为独立工位完成单工序作业。设备采用XYZ三轴直角坐标运动架构，X轴横梁搭载拖链实现线缆的规整防护，避免高速往复运动中线缆磨损、拉扯故障，Z轴集成锁付模组，包含电批、吸嘴、送钉管路对接结构，可根据螺丝规格更换对应批头与吸嘴组件，适配M1-M6范围内的常见机牙、自攻螺丝锁付作业。

　　运动轴的传动采用同步带加线性导轨的组合，兼顾高速运动的平稳性与定位精度，重复定位精度可控制在±0.02mm范围内，满足小型精密产品的锁付位置精度要求，导轨两端均设置硬限位与缓冲胶垫，避免程序异常时轴体超程撞击造成结构损坏。Z轴的锁付模组内置扭力反馈模块，可实时监测锁付过程中的扭力变化，当出现螺丝滑牙、锁付扭力不足、浮锁等异常时，设备会立即停止当前作业并触发故障提示，避免不良品流入下一道工序；送钉机构通过气管将排列好的螺丝输送至吸嘴位置，送钉节奏与Z轴运动轨迹匹配，不会出现卡钉、漏送钉的情况，气管采用柔性耐弯折材质，随Z轴上下运动时不会产生多余的干涉阻力。

　　设备的底座采用整体式焊接钣金结构，底部设置可调脚杯，可根据安装地面的平整度调节设备水平度，保证运动轴的运行平面精度，底座内部预留了控制器、驱动器、IO模块的安装空间，所有电气元件的布线均沿型材内腔布置，外部仅保留操作面板与外接气源、电源的接口，整体外观整洁，同时减少车间粉尘、油污对电气元件的侵蚀。在设计过程中充分考虑了设备的维护便捷性，X轴拖链采用可开盖式结构，更换线缆时无需整体拆卸拖链；Z轴电批的固定座采用快拆式设计，更换批头或者维护电批时无需拆卸多余结构，单人即可在5分钟内完成更换作业；载台的定位销采用标准件，治具更换时仅需对准定位销锁紧固定螺丝即可完成切换，无需重新校准坐标位置，适配多品种小批量的柔性生产需求。

　　设备的外形尺寸控制在桌面级设备的合理范围内，宽度不超过800mm，深度不超过700mm，高度不超过600mm，可直接放置在标准工作台上使用，无需额外制作安装机架，对车间的安装空间要求极低，适合小型加工厂、组装车间的工位升级改造，也可配套在自动化产线的末端作为锁付工位使用。气路部分在设备后侧预留了标准快插接口，接入0.5-0.7MPa的压缩空气即可正常运行，气源处理件集成了调压、过滤、油雾功能，可对进入设备的压缩空气进行净化处理，避免杂质进入送钉管路造成堵塞。所有运动部件的润滑点均预留了注油口，日常维护时可直接通过注油口加注润滑脂，无需拆卸轴体护罩，降低日常维护的工作量。
