纸箱视觉检测码垛工作站三维设计

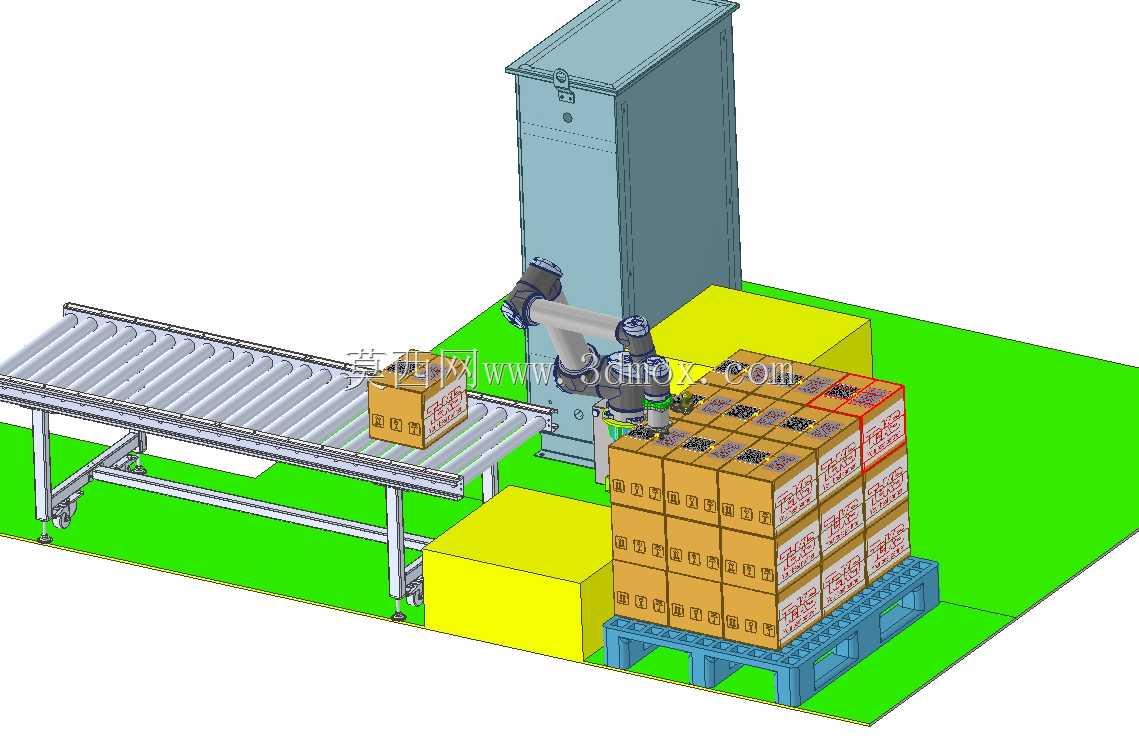

　　这套设备主要面向快消品、电子元器件成品包装后的后段产线环节，解决人工码垛效率低、视觉复检漏检率高的痛点，适配单班8小时连续作业的生产节拍，可对接前端开箱、装箱、封箱设备的出料端，完成成品纸箱的外观检测、转运、堆叠全流程作业。从布局来看，整套工作站采用紧凑型排布，核心作业区预留了1.8米半径的机器人活动范围，外围输送线进料端高度设置为750mm，匹配常规车间作业平台的高度差，无需额外搭建登高接驳台，地面安装仅需要求4处M16膨胀螺栓固定机器人底座，地面承重要求不低于5吨每平方米，避免重载码垛时设备出现沉降偏移。

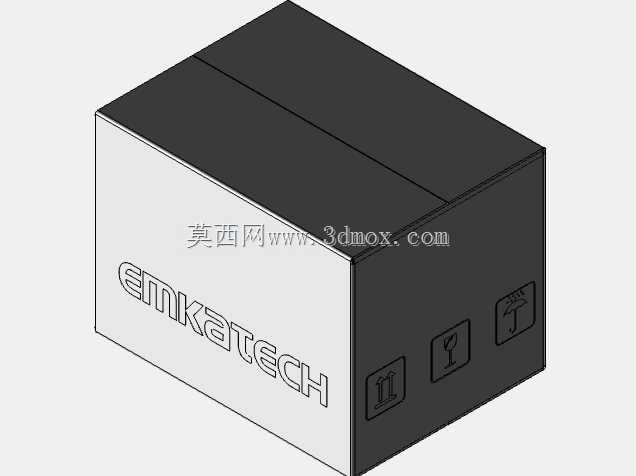

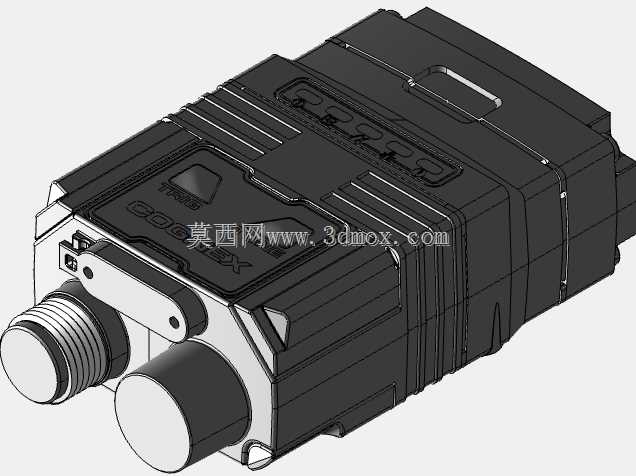

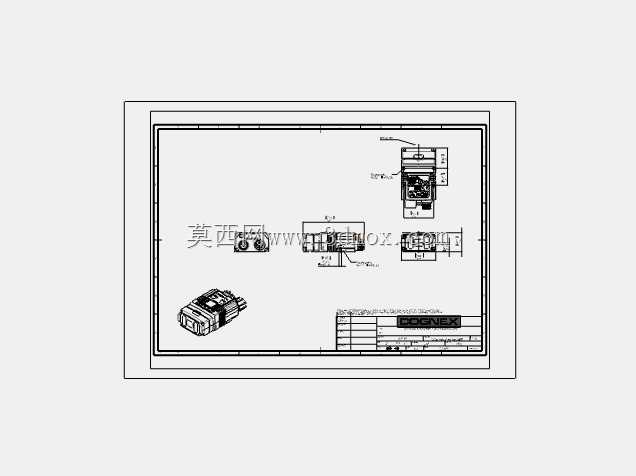

　　机器人末端搭载的视觉检测模块，采用下置式安装角度，可在纸箱从输送线行进至待抓取位的过程中，同步完成纸箱表面喷码、封箱胶带贴合度、外箱破损情况的检测，检测精度可覆盖2mm以上的外观缺陷，检测到不合格品时会触发侧推机构将异常纸箱剔除至旁侧不良品暂存台，无需中断整线运行。码垛端的托盘位采用双工位设计，单个托盘可承载12001000mm标准尺寸的栈板，堆叠高度最高可至1.6米，码垛过程中机器人会根据纸箱尺寸自动调整每层的排布间距，相邻纸箱预留2mm间隙避免堆叠时出现刮蹭掉箱的情况，每层码放完成后会自动压实，保证整垛纸箱转运时不会出现散垛。

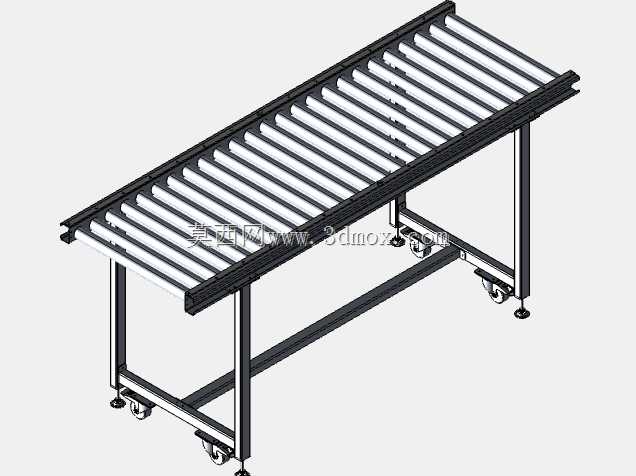

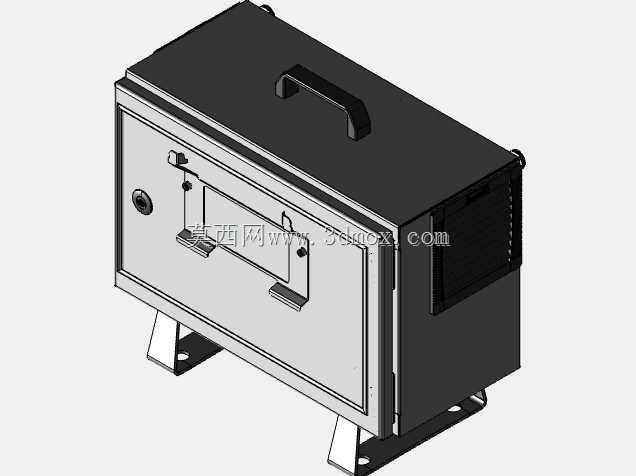

　　输送线部分采用滚筒式结构，滚筒间距设置为50mm，可适配最小300200mm尺寸的纸箱输送，线体侧边安装的导向条可根据纸箱宽度快速调节，调节范围覆盖200mm至600mm宽度，无需更换额外工装配件，换型时间可控制在10分钟以内。设备的电控柜布置在机器人侧后方，柜门前预留600mm的检修通道，柜内走线采用分层布线方式，动力线与信号线分开排布，避免视觉模块出现信号干扰，柜体防护等级达到IP54，可适配车间内有少量粉尘的作业环境。

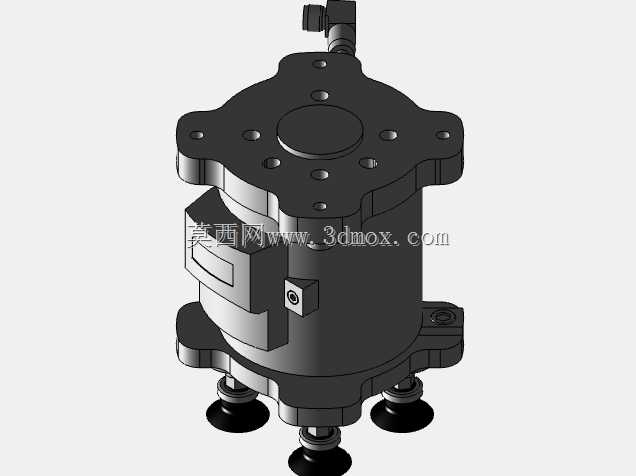

　　从设计逻辑上，整套设备优先考虑了作业安全边界，机器人活动范围外围设置了安全光栅，人员误入作业区时设备会立即触发急停，同时在码垛位与输送线的衔接处设置了挡停机构，保证纸箱到达抓取位时位置偏差不超过±5mm，降低机器人抓取时的对位难度。末端执行器采用夹爪与真空吸盘结合的结构，针对重量5kg左右的纸箱，吸盘提供主要吸附力，两侧夹爪提供侧向定位力，即使纸箱表面有轻微褶皱也能稳定抓取，不会出现掉箱情况。整套工作站的节拍可达到每小时完成600箱的检测与码垛作业，相比人工作业可减少3名工位人员，同时视觉检测的漏检率可控制在0.1%以内，大幅降低成品出库的不良率。在安装边界上，整套设备占地尺寸约为4.2米*3.5米，顶部最高处为2.2米，适配常规车间3米以上的层高要求，进线电源采用380V三相五线制，气源要求0.5-0.7MPa，耗气量约为120L每分钟，无需额外配置大流量气源处理单元。设计过程中针对机器人的运动轨迹做了优化，避开了输送线支架、电控柜等固定障碍物，轨迹运行时的加减速曲线做了平滑处理，减少机器人启停时的抖动，延长末端执行器与视觉模块的使用寿命。
