剪叉式小型升降搬运叉车结构模型

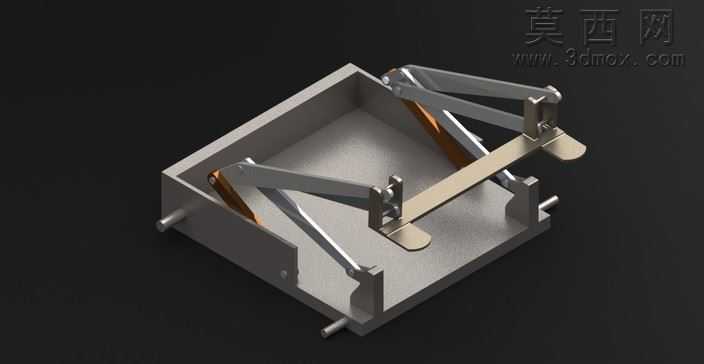

本模型为剪叉式小型升降搬运叉车的三维结构设计，采用SolidWorks完成全参数化建模，整体结构以方形承载底座为安装基体，底座预留定位销轴与安装孔位，保障整体结构的装配稳定性。核心执行部分采用对称式双组剪叉连杆结构，连杆之间通过铰接销轴实现转动连接，铰接位置做了轴肩限位设计，避免连杆运动过程中出现轴向窜动，每组剪叉臂的受力接触面做了贴合处理，保障力传递的均匀性。剪叉臂末端设置两组平行的扁平托叉，托叉表面做了平整化处理，可适配小型箱体类、托盘类物料的托举搬运需求，托叉与剪叉末端的连接座采用刚性固定设计，保障托举过程中托叉的水平姿态稳定。模型在渲染阶段采用了写实材质方案：底座与剪叉连杆主体赋予磨砂金属钢材质，调整金属粗糙度参数模拟真实机加工金属的哑光质感，铰接销轴位置赋予亮面镀铬材质，通过材质差异清晰区分不同功能的结构部件，背景采用纯黑幕布搭配柔和的三点布光，主光源从侧上方打亮结构主体，辅光源补全暗部细节，轮廓光勾勒剪叉结构的边缘线条，让整体结构的层级关系清晰可辨。设计过程中优先考虑了剪叉机构的运动合理性，对连杆的长度比例、铰接点位置做了反复校核，保障升降行程内机构无运动干涉，底座侧边设置的伸出销轴可作为外部驱动的连接点位，适配手动、电动等不同驱动形式的拓展需求，整体结构紧凑小巧，可作为小型工位物料转运、轻型工装升降的参考设计方案，模型完整还原了剪叉升降叉车的核心机械结构，各零部件之间的装配关系清晰，可直接用于结构原理演示、方案评审参考，也可在此基础上拓展驱动组件、行走轮组等附属结构，完成完整的小型叉车设计。
