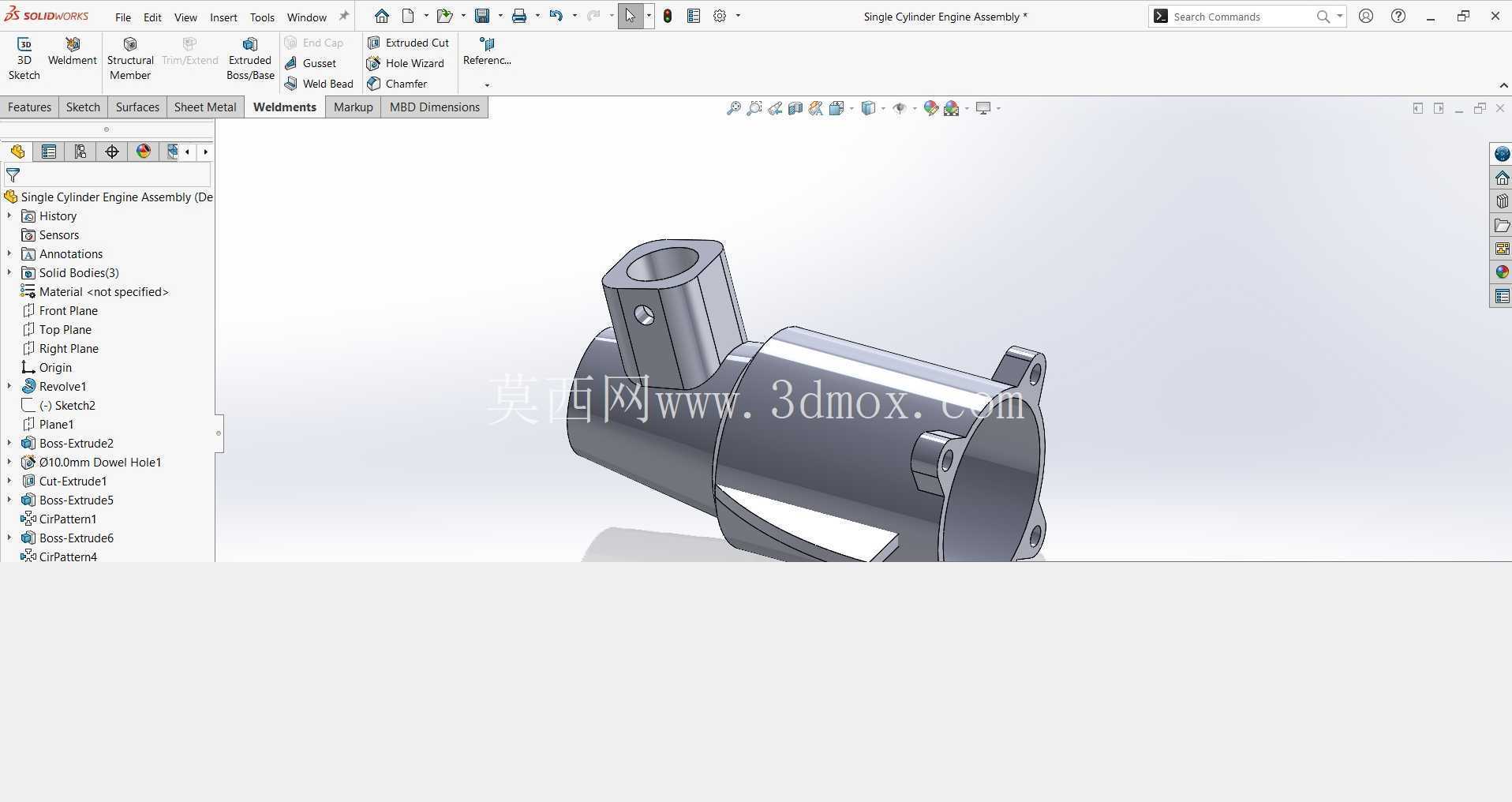

单缸动力核心缸体结构三维数模

　　在小型通用动力、园林机械、微型代步工具、小型发电机组的动力单元开发环节，单缸发动机缸体是整台动力设备的核心承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、供油点火附件都要依托缸体完成定位与装配，其结构合理性直接决定整台动力设备的运行可靠性、振动水平与服役寿命。这款缸体的设计首先围绕单缸内燃机的工作逻辑展开，缸筒部分作为活塞往复运动的基准轨道，内壁的圆柱度、表面粗糙度预留了珩磨加工余量，建模阶段就考虑了活塞环的密封配合区间，避免后期出现窜气、机油上耗的问题。

　　缸体一侧的凸起安装座是为配气凸轮轴或者顶杆机构预留的定位结构，对应小型单缸机常见的侧置凸轮轴或者OHV配气布局，安装面的同轴度公差在建模时就做了基准约束，保证凸轮轴转动时不会出现卡滞、气门正时偏差的问题。缸体端部的法兰连接面，是用来和曲轴箱侧盖、或者变速箱输入端做对接的，法兰面上的螺栓孔位采用了对称均布设计，既保证连接压紧力均匀，也能适配不同规格的端盖密封垫选型，建模时特意做了螺栓孔的沉头结构，避免螺栓装配后突出端面干涉外部附件。从安装边界来看，这款缸体的外部安装耳位做了加厚处理，对应整机组装时和机架的固定连接点，安装孔的位置避开了内部的冷却水道与润滑油道，防止钻孔加工时打穿腔体造成泄漏。

　　缸体上部的接口是为气缸盖安装预留的，平面度要求在建模阶段就做了基准标注，配合气缸垫可以实现燃烧室的可靠密封，接口处的定位销孔可以保证缸盖装配时的位置精度，避免燃烧室容积偏差影响压缩比。设计过程中还特意考虑了小型单缸机的轻量化需求，在非受力区域做了壁厚优化，既保证缸体在爆发压力下的结构强度，不会出现缸筒变形、开裂的问题，也尽可能控制整体重量，适配便携式动力设备的轻量化要求。润滑回路的设计上，缸体内部预留了机油通道的走向，对应曲轴飞溅润滑或者压力润滑的油路布局，机油回流孔的位置做了倾斜角度设计，保证缸盖部位的机油可以顺利回流到油底壳，避免出现机油滞留、积碳的问题。

　　冷却系统的布局上，这款缸体可以适配风冷或者水冷的扩展需求，风冷版本可以直接在缸体外壁加装散热鳍片，水冷版本则可以在缸体壁厚内预留冷却水道腔体，建模时的基础结构预留了两种冷却方案的改造空间，不需要重新做主体结构的重构。实际应用场景中，这类单缸缸体可以适配小型摩托车、割草机、微型耕耘机、便携式发电机、小型空压机的动力单元，不同场景下只需要微调外部安装孔位、接口尺寸就可以完成适配，主体结构的通用性很强。建模阶段对所有的装配倒角、过渡圆角都做了规范处理，避免应力集中造成的缸体疲劳损坏，尤其是缸筒和曲轴箱连接的过渡区域，做了圆弧过渡处理，对应活塞往复运动、曲轴转动带来的交变载荷，可以有效降低应力集中系数，提升缸体的疲劳寿命。对于结构设计从业者来说，这款数模完整还原了单缸缸体的设计逻辑，从基准选择到特征构建都符合内燃机缸体的设计规范，既可以作为小型动力设备开发的参考基础，也可以作为三维建模教学中复杂壳体类零件建模的练习案例，帮助从业者掌握壳体类零件的基准选择、特征排布、装配约束设置的实操技巧。
