金属板材轧辊折弯成型设备三维设计

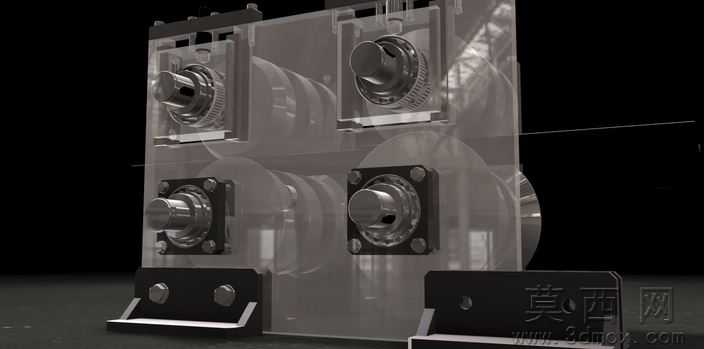

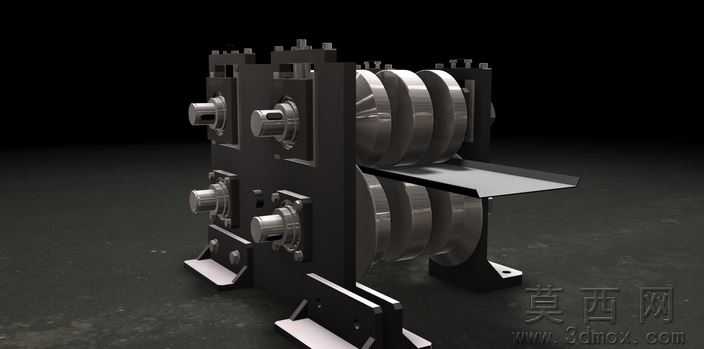

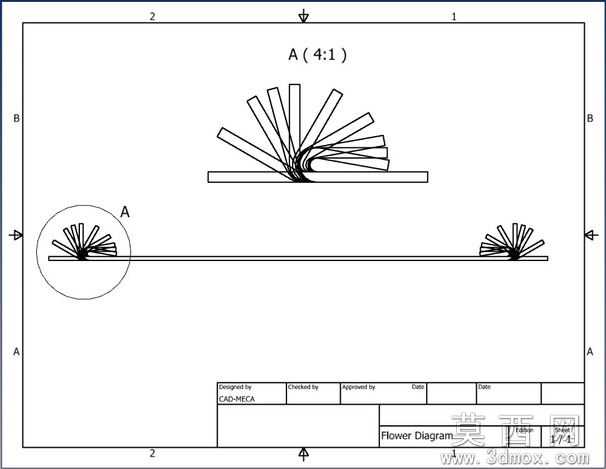

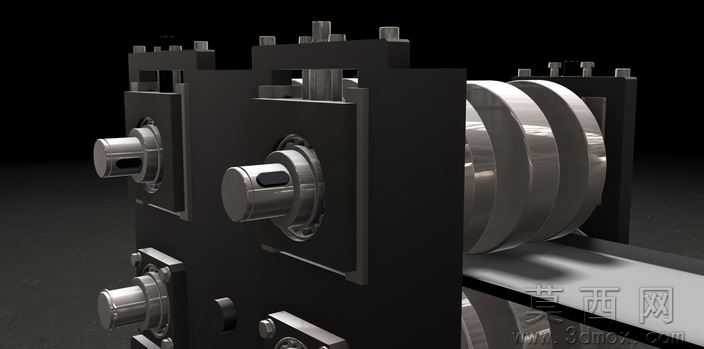

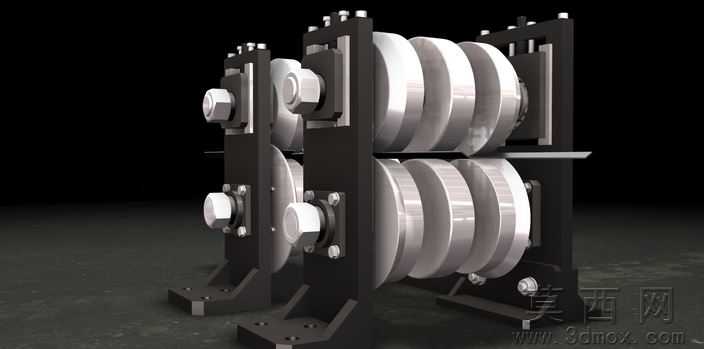

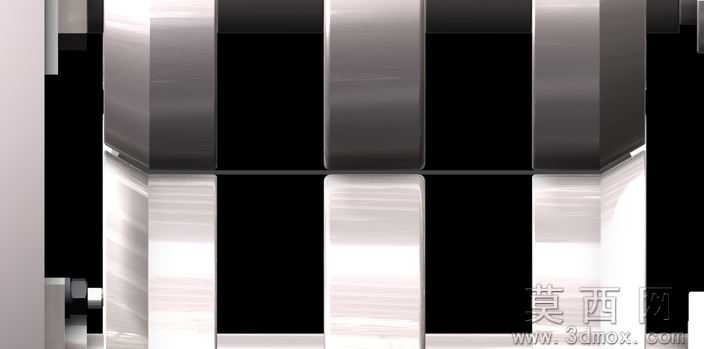

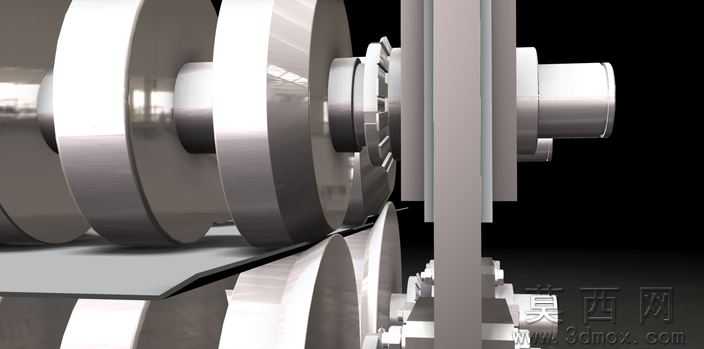

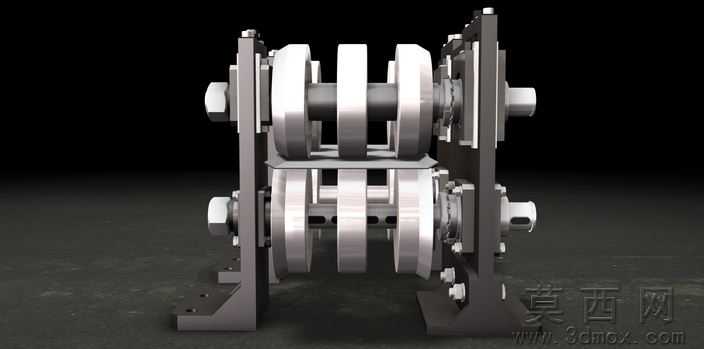

本模型为金属板材轧辊折弯成型设备，建模阶段严格遵循辊压成型设计逻辑，以泰勒与弗朗西斯辊压成型手册为核心设计依据，先完成上下两组轧辊组件的基准定位，再依次搭建轴承座、机架、调节机构、进料导板等附属结构，建模过程中同步完成干涉检查，确保各辊轴转动无卡滞、板材进给路径无遮挡，所有零件的装配约束完全匹配实际设备的安装逻辑，可直接拆解查看各部件的配合关系。参数设计上针对1.2毫米厚度的金属板材加工需求做了适配，上下轧辊的辊型轮廓经过多轮迭代调整，对应不同折弯步骤的成型轨迹，可实现板材的连续渐进折弯，避免单次折弯角度过大导致的板材开裂、回弹问题，机架底部设置可调支撑脚，可补偿安装平面的水平度误差，轴承座预留调节间隙，方便后期根据板材实际性能微调辊缝间隙。渲染材质方面，机架主体采用磨砂发黑碳钢材质还原工业设备的厚重质感，轧辊表面做抛光金属材质处理，呈现高硬度加工面的金属光泽，进料导板采用拉丝不锈钢材质，紧固件做镀锌亮面处理，场景搭配深色磨砂地面，通过多角度打光突出设备的结构层次，清晰展示各组件的位置关系与外形特征。结构原理上，该设备采用多组上下对置的成型轧辊，板材从进料端送入后，依次经过不同轮廓的轧辊辊缝，通过每一组轧辊的渐进挤压，逐步将平板材弯折为目标截面形状，相比传统冲压折弯，可实现连续化长尺寸板材加工，成型效率更高，折弯角度一致性更好，设备的辊轴采用带座轴承支撑，传动端可外接动力源驱动轧辊同步转动，带动板材自动进给。软件兼容方面，模型采用Autodesk Inventor2012版本创建，同时导出STEP、IGES通用中间格式，可被SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件直接打开编辑，不存在特征丢失、装配错位问题，不同软件用户均可直接调用模型进行二次修改。研发教学应用上，该模型可作为辊压成型设备的研发原型，帮助设计人员验证辊型设计合理性、优化折弯工艺参数，也可作为高校机械设计、材料成型专业的教学案例，帮助学生理解连续辊压成型的工作原理、设备结构组成，还可用于钣金加工企业的新员工培训，直观展示轧辊折弯设备的工作过程与结构特点。
