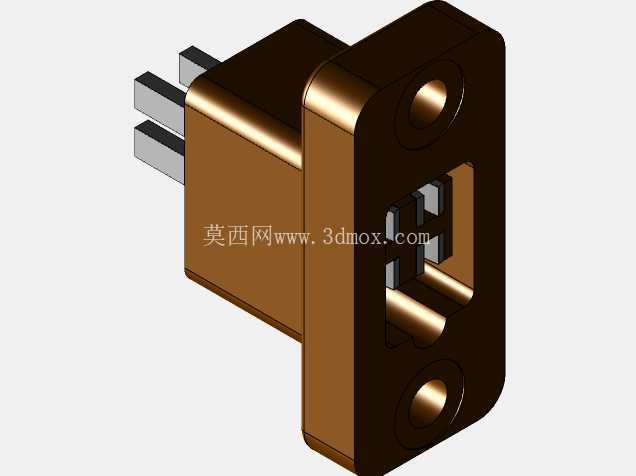

俄标РГ1Н-1-1М矩形电连接器插座结构

　　这款РГ1Н-1-1М插座属于俄标小功率矩形电连接器范畴，主要适配РШ2Н-1-5М系列插头使用，在苏系机载通讯设备、地面电台、工业测控机柜内部的信号回路中应用十分广泛，多用于低频控制信号、小功率供电回路的接插连接，能在振动、温变幅度较大的工况下保持接触可靠性。从结构设计来看，整个零件采用法兰盘安装形式，安装法兰上设置两个同轴度公差控制在0.05mm以内的通孔，用于穿装M2规格的固定螺钉，安装面与插合端面的平行度公差控制在0.1mm以内，避免安装后插合面歪斜导致插针接触不良。

　　插合端的矩形腔体内部设置三道导向筋，与插头端的导向槽对应，插合过程中能自动校正对位偏差，防止插针被顶弯，导向筋的导入端做了15度倒角，即使在视线受阻的设备内部盲插场景下，也能顺利完成对接。接触件部分采用三芯平行排布结构，插针接触部位采用镀金处理，降低接触电阻，避免长期使用后氧化导致的信号衰减，接触件与绝缘基座之间采用压装固定，绝缘基座选用酚醛树脂材质，具备足够的介电强度，能满足相邻接触件之间500V工频耐压的绝缘要求，同时耐温范围覆盖-60℃到125℃，适配户外及机载设备的宽温工作环境。

　　外壳部分采用黄铜车削加工后做镀棕钝化处理，既具备足够的结构强度，抵抗插合过程中的外力冲击，也能起到电磁屏蔽作用，减少外界电磁干扰对内部传输信号的影响，外壳侧壁与绝缘基座之间设置0.2mm的间隙，用于填充密封胶，提升接插部位的防潮防盐雾能力，满足沿海及高湿环境下的使用要求。建模过程中优先以坐标平面为装配基准，安装法兰的背面设定为Z向基准面，法兰盘的对称中心设定为X、Y向原点，所有安装孔、接触件的位置度都以该原点为基准标注，方便后续在整机装配时直接匹配安装面板的开孔坐标，减少装配时的坐标调整工作量。

　　安装边界方面，法兰盘外形尺寸为12mm×18mm，突出安装面板的厚度为8mm，插合后插头与插座叠加的总长度不超过22mm，不会占用过多设备内部的布线空间，插合端的矩形接口尺寸为6mm×8mm，周边预留3mm的操作空间即可完成插拔动作，适合在高密度排布的通讯设备面板上使用。在实际选型应用中，这类连接器多用于传输毫安级的控制信号，单芯额定载流量为3A，不能用于大电流动力回路，安装时需要注意法兰盘固定螺钉的拧紧力矩控制在0.2N·m以内，避免力矩过大导致塑料绝缘基座开裂，插合前需要检查接触件是否有弯折、异物堵塞的情况，插合到位后能听到轻微的卡扣卡合声响，此时连接锁紧结构生效，能承受100N以内的轴向拉脱力，防止设备振动过程中连接器松脱。建模时对所有棱角处都做了R0.2的倒圆角处理，既符合实际零件的加工工艺要求，避免车削加工后的锐边割伤操作人员，也能在三维装配干涉检查时减少锐边误判的情况，绝缘基座与金属外壳的配合面采用H7/h6的间隙配合，既保证装配时能顺利压入，也不会出现配合间隙过大导致的基座晃动问题。
