TB2-1推拉式电气切换开关结构

这款推拉式切换开关常应用在低压控制回路的通断切换场景中，在车载电气控制、小型工业设备操作台、老旧机电设备的控制回路里都能见到同结构产品的身影，核心作用是通过轴向推拉动作实现触点组的状态切换，完成回路导通、断开或者不同回路之间的信号切换，相比旋钮式开关，推拉操作的动作行程更短，触发反馈清晰，适合需要盲操作或者快速触发的工况，比如设备紧急状态下的回路切断、功能档位的快速切换。

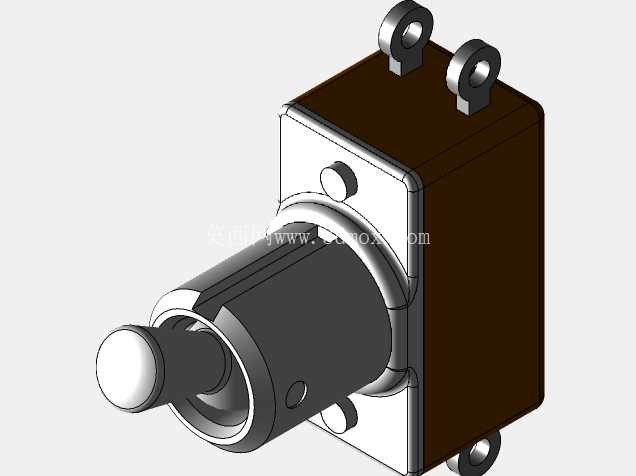

从结构设计来看，主体采用方形壳体加圆柱形操作端的布局，壳体背部设置两个带通孔的安装吊耳，安装时可以通过螺栓穿过吊耳孔直接固定在设备面板或者安装支架上，吊耳的孔位间距、孔径都适配常规低压电器的安装尺寸标准，不需要额外制作转接件就能完成装配。操作端的圆形按钮头做了圆弧过渡处理，推拉操作时手指接触的触感更柔和，不会出现尖锐棱角硌手的问题，操作杆和壳体之间设置了环形的限位台阶，既可以限制操作杆的推拉行程，避免推拉力过大导致内部触点结构错位，也能作为防尘结构的安装位，阻挡外界的粉尘、水汽从操作杆和壳体的间隙进入开关内部，提升恶劣工况下的使用寿命。

壳体采用上下分盒的结构，棕色的上盖和银色的下壳之间通过卡扣加定位柱配合固定，装配时不需要额外打胶或者拧太多螺丝，就能保证壳体的拼接精度，内部的触点组件、复位弹簧都安装在下壳的定位槽里，每个零件都有对应的限位结构，避免开关在受到振动时内部零件移位导致接触不良。操作杆的侧面设置了两个圆形的定位凸点，和壳体内部的导向槽配合，保证操作杆推拉过程中不会出现周向转动，确保内部触点的对位精度，不会因为操作杆转动导致触点接触面积变小、接触电阻变大的问题。

在实际选型应用中，这类开关的安装边界需要注意几个维度：首先是壳体的方形主体尺寸，要预留足够的安装空间，避免和周边的其他电气元件产生干涉，尤其是操作端伸出面板的长度，要保证推拉操作时有足够的手指活动空间，不会被面板上的其他按钮、指示灯挡住操作路径；其次是背部的接线空间，开关的接线端子位于壳体后侧，安装时要预留足够的接线操作空间，方便导线的压接和后期维护，同时要注意导线的弯曲半径，避免导线过度弯折导致绝缘层破损。

从功能特性上看，这款开关采用推拉式触发，相比按压式开关，它的状态保持性更好，推到指定位置后可以保持触点状态，不需要持续施加外力，适合需要长时间保持回路通断的场景，内部的触点采用银合金材质，接触电阻小，导通时的发热量低，可以承受常规控制回路的额定电流，不会因为长时间通电出现触点过热烧蚀的问题。复位结构采用圆柱螺旋压缩弹簧，弹簧的刚度经过匹配，既保证操作时的推拉力在合适的范围内，不会出现操作力过大按不动、或者力太小容易误触发的问题，也能保证开关在长期使用后弹簧不会出现疲劳失效，确保操作手感的一致性。

建模过程中需要重点关注几个配合尺寸：操作杆和壳体导向孔的配合间隙，间隙太小会导致操作杆卡滞，推拉不顺畅，间隙太大则会出现操作杆晃动，防尘效果变差；安装吊耳的通孔位置度，要保证两个吊耳的孔位同轴度，避免安装时螺栓穿不进去，或者安装后壳体出现受力变形；内部触点的行程和操作杆的推拉行程要匹配，保证操作杆推到位时触点完全接触，拉到位时触点完全断开，不会出现中间状态导致回路拉弧烧蚀触点。另外壳体的边角都做了小圆角过渡，既避免加工时出现应力集中导致壳体开裂，也让整体外观更规整，没有尖锐的边角，装配和维护时不会划伤操作人员。
