苏标K73-16引线式电容结构三维设计

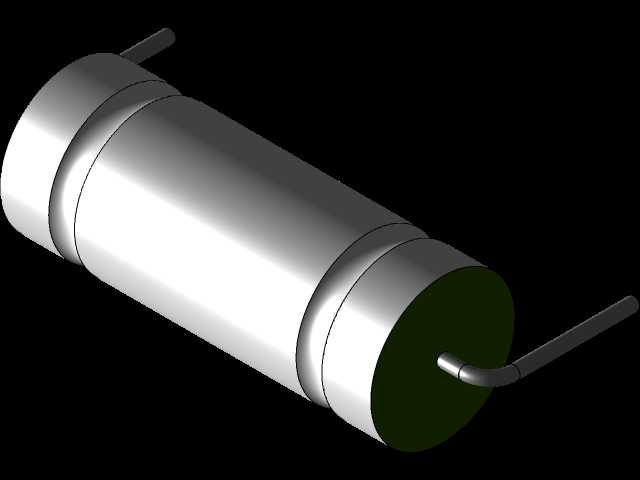

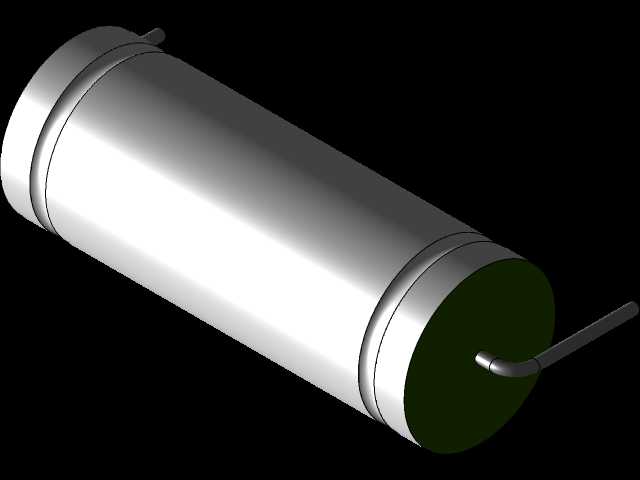

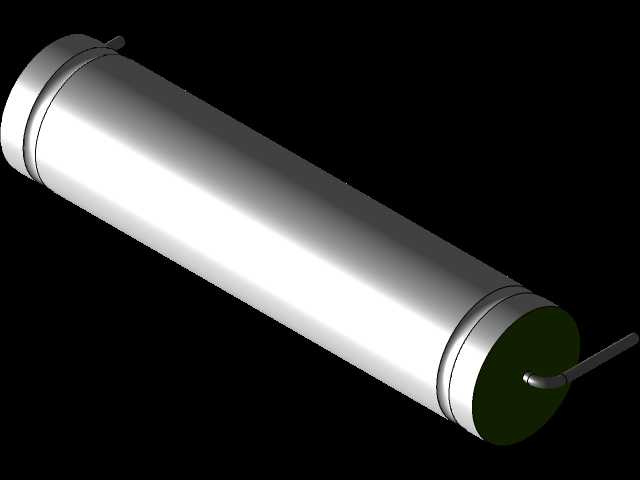

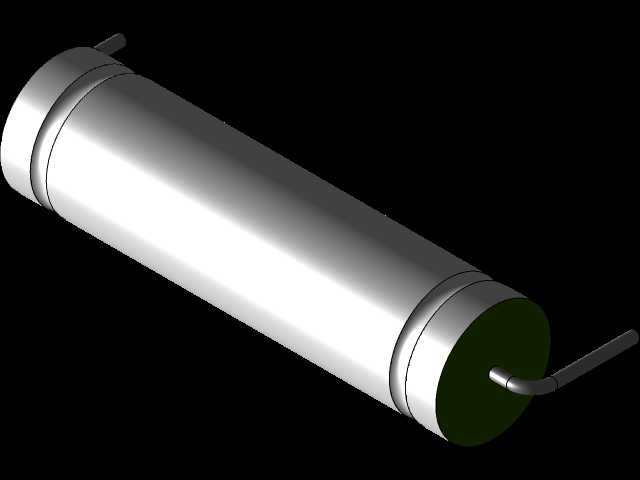

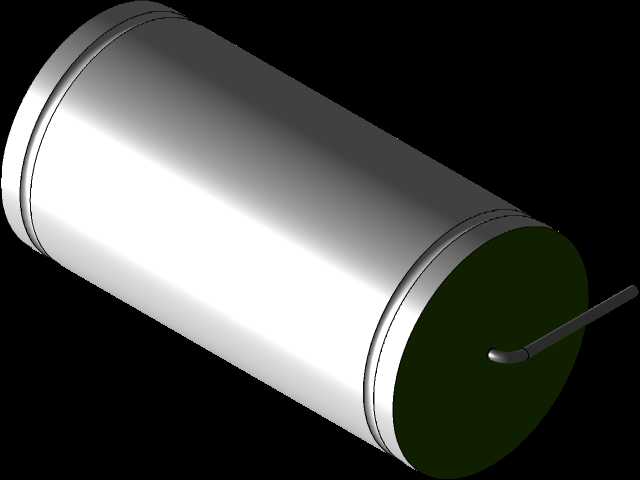

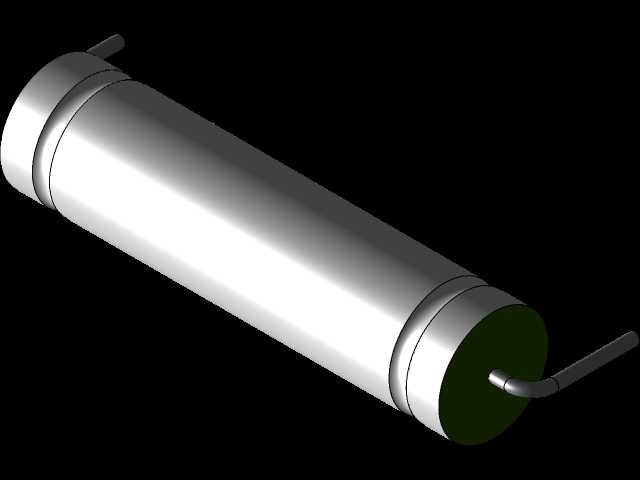

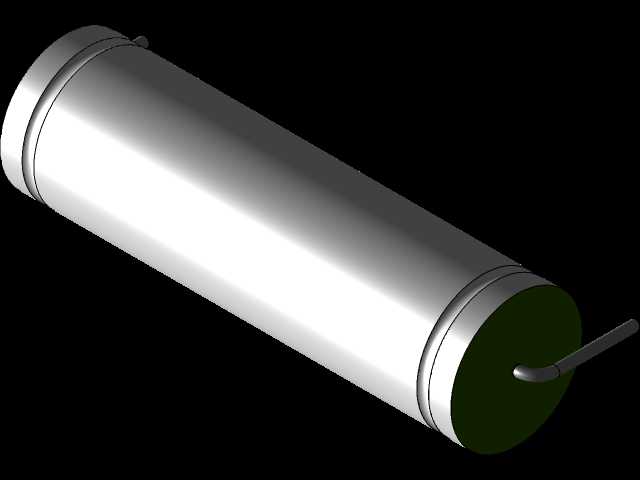

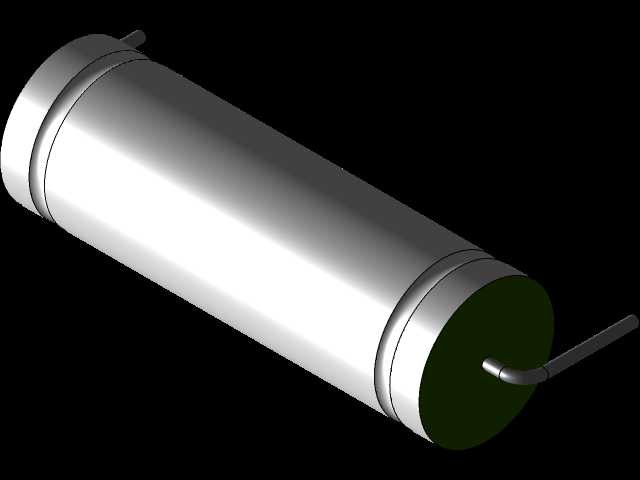

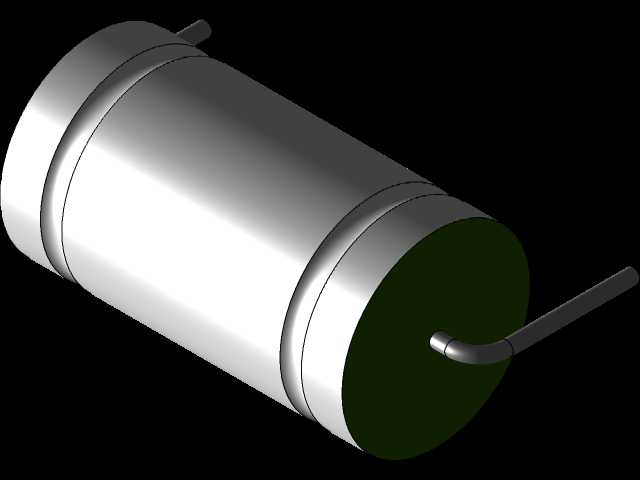

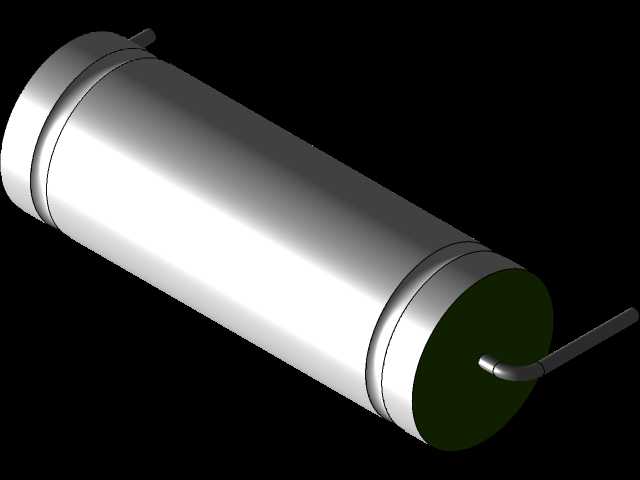

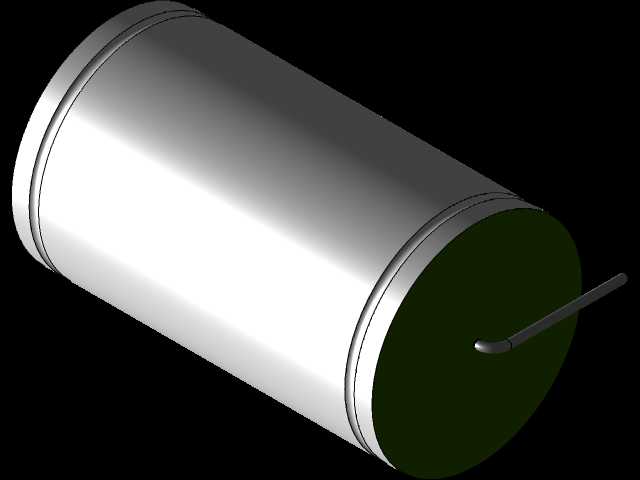

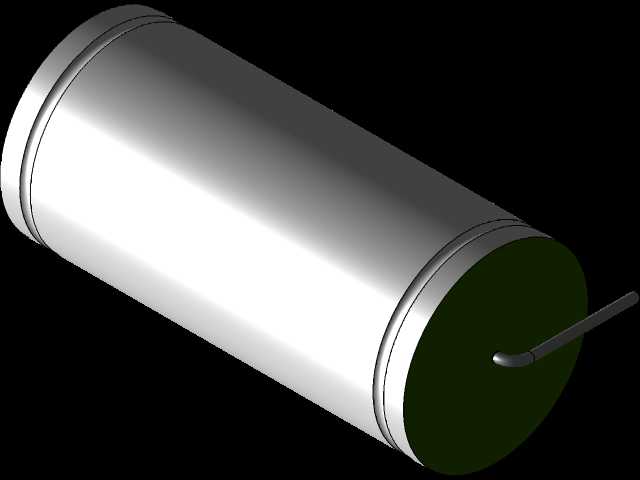

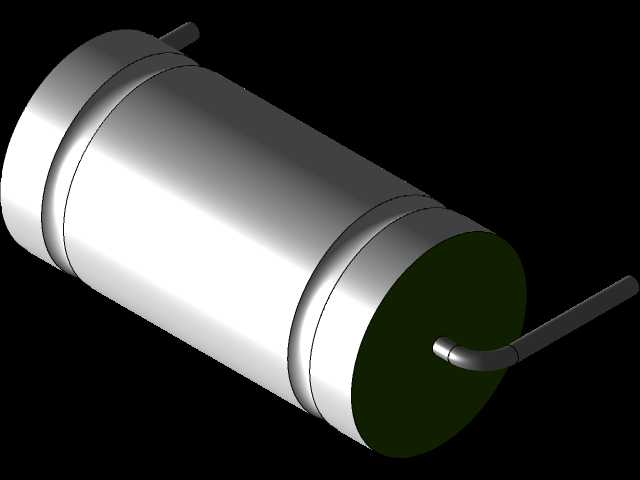

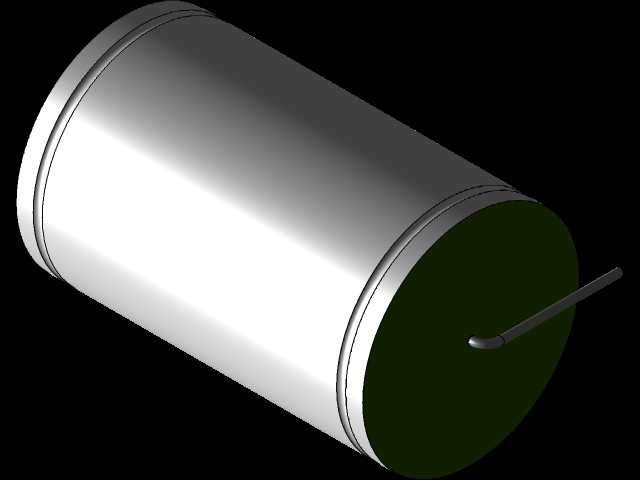

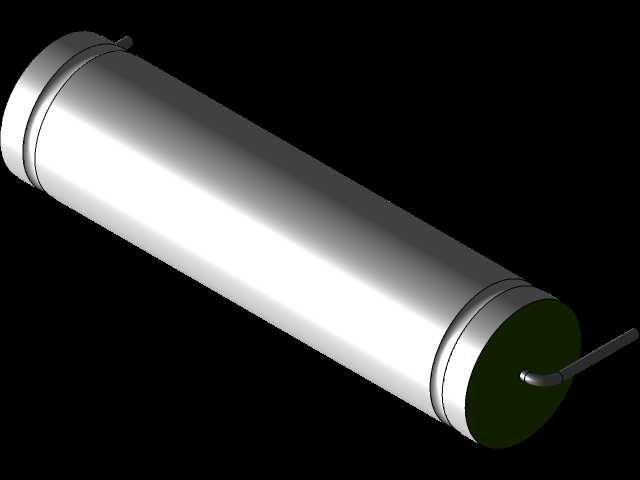

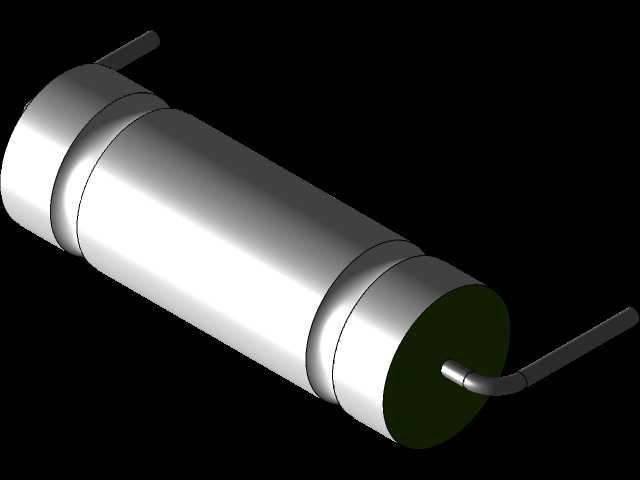

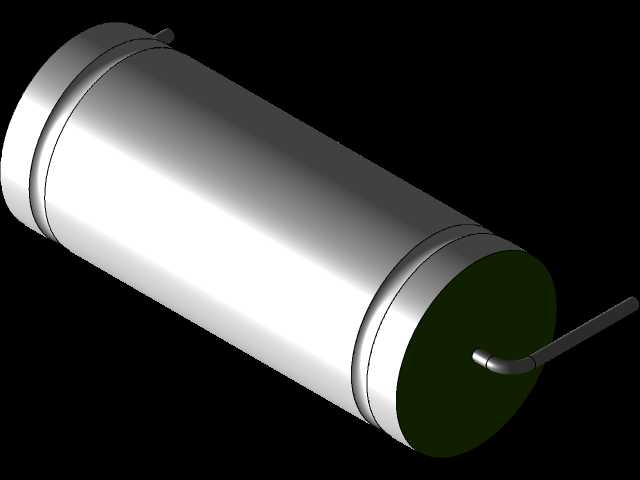

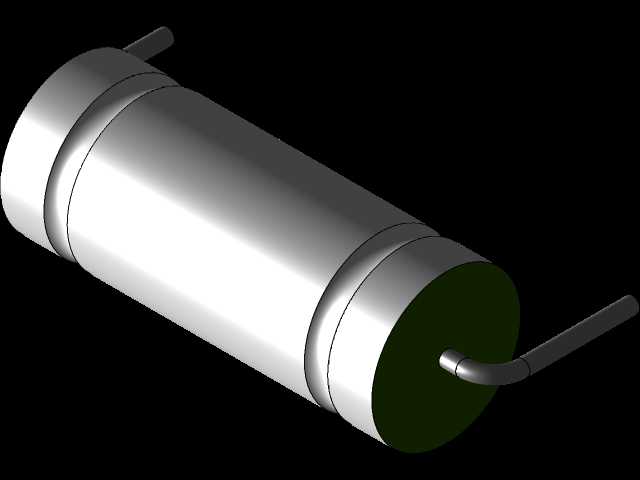

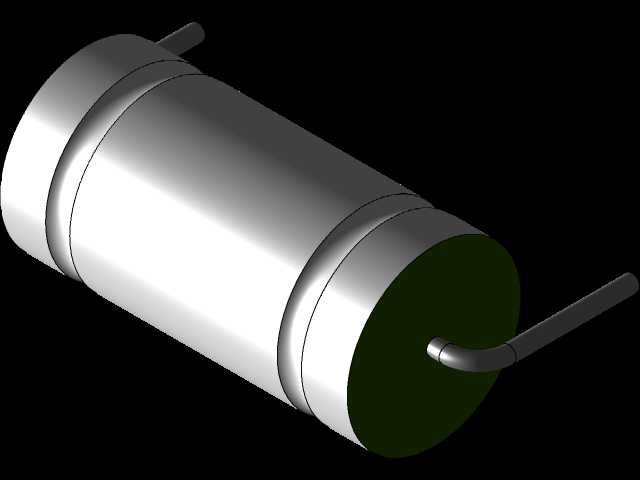

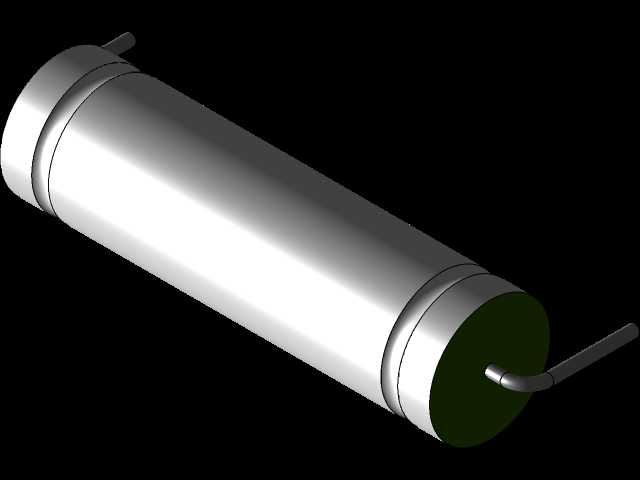

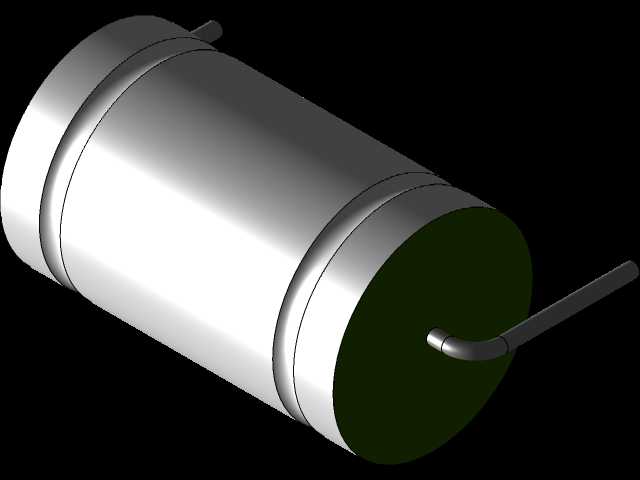

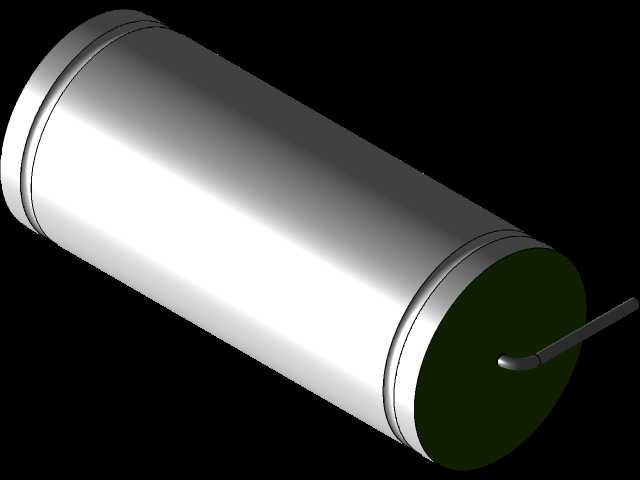

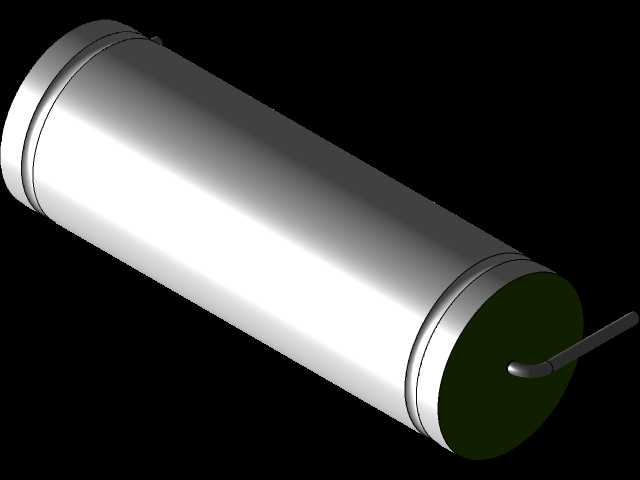

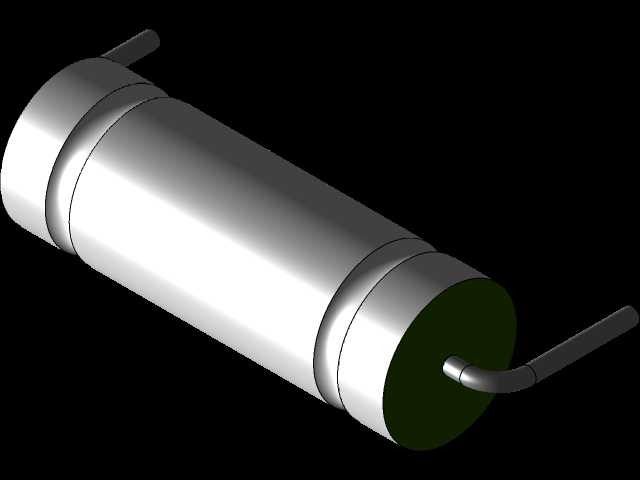

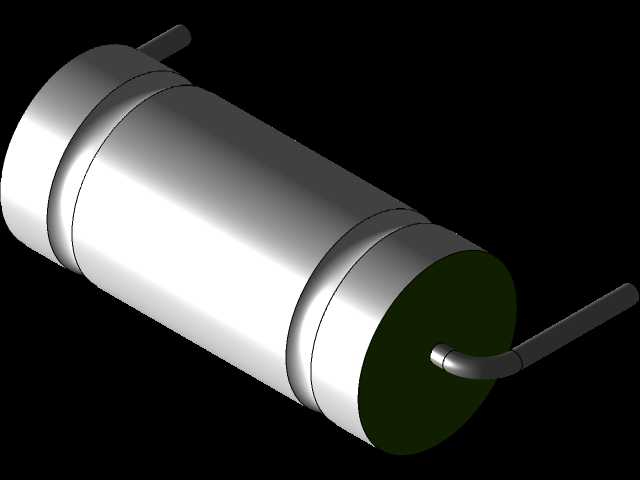

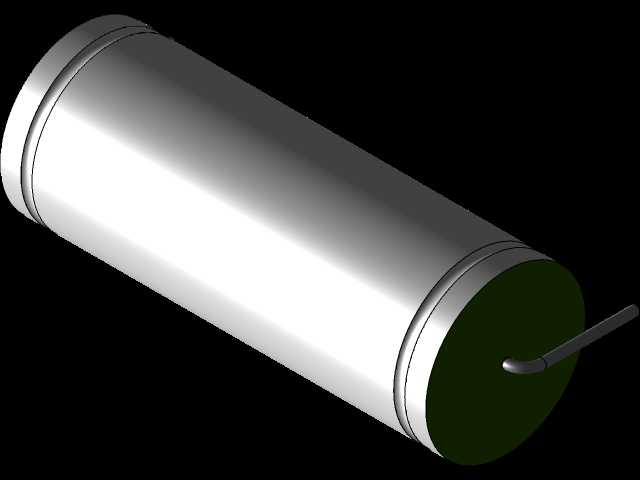

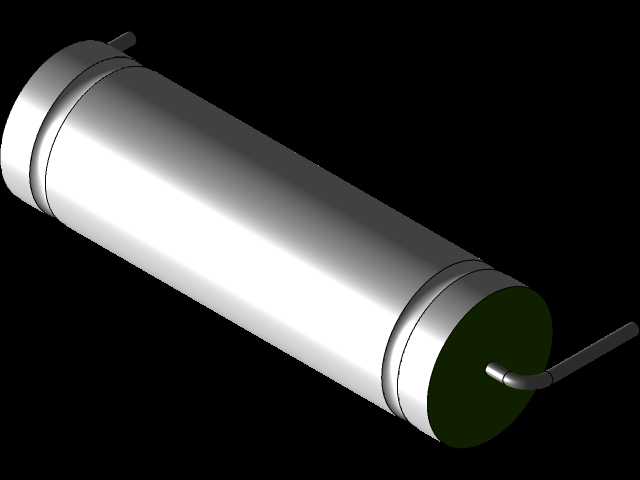

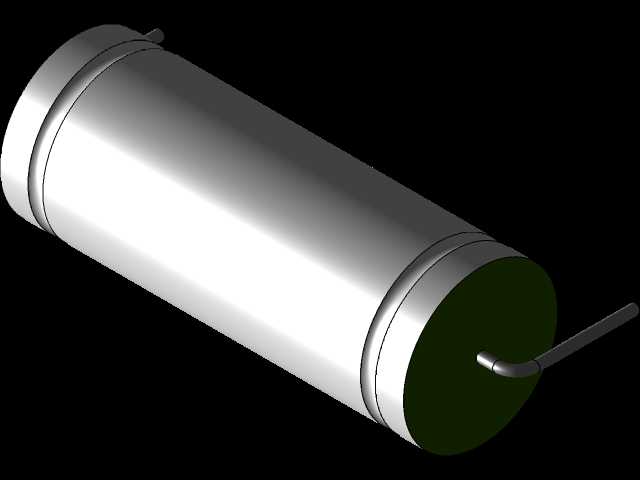

　　在做工业控制板卡、老式苏系电气设备复刻、Altium Designer元件库搭建的过程中，这类引线式圆柱电容是经常遇到的被动元件，很多刚接触硬件结构协同设计的工程师，容易只关注元件的电气参数，忽略三维结构的安装边界，最后做PCB布局或者机箱装配的时候出现干涉、引线弯折半径不足、元件和周边结构件距离不够的问题。这个模型还原的是符合GOST 29137-91标准的K73-16型电容，首先从外形结构来看，主体是标准圆柱封装，外壳采用金属封装结构，端面做了密封绝缘处理，两根引线从端面单侧引出，和常见的轴向引线电容不同，这种同向引线的结构更适合板载卧式贴装，或者在狭小腔体内做飞线连接，不需要在PCB两侧预留元件穿线空间，对单面布线的老式电路板兼容性更好。从实际应用场景来说，这类电容早年广泛用在苏系的工业电源、测量仪器、军工级控制设备里，现在做老旧设备维修、复刻的时候，经常需要匹配对应的结构尺寸，不然替换元件之后装不进原来的安装位，或者引线长度不够没法和原有焊盘连接。设计这个三维模型的时候，首先要保证圆柱主体的直径、总长度尺寸和规格书一致，外壳上的滚边密封结构要还原到位，这部分是金属外壳电容的典型结构，不仅是外观特征，也对应实际生产中的封装压合工艺，建模的时候不能简化成光滑圆柱，不然做装配干涉检查的时候，会漏掉滚边凸起部分和周边结构的间隙问题。

　　引线部分的建模要注意根部的弯折应力释放结构，实际生产中引线和电容端面连接的位置有加固点，引线的直径、引出长度都要符合标准要求，同时要预留出引线可弯折的活动空间，在做整机装配仿真的时候，可以模拟引线弯折到焊盘位置的状态，避免设计出来的焊盘位置离元件本体太远，导致引线长度不够，或者太近导致引线弯折半径过小，长期使用出现引线断裂的问题。从安装边界来看，这种电容卧式安装的时候，要考虑圆柱本体和PCB板面的间隙，一般会留0.5到1mm的距离，避免外壳和板上的走线、焊盘接触造成短路，如果是立式安装的话，要考虑本体高度和机箱上盖的距离，同时引线的弯折方向要避开周边的高大元件，比如变压器、散热片这些部件。很多工程师在画PCB封装的时候只画焊盘位置，不导入三维模型检查，最后装配的时候才发现电容和旁边的散热片顶住，或者和机箱的加强筋干涉，不得不重新改板，耽误项目进度。另外这类苏标元件的尺寸和现在常用的国标、美标元件有细微差别，不能直接用通用电容模型代替，比如同样容量耐压的电容，苏标的本体直径可能大1到2mm，引线的出线位置也有偏移，如果直接套用通用模型，做出来的安装位要么太松卡不住，要么太紧装不进去。

　　在做结构协同设计的时候，这个模型可以直接导入到常用的机械设计软件里，和PCB板、机箱结构件做装配检查，确认元件周围的安全距离，尤其是高压应用场景下，电容外壳和周边导电部件的爬电距离要满足安全规范，这时候精准的三维模型就能帮工程师提前发现距离不足的问题，避免后期做安规测试的时候不过关。另外在做设备维修备件建模的时候，这个模型可以用来测绘替换件的尺寸，不用反复拆解原有设备测量，减少对老旧设备的损伤，毕竟很多苏系老设备现在已经停产，备件很难找，很多时候需要自己加工或者找替代件，精准的三维模型能大幅降低备件匹配的难度。建模的时候还要注意端面的绝缘层结构，实际产品的端面是深色绝缘密封材质，和金属外壳有明显的分界，这部分的尺寸也要准确，因为绝缘层的厚度会影响元件的总长度，要是把绝缘层算成金属外壳的一部分，总长度就会比实际产品短，装配的时候会出现长度方向的尺寸误差。引线的末端要做圆滑处理，模拟实际元件引线的切脚状态，避免模型里出现尖锐的边角，在做装配仿真的时候出现错误的接触判定。

　　从功能特性来说，这类电容属于金属化薄膜电容，稳定性好，耐温范围宽，适合在恶劣的工业环境下使用，对应的三维模型也要考虑到不同安装方式下的空间占用，比如带固定卡箍的安装方式，要预留卡箍的安装空间，卡箍的宽度、厚度对应的位置不能和其他部件干涉，很多人建模的时候只做电容本体，忘了配套安装件的空间，最后设计出来的卡箍装上去和旁边的元件顶住。还有在做线束布置的时候，引线的出线方向要可以灵活调整，模型里的引线部分要做可活动的装配约束，方便在装配环境里调整引线的走向，模拟实际焊接后的引线状态，检查引线和周边线束、结构件有没有干涉，避免装配的时候引线被压在结构件下面，造成绝缘层破损短路。
