15mm规格汽车保险丝座结构设计

这款15mm规格的保险丝座，主要应用在乘用车辆、商用工程车辆的低压配电回路中，承担电路过载、短路故障时的熔断保护载体功能，是车载电气系统里不可缺少的基础保护部件。日常车辆改装、原厂线束装配、售后维修替换场景中，这类部件的选型匹配直接影响整车电路的安全冗余，不少维修场景里出现的线路烧蚀、自燃隐患，往往和保险丝座接触电阻过大、固定不牢导致的温升异常有关。

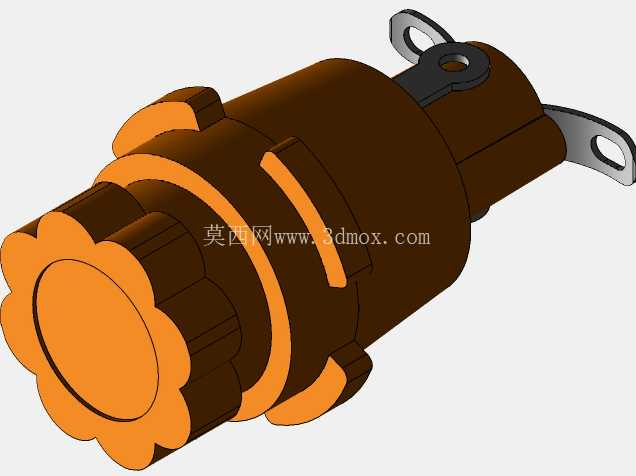

从结构设计逻辑来看，主体采用绝缘耐温的电木材质作为基座外壳，花型旋钮端的设计是为了徒手更换保险丝时增加摩擦力，不需要额外工具就能完成旋开操作，日常运维时不用携带专用拆装工具，在野外作业、应急抢修场景下能大幅提升故障排除效率。外壳上的环形凸筋一方面是增加壳体的结构强度，避免车辆长期行驶振动导致壳体开裂，另一方面也能在旋合时形成定位卡点，防止旋钮受振动松脱，导致内部保险丝接触不良。

尾部伸出的两个带安装孔的金属接片，采用镀锡铜材质冲压成型，既保证导电性能，也能提升抗氧化能力，安装孔的尺寸适配常规M3规格的接线螺丝，能和车载线束的冷压端子直接匹配，不需要额外做转接处理。接片和绝缘壳体之间采用过盈压装的固定方式，压装位置设计了定位台阶，避免接片受拉扯力时出现轴向窜动，导致内部接触点位移。

安装边界方面，整体圆柱主体直径适配15mm规格的面板开孔，安装时可以直接卡在车辆仪表台、配电盒的预留开孔位，两个固定接片的中心距和常规车载保险丝座的安装尺寸完全兼容，替换旧件时不需要重新打孔、改线，直接替换原有部件即可。内部的腔体尺寸刚好容纳标准15mm长度的玻璃管保险丝，腔体底部设计了弹性接触铜片，能保证保险丝装入后两端始终保持稳定的接触压力，即使在车辆持续颠簸、温度交变的工况下，也不会出现接触断开、接触电阻飙升的问题。

设计过程中重点考虑了车载工况的耐振动、耐温变要求，绝缘外壳的材质选用能满足-40℃到120℃的工作温度范围，覆盖车辆从极寒地区露天停放、到夏季发动机舱周边高温烘烤的全场景温度需求。金属接片的冲压折弯角度经过反复校核，保证接线后导线的应力不会直接传递到内部接触点，避免长期应力作用下接触片变形失效。旋合端的密封缝隙处设计了微小的挡边结构，能阻挡日常洗车、雨天行驶时的飞溅水滴进入腔体内部，降低短路风险，虽然不是完全防水结构，但足以应对车载安装位置的常规防溅需求。

不少结构设计人员在做这类小电气件建模时，容易忽略接片和壳体的配合公差，往往导致实际生产时压装过紧壳体开裂、或者压装过松接片松动的问题，这款模型在配合面处预留了合理的压装过盈量，同时在接片根部设计了止退凸点，压装到位后凸点卡入壳体的预留凹槽内，彻底杜绝接片脱出的风险。旋钮端的花型齿尺寸经过人体工学校核，齿的高度和弧度刚好适合手指发力，既不会因为齿太尖锐硌手，也不会因为齿太浅打滑，更换保险丝时的操作手感顺畅。
