乘用车辐条轮毂配套橡胶轮胎结构设计

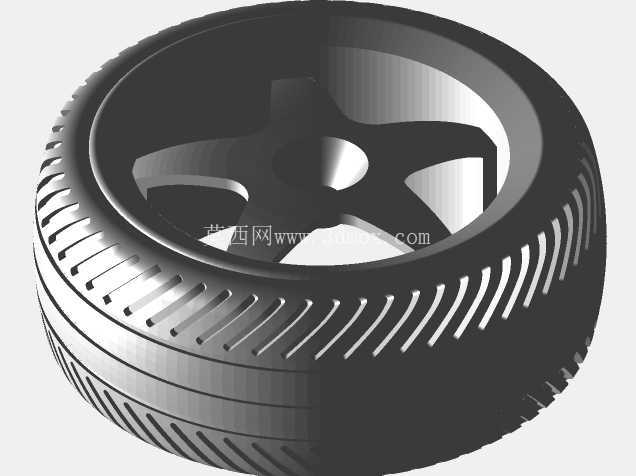

在乘用车底盘行走系统的设计环节中，轮胎与轮毂的匹配设计直接决定了整车的行驶平顺性、抓地性能与转向响应精度，这套带五辐轮毂的轮胎结构，是面向常规铺装路面家用乘用场景开发的行走组件，建模过程中完整还原了轮胎与轮毂的装配贴合关系，可直接用于整车总装阶段的行走系统干涉校验、底盘运动仿真分析。

从实际应用场景来看，这类轮胎主要适配普通家用紧凑型乘用车，日常行驶覆盖城市铺装道路、城郊硬化路面等常规工况，胎面的花纹沟槽设计经过针对性排布：周向连续的主排水沟负责快速破除行驶过程中胎面与路面间的水膜，避免湿滑路面出现水滑现象；横向分布的细纹沟槽则负责切割接地面积内的水膜，同时提升胎面与路面的咬合摩擦力，在干燥路面起步、制动阶段提供足够的附着系数，减少制动距离与起步打滑概率。胎侧的厚度设计兼顾了行驶缓冲能力与抗剐蹭性能，日常路边停靠时的轻度路肩剐蹭不会直接破坏胎体帘布层结构，降低日常使用的损坏概率。

轮毂部分采用五辐式星形结构设计，这种辐条排布形式并非单纯追求外观效果，从结构力学角度考量，五根辐条均匀分布在轮毂圆周方向，能够将轮心位置传递的驱动力、制动力均匀分散到轮辋整圈，避免局部应力集中导致的辐条断裂风险；同时辐条之间的大间隙设计，能够为制动盘、制动卡钳预留足够的散热空间，连续制动过程中产生的热量可以通过辐条间隙快速随气流散出，避免制动系统热衰减。轮辋与轮胎的贴合止口位置做了精准的尺寸约束，建模时严格按照轮胎装配的过盈配合要求设定公差，装配后轮胎胎圈能够紧密卡在轮辋止口位置，高速旋转时不会出现轮胎脱圈、动平衡失衡的问题。

设计过程中首先确定了轮胎的接地比压参数，按照常规紧凑型乘用车单轮承载400-500kg的载荷要求，设定胎面宽度与扁平比参数，保证接地印痕的形状接近矩形，避免胎面局部偏磨；胎体内部的帘布层结构在建模时做了简化的等效应力层处理，在做整车平顺性仿真时，可以准确模拟轮胎的径向刚度与侧向刚度，输出的悬架跳动仿真数据更贴近实车测试结果。轮毂的安装边界严格按照乘用车常规的四孔/五孔安装节圆尺寸设定，中心定位孔的尺寸与轮毂轴承的配合公差符合装配要求，轮辐背面预留了平衡块粘贴位置，满足后期动平衡校正的操作空间需求。

从安装适配角度来看，这套轮胎轮毂组件的整体外径尺寸控制在常规16寸轮毂配套轮胎的尺寸区间，轮拱内部的跳动间隙预留了足够的悬架跳动行程，即使在悬架最大压缩行程、转向最大转角的工况下，轮胎也不会与轮拱内衬、转向拉杆、减震器等周边部件发生运动干涉。胎面的花纹块刚度经过匹配设计，不同位置的花纹块厚度做了细微差异化处理，能够降低滚动过程中的花纹共振噪音，提升车内行驶静谧性。轮辋的气门嘴安装孔位做了位置预留，装配后气门嘴不会与辐条、制动卡钳产生位置冲突，方便后期充气与胎压检测模块的安装。

在三维建模的细节处理上，胎面的每一条花纹沟槽都做了拔模角度处理，完全符合橡胶轮胎硫化成型的工艺要求，不会出现模具脱模时的结构倒扣问题；轮毂辐条的表面做了等壁厚处理，满足铝合金低压铸造的工艺要求，壁厚均匀可以避免铸造过程中出现缩孔、冷隔等缺陷，提升零件的成品率与结构强度。轮胎与轮毂的装配面做了贴合面的精度处理，在三维装配环境中可以直接模拟轮胎压装到轮辋的全过程，校验装配过程中是否存在过盈量过大导致的装配困难问题，提前优化配合尺寸，减少后期实装阶段的工艺问题。
