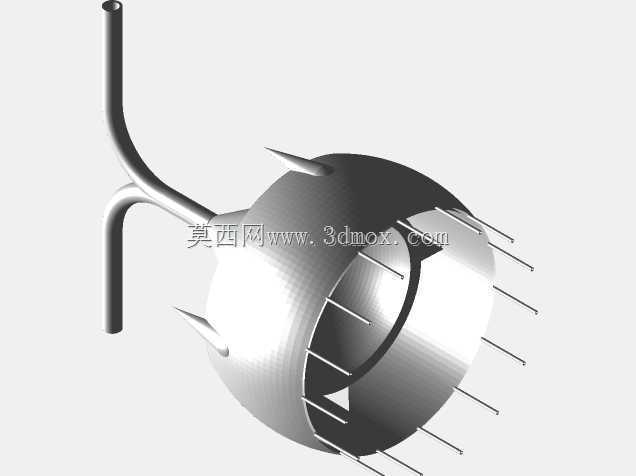

拉瓦尔喷管构型超音速推进装置结构

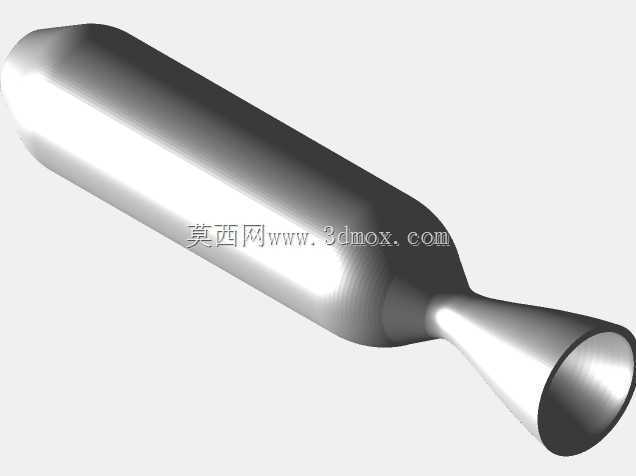

　　在航空航天推进、高速风洞试验、小型冲压动力测试等场景中，这类收缩-扩张构型的喷管是核心的能量转换部件，其作用是将上游燃烧室来流的高压亚音速燃气，通过流道截面的连续变化加速到超音速状态，最终将燃气的内能与压力能转化为出口的动能，产生稳定的推进推力。不同于常规等截面喷管仅能将气流加速到音速临界状态，该结构采用典型的拉瓦尔喷管型线设计，收缩段采用平滑过渡的圆弧收敛构型，能够保证气流在向喉部流动的过程中均匀加速，避免局部流道突变引发的附面层分离，减少流动过程中的总压损失；喉部为整个流道的最小截面位置，是气流从亚音速向超音速转换的临界截面，设计中严格控制喉部的截面圆度与过渡圆角，避免出现局部应力集中或者流场畸变；扩张段采用平缓的锥面扩张构型，

　　扩张角控制在合理区间内，既保证超音速气流在扩张段内持续膨胀加速，又避免扩张角过大导致气流与壁面分离，造成推力损失与流场不稳定。从安装边界来看，该结构整体为回转体构型，上游进气端为等直径圆柱段，可直接与燃烧室出口、稳压段法兰或者试验管路对接，对接端面可根据安装需求设计密封槽或者焊接坡口，保证高压燃气不会从连接位置泄漏；外壁面为光滑连续曲面，没有突出的安装耳或者复杂凸台，既可以通过卡箍结构实现快速装夹，也可以通过外壁抱箍的方式固定在试验台架或者动力舱内，安装时需要保证喷管轴线与来流方向的同轴度，偏差过大会导致出口流场偏斜，推力方向出现偏移，同时会加剧壁面局部的热负荷。在实际工程应用中，这类喷管结构可直接用于小型固体火箭发动机的尾喷管、

　　超音速风洞的试验喷管段、脉冲爆震试验装置的排气段，也可作为高校流体力学、航空航天推进专业的教学演示模型，配合流体仿真软件开展喷管内流场模拟，验证不同压比下喷管的出口马赫数、推力系数、流量系数等核心参数。设计过程中需要重点匹配上游来流的总压、总温参数与喷管的面积比，也就是出口截面与喉部截面的面积比值，面积比直接决定了喷管的设计出口马赫数，若实际工作压比低于设计压比，喷管内会出现激波结构，导致推力效率下降；若工作压比高于设计压比，气流在出口位置会继续膨胀，产生膨胀波系，同样会影响推力的稳定性。壁面厚度设计需要兼顾结构强度与轻量化需求，高压高温工况下需要考虑材料的热变形量，避免工作过程中喉部尺寸受热变形改变临界流通面积，

　　影响整个推进系统的工作状态；对于试验用的常温气流喷管，可采用树脂材料3D打印制作，降低加工成本，缩短试验迭代周期，而用于高温燃气工况的喷管则需要采用高温合金材料加工，同时在壁面设计冷却通道或者热防护涂层，避免长时间工作导致壁面烧蚀变形。该结构的流道型线全部采用连续光滑的曲面过渡，没有直角或者突变台阶，能够减少气流在壁面处的摩擦阻力，同时降低附面层发展的厚度，提升喷管的工作效率；出口端面为垂直于轴线的平切面，方便后续对接推力测量装置或者扩压段，开展推力性能测试或者排气噪音测试。在建模过程中严格保证回转体的同轴度，所有过渡位置的曲率连续，避免出现建模过程中的微小棱角导致仿真计算时出现局部流场异常，也能保证后续数控加工或者3D打印时的成型精度，减少后续打磨修整的工作量。
