径流式叶轮压缩单元三维结构设计

　　在流体机械的结构设计领域，径流式压缩单元的核心做功部件设计，直接决定了整机的压比、效率与运行稳定性，本次呈现的叶轮结构，是小型离心压缩设备的核心转子组件，这类结构广泛应用在小型气源供给、涡轮增压配套、工业气动系统增压、制冷压缩回路等场景中，区别于轴流式结构的大流量低风压特性，该类径向出流的叶轮结构更适配小流量高压力输出的工况需求。

　　从实际应用场景来看，这类叶轮结构常被集成在便携气源设备、小型工业空压机、车用涡轮增压器的压气机端，部分同构型叶轮也会用于微型燃气轮机的压缩段，在气动回路中承担着将轴向进入的低速气流，通过叶片的高速旋转做功，将机械能转化为气体的压力能与动能，最终沿径向甩出进入扩压段的核心作用。设计过程中首先要匹配的是安装边界：叶轮中心的定位孔采用异形非圆结构，是为了与驱动轴实现周向防转定位，避免高速旋转过程中出现叶轮与轴的相对滑移，这类定位结构相比普通平键连接，在小尺寸轴系上能传递更大的扭矩，同时减少键槽带来的应力集中问题，适配每分钟数万转的高转速运行工况。

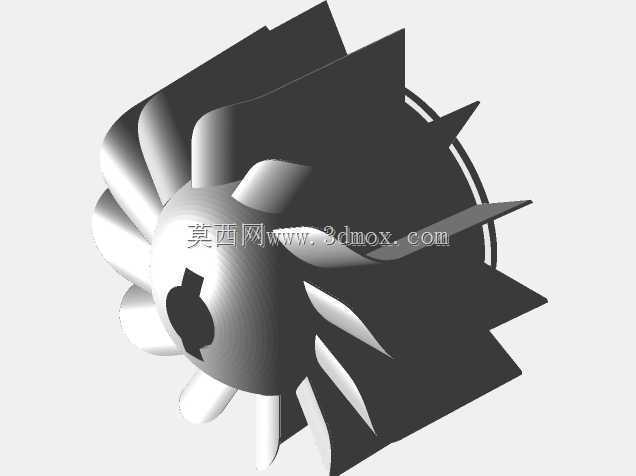

　　叶片的型线设计是整个结构的核心，图中可见长短叶片间隔排布的结构，这种分流叶片的设计思路，是为了避免全长度叶片在入口处形成过大的气流阻塞，同时在叶轮出口处保证足够的叶片导流长度，减少气流在叶道内的二次流损失，相比等长叶片结构，长短叶片搭配能在相同叶轮外径下，提升10%左右的压比效率，同时拓宽叶轮的稳定工作区间，降低喘振发生的概率。叶片的前缘采用圆弧过渡修型，是为了减少气流入口处的冲击损失，适应不同进气角度的来流条件，叶片从入口到出口的扭角变化，是按照等环量设计准则进行匹配的，保证气流在叶道内流动时，沿叶高方向的速度分布均匀，避免局部流速过高产生激波损失。

　　从外形尺寸的边界约束来看，这类小尺寸压气机叶轮的外径通常在50-120mm区间，适配功率在1-15kW的驱动单元，叶轮的轴向长度要匹配后端扩压器与蜗壳的安装间隙，通常叶轮后端面与扩压器端面的间隙控制在0.2-0.5mm，间隙过大会导致气流回流损失，间隙过小则容易在高速旋转时出现动静部件碰磨。叶轮的轮毂面采用光滑的弧面过渡，从中心定位孔处向轮缘方向平滑延展，一方面是为了降低轮毂面的气流摩擦损失，另一方面是通过轮毂型线的变化，调整叶道内的通流面积变化率，保证气流在叶道内实现平缓的减速增压，避免通流面积突变带来的流动分离。

　　在结构强度设计层面，叶片与轮毂的连接位置采用大圆角过渡，避免应力集中，因为高转速下叶片自身的离心力会在叶根位置产生较大的拉应力，圆角过渡能将局部应力峰值降低30%以上，提升叶轮的疲劳寿命。叶片的厚度从叶根到叶缘逐渐减薄，是在保证结构强度的前提下，尽可能降低叶片自身的离心载荷，同时减少叶片对气流的阻塞作用。这类叶轮通常采用铝合金整体铣削加工，部分高压比工况下也会采用钛合金材质，加工过程中要做动平衡校正，剩余不平衡量要控制在G2.5等级以上，避免高转速下产生过大的振动，影响整机的运行可靠性。

　　实际选型匹配过程中，这类叶轮的参数要与驱动电机的转速、目标流量、压比需求做匹配，叶轮入口直径决定了最大进气流量，叶片出口角决定了相同转速下能达到的压比，叶片数量的选择要兼顾气流导流效果与叶道阻塞的问题，通常这类小尺寸叶轮的叶片总数在12-20片之间，长短叶片各占一半。在装配环节，叶轮与驱动轴的配合采用过盈配合，配合过盈量要根据轴径与转速计算，既要保证高速旋转时不出现松动，又要避免过盈量过大导致轮毂内孔产生过大的装配应力。同时叶轮前端通常会设置锁紧螺母，轴向锁紧力要经过计算，避免运行过程中螺母松动导致叶轮轴向窜动。

　　在气动性能验证层面，这类结构完成建模后，通常要通过流体仿真计算叶道内的速度场、压力场分布，检查是否存在局部低速涡流区，根据仿真结果调整叶片型线与轮毂型线，保证叶轮的效率点落在设计工况区间内。结构仿真层面要计算高转速下的应力分布、叶片变形量，确认最大应力位置的安全系数满足设计要求，叶片最大变形量不会导致与周边壳体发生碰磨。
