可拆卸冲压式喷气发动机锥头结构

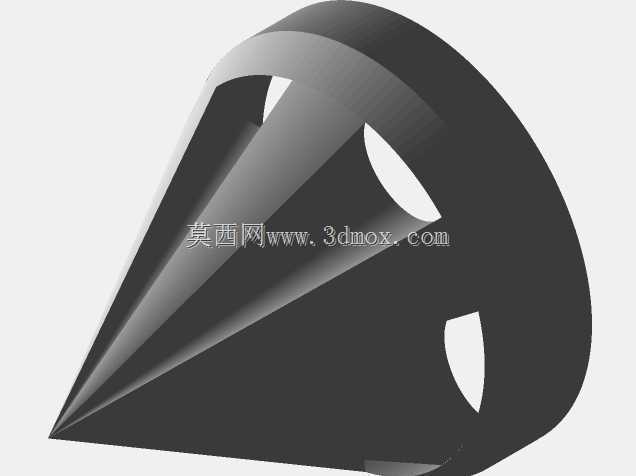

　　该结构为冲压喷气发动机的前端进气锥核心部件，采用分体可拆卸式结构设计，主要适配亚音速及超音速工况下的冲压发动机进气预压缩需求，在航空动力、高速靶机、小型无人飞行器动力段有着明确的应用场景。从实际用途来看，该锥头承担着来流减速增压、气流导向的核心作用，高速来流接触锥面后会沿锥面形成均匀的斜激波，将超音速来流的动能逐步转化为压力势能，为后续燃烧室的稳定燃烧提供符合流速要求的压缩空气，可拆卸的结构设计则主要服务于部件检修、流道调整以及不同工况下的锥头替换需求，无需拆解整段进气道即可完成核心部件的更换作业。从功能特性上看，锥面采用大长细比的锥形构型，锥面开设三处对称分布的镂空缺口，一方面能够有效降低结构整体重量，减少发动机前端的悬臂载荷，

　　另一方面镂空结构可配合进气道内的附面层吸除结构，将锥面附着的低能附面层气流导走，避免附面层分离引发的进气道喘振问题，提升进气工况的稳定性。设计思路上优先考虑了冲压成型的工艺可行性，整体锥面为等斜率连续曲面，无突变折角，可通过薄板冲压工艺一次成型锥面主体，再通过焊接或紧固件连接完成后端安装边的固定，可拆卸结构的连接面设置在锥头后端与进气道壳体的配合位置，采用止口定位保证同轴度，避免装配后出现锥面偏斜导致的进气流场畸变。从外形尺寸与安装边界来看，该锥头最大外径与进气道入口内径保持0.2-0.5mm的间隙配合，锥尖位置探出进气道唇口的长度根据设计马赫数调整，通常在1.2-1.8倍入口直径区间，后端安装边预留均匀分布的紧固件过孔，

　　可与进气道内的支撑辐条直接连接，整体结构的重量控制在同尺寸实心锥头的35%左右，同时保证足够的结构刚度，能够承受高速飞行下的气动载荷与温度载荷，在2马赫飞行工况下锥面温度可达到120摄氏度左右，所选冲压板材可满足该温度下的强度要求，不会出现蠕变变形。在实际装配场景中，该可拆卸锥头可根据不同的飞行马赫数区间快速更换不同锥角的部件，当飞行马赫数在1.5-2.5区间时采用小锥角构型降低激波阻力，当马赫数提升至2.5-4区间时更换大锥角构型提升压缩效率，无需改动进气道主体结构即可实现动力段的工况适配，大幅降低了试验阶段的改造成本与周期。锥面的镂空位置经过流场仿真优化，避开了锥面的主要承力路径，三处缺口沿周向120度均匀分布，保证结构的动平衡性能，避免高速气流冲击下产生共振问题，缺口边缘采用卷边处理提升局部刚度，防止气流长期冲刷引发的边缘疲劳开裂。
