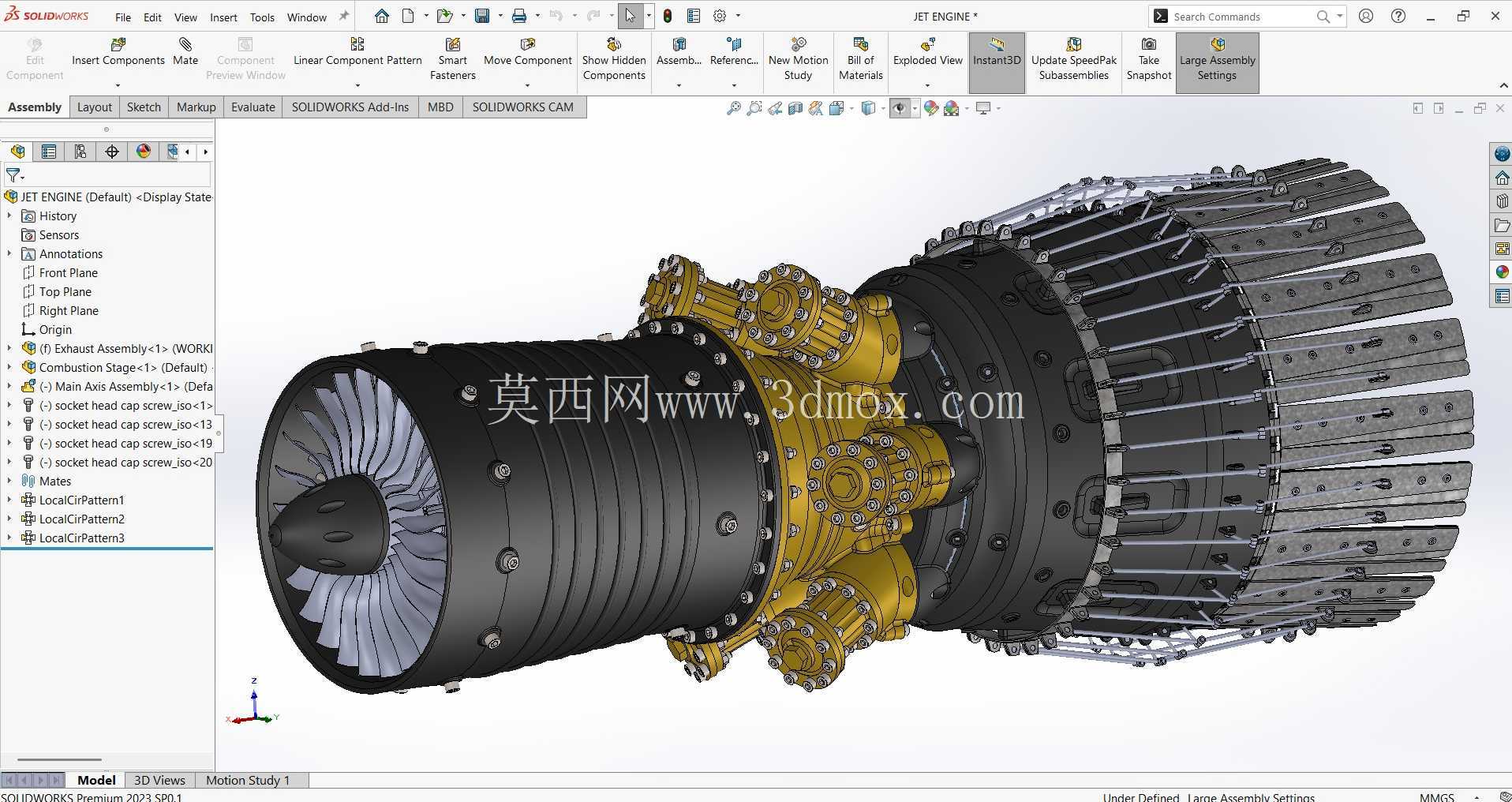

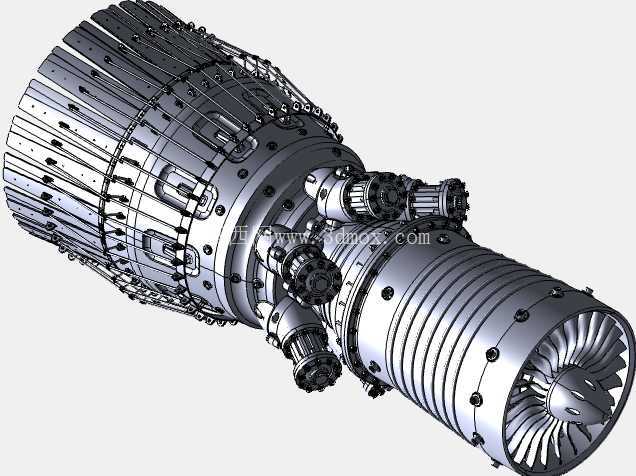

高细节航空喷气式涡扇动力装置结构

　　该动力装置核心作用是通过高速喷射高温高压燃气产生反作用推力，为固定翼航空器提供飞行动力，可适配亚音速飞行阶段的军机、民用通航机型动力选型参考，也可作为航空动力教学、结构原理演示的具象化载体。从结构设计逻辑来看，整体采用轴流式布局，前端大直径风扇段为第一级进气压缩单元，叶片采用翼型截面设计，在保证进气量的同时降低进气紊流损失，风扇段机匣采用环形分段式结构，每段机匣通过周向均布的螺栓副实现刚性连接，既保证机匣圆度公差，也为后期维护拆解预留操作空间。

　　风扇后端的压气机段采用多级轴流压气机结构，各级轮盘与传动轴采用过盈配合加周向销钉的连接方式，避免高转速工况下轮盘与轴出现相对滑移，压气机段外部的金色承力机匣集成了附件安装座，可固定燃油管路、润滑管路、转速传感器等附属元件，安装座的位置均经过管路走向优化，避免管路与高速旋转部件出现运动干涉。燃烧室段采用环形燃烧室结构，外部机匣设置了多组周向均布的燃油喷嘴安装位，喷嘴与机匣的连接采用法兰面加密封垫圈的结构，保证高温高压燃气不会从安装缝隙泄漏，同时燃烧室机匣的壁厚经过热变形校核，在持续高温工作工况下不会出现过量形变导致转子剐蹭。

　　后端涡轮段采用多级涡轮叶片与导向叶片交错排布的结构，涡轮叶片采用枞树型叶根与轮盘连接，可承受高温燃气冲击带来的离心力与热应力，涡轮段外部的冷却管路采用沿机匣轴向排布的设计，通过引入外涵道冷空气对涡轮机匣进行降温，控制机匣与转子的径向间隙在合理区间，避免间隙过大导致燃气效率损失，或是间隙过小出现转动剐蹭。从安装边界来看，前端进气风扇的最大外径为整机最大径向尺寸，所有外部附件的安装位置均未超出该径向边界，整机的主安装节设置在压气机段机匣两侧，采用带减震衬套的耳片结构，可将发动机工作时的振动传递到航空器挂架上，同时抵消部分轴向推力带来的载荷，后端尾喷段采用等直径收敛结构，尾喷口的端面为整机轴向最远边界，安装时需保证尾喷口与航空器尾部结构预留足够的热膨胀间隙，避免高温燃气灼烧机体结构。

　　在实际建模过程中，所有旋转部件的同轴度公差均按照航空动力装置的设计标准设置，各级叶片的安装角经过气动效率优化，静止部件与旋转部件的径向间隙、轴向间隙均参考实际航发的装配公差预留，既保证结构运动时无干涉，也尽可能还原真实设备的间隙控制逻辑，外部管路的走向均按照最短路径、最少弯折的原则布置，同时避开高温区域与维护操作空间，符合航空动力装置的管路设计规范。
