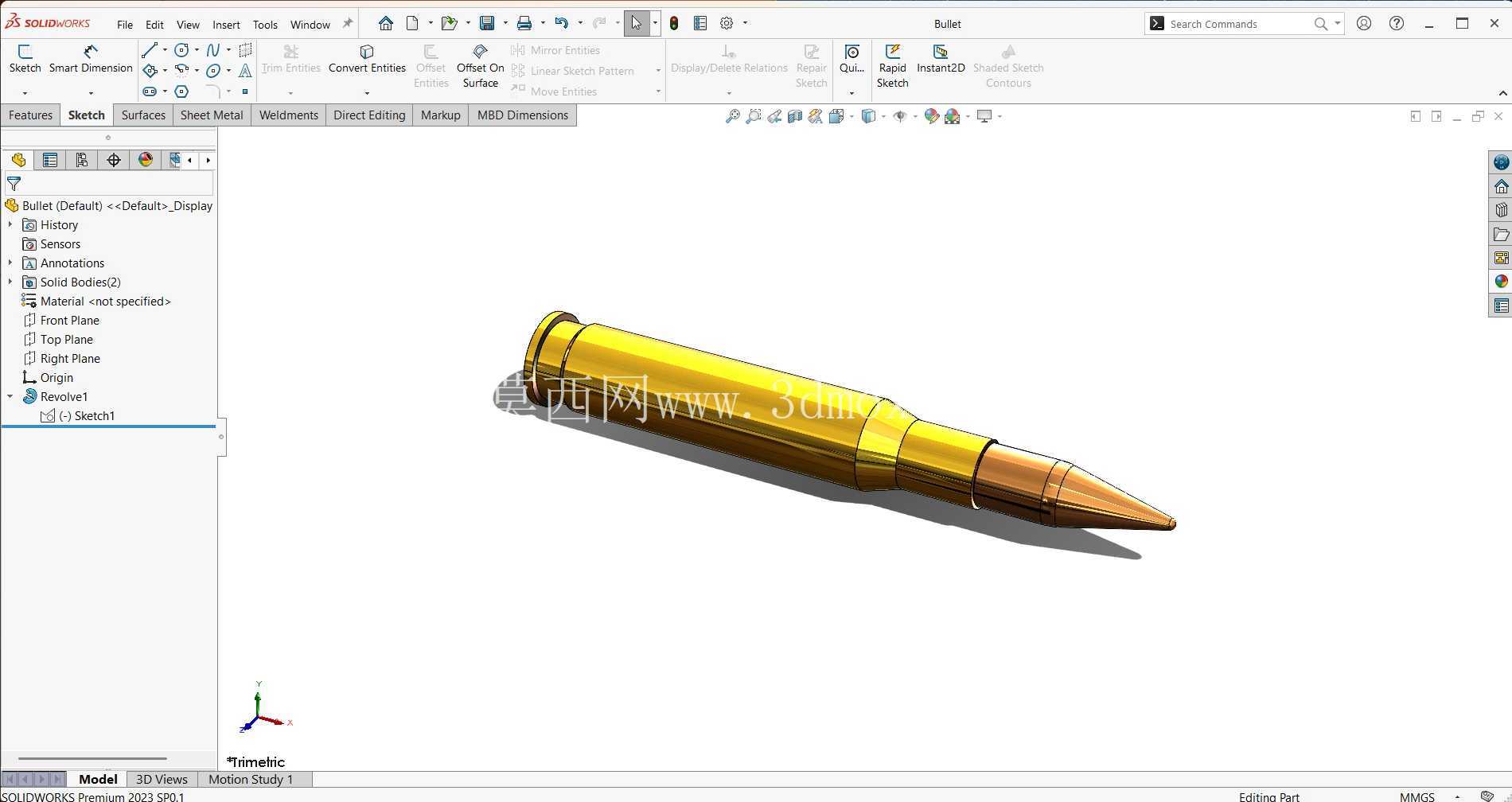

4.5×26规格小口径弹药结构三维数模

在轻武器配套零部件的结构设计环节，小口径弹药的三维数模搭建是弹道仿真、供弹机构适配、击发组件匹配的核心基础参考，本次完成的4.5×26规格弹药数模，完全围绕实际列装场景的使用需求完成结构还原，没有做多余的艺术化夸张处理，所有曲面、倒角、台阶结构都严格对应实物的加工与装配逻辑。

从实际应用场景来看，该规格弹药属于小口径低速弹药范畴，主要适配紧凑型自卫枪械、特种作业发射器具，在民用射击运动、小型安防装备、工业特种击发工具领域也有对应的适配场景，这类弹药的外形尺寸公差控制直接决定了供弹流畅度与击发可靠性，因此建模过程中首先锁定的就是安装边界尺寸：整体全长严格控制在26mm，弹壳最大直径4.5mm，弹壳口部的收口锥度、弹头弧形部的曲率半径、底缘的厚度与直径尺寸，都完全匹配对应枪械弹膛的坡膛尺寸、供弹坡的导入角度，避免出现模型导入仿真环境后出现卡弹、进弹位置偏移的问题。

设计思路上没有采用简单的回转体拉伸拼接的偷懒做法，而是拆分了弹头被甲、弹芯、弹壳壳体、底火室四个独立结构件分别建模再完成装配：弹头部分的弧形段采用双圆弧相切过渡，保证弹头在坡膛内导入时的同轴度，弹芯与被甲的配合面做了0.02mm的过盈配合面模拟，还原实际装配的压合状态；弹壳部分的斜肩位置做了精准的角度控制，这个位置是弹药入膛后定位的核心基准，斜肩的轴向位置公差直接影响弹底间隙，进而影响击发时的闭气效果与击针撞击底火的行程，因此建模时特意将斜肩的轴向定位尺寸与弹壳全长做了参数化关联，方便后续调整不同装药规格下的尺寸变体；底火室位置则还原了传火孔的台阶结构、底火压装的环形卡槽，这些细节结构在做击发动力学仿真时，会直接影响底火受撞击后的变形量、传火通道的压力传导效率，是不能省略的结构细节。

从功能特性的还原角度，数模保留了弹壳内壁的退刀槽结构、口部的紧口沟槽，这些结构是实际生产中弹壳加工、弹头与弹壳压装固定的必要结构，很多简化模型会忽略这些细节，导致后续做工艺仿真、装配干涉检查时出现偏差。弹壳外表面的拔模斜度也严格按照冷挤压加工的工艺角度设置，既符合实际加工的脱模需求，也能保证弹药在弹匣内上下移动时的顺畅度，不会出现过大的摩擦阻力。

在供弹适配性的设计考量上，弹头顶端的圆弧半径、弹壳斜肩与弹身的过渡圆角，都对应了弹匣抱弹口的尺寸设计逻辑，数模可以直接导入供弹机构的装配环境，做抱弹口的干涉检查、推弹过程的运动仿真，验证推弹凸笋推动弹底位置时的弹药姿态变化，避免出现推弹过程中弹头歪斜、卡滞的问题。另外弹壳底部的底缘厚度、拉壳钩卡槽的尺寸也完全按照实物还原，可直接用于拉壳钩的结构匹配设计，验证抽壳过程中拉壳钩与弹底缘的啮合深度、抽壳时的受力分布，避免出现抽壳断裂、滑壳的问题。

整个数模的所有结构都做了参数化关联，修改弹壳直径、全长、弹头弧形半径等核心参数时，对应的配合结构会自动更新，方便后续衍生不同规格的同系列弹药模型，不需要重新从零搭建结构。模型的曲面质量全部达到G2连续，没有碎面、尖角误差，不管是用于渲染展示、3D打印验证结构，还是导入有限元分析软件做弹道强度仿真、击发时的弹壳变形分析，都不需要额外做几何修复，能直接对接后续的设计仿真流程。
