卷轴作业场景水平生命线防坠落防护装置

在卷材生产、仓储装卸、大型卷轴类设备检维修场景中，作业人员往往需要在距离地面一定高度的卷轴周边开展换卷、检修、巡检作业，这类作业区域没有固定的临边防护结构，作业人员移动范围大，传统的单点式安全带挂点无法覆盖全作业路径，一旦发生失足坠落，极易造成严重的人身伤害事故，这套水平生命线防坠落装置正是针对这类卷轴周边的高空作业场景开发的防护结构。

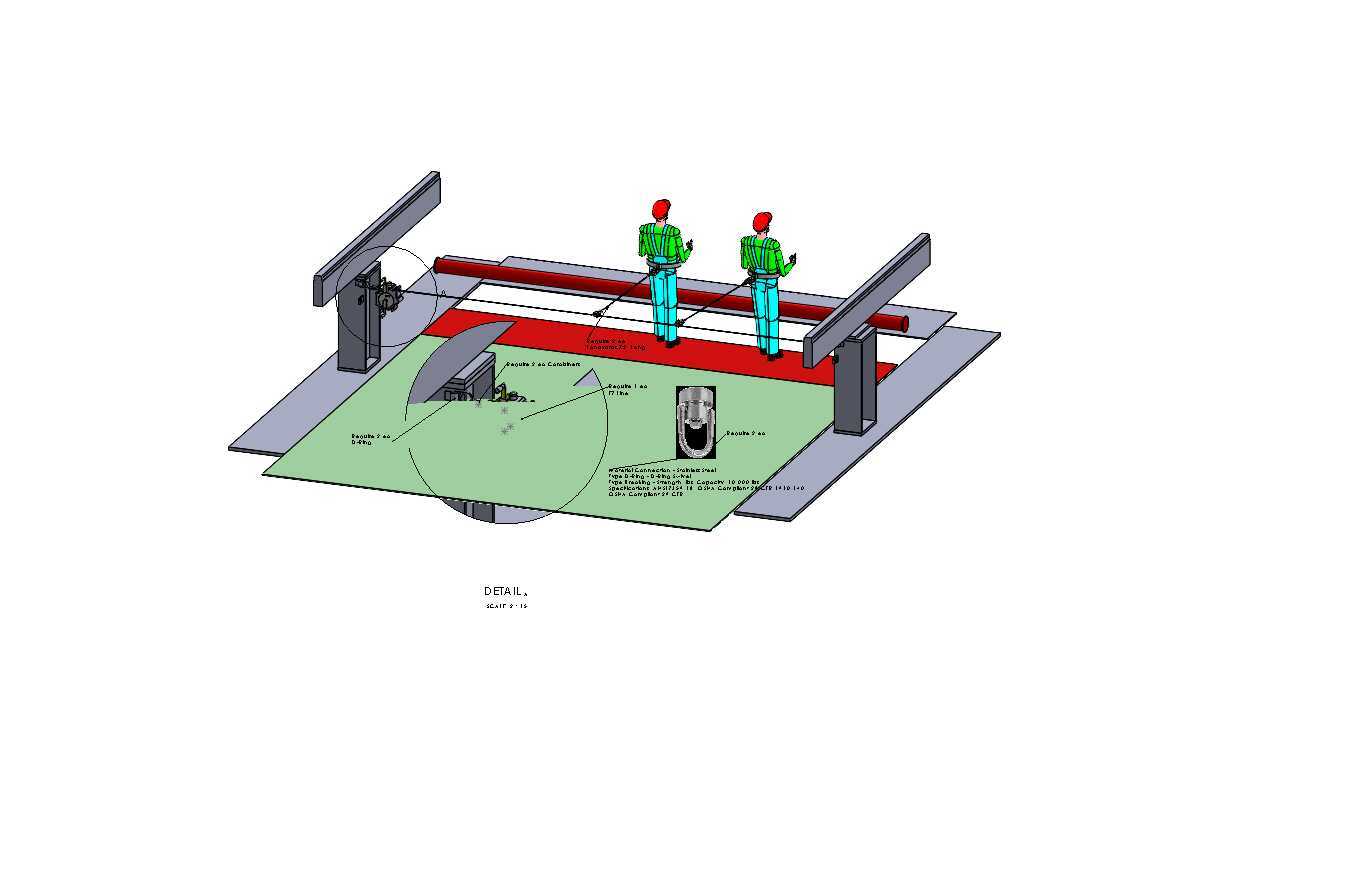

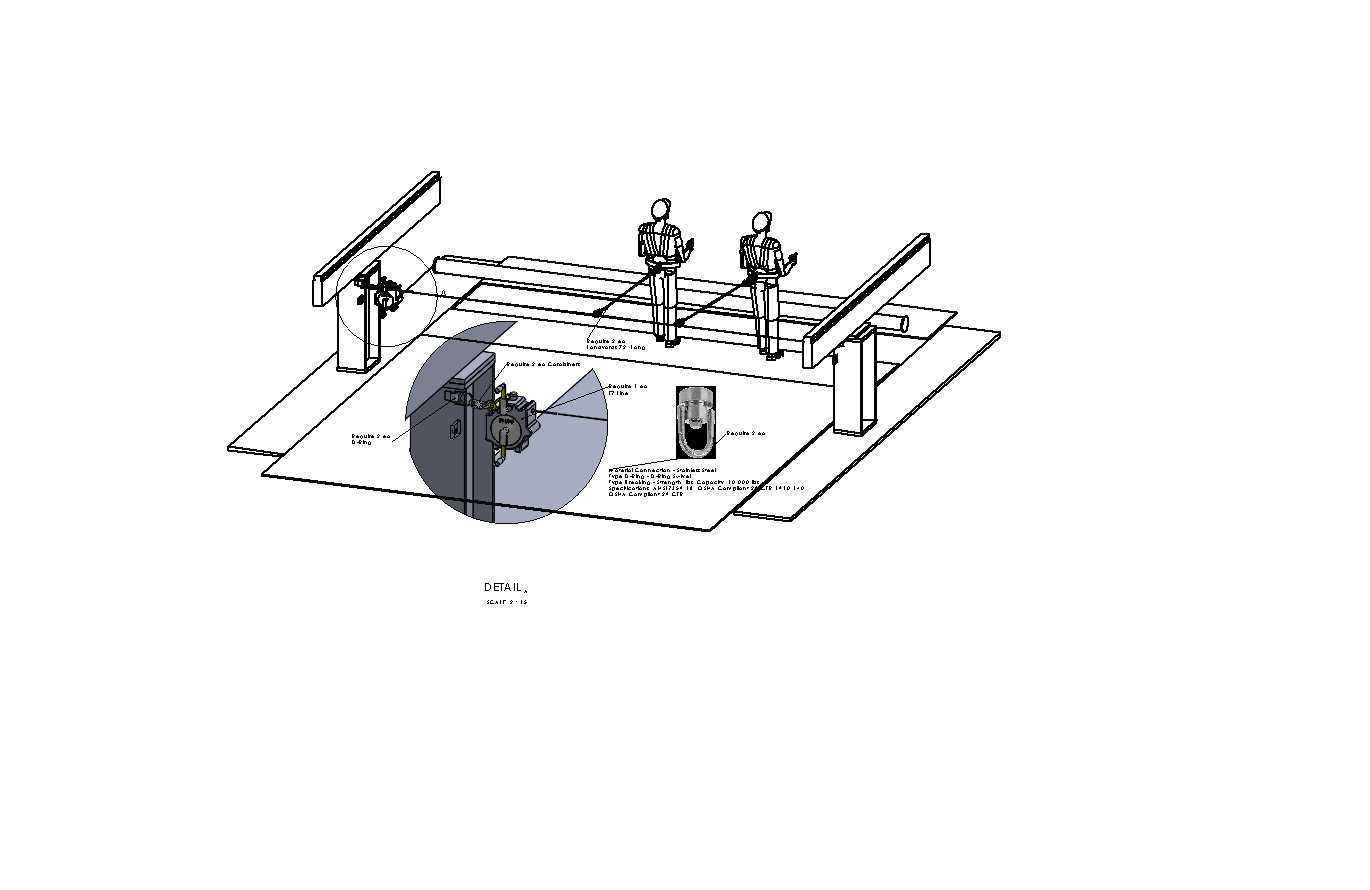

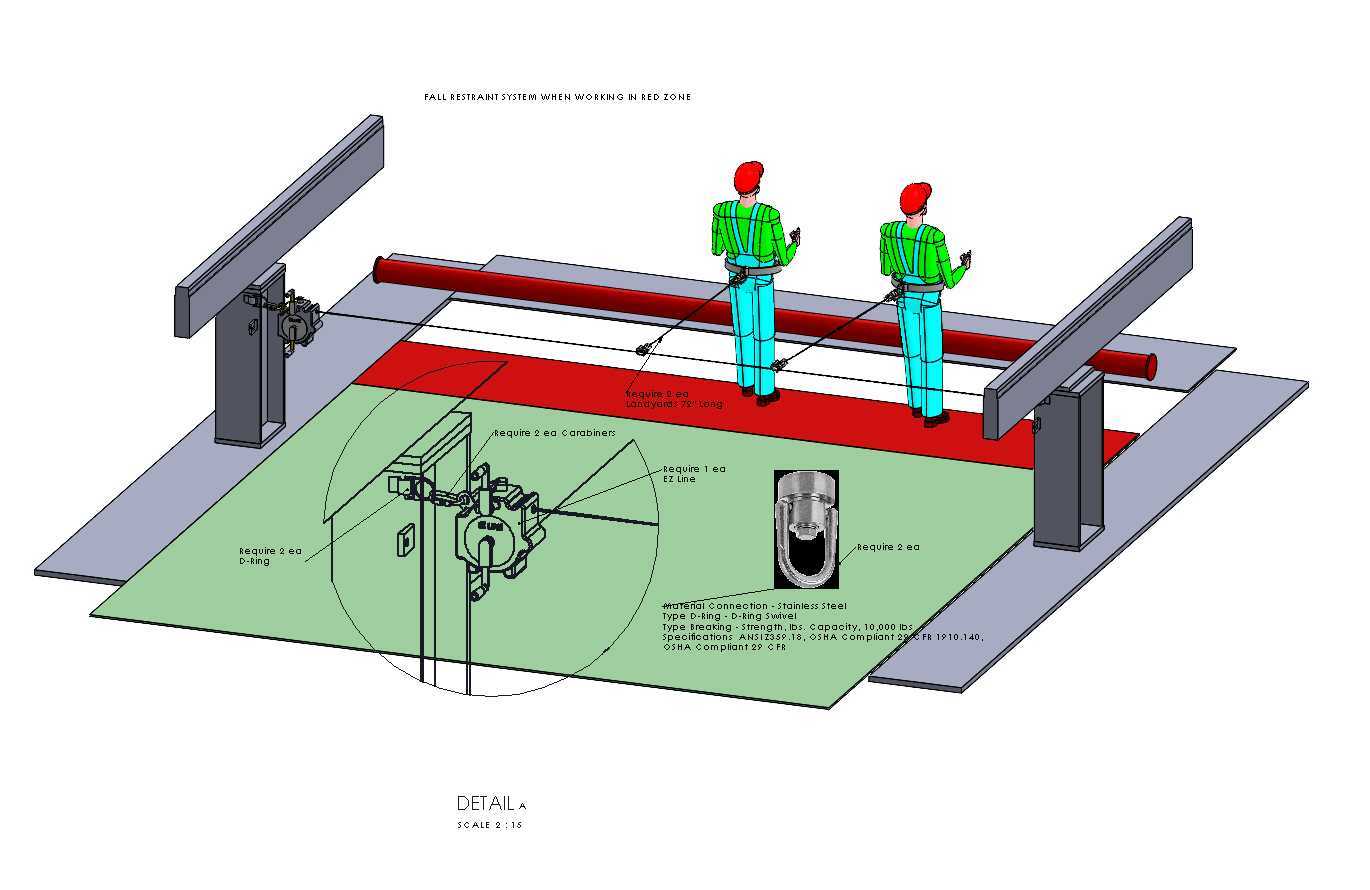

整套装置的核心支撑结构为两根对称布置的立式承重立柱，立柱底部通过膨胀螺栓与作业区域两侧的混凝土地面或钢结构平台刚性连接，立柱的安装间距根据卷轴的轴向长度匹配，常规适配4米到12米跨度的卷轴作业区域，立柱顶端设置横向承力钢缆作为生命线主体，钢缆两端通过预紧调节机构与立柱顶端固定，预紧力控制在8kN到12kN区间，避免人员坠落时钢缆挠度过大导致坠落距离超出安全阈值。

生命线钢缆上配套两个可滑动的自锁器，自锁器可沿着钢缆轴向顺畅滑动，无卡滞、无脱轨风险，自锁器下方通过可伸缩的安全织带与作业人员身上的五点式安全带D型环连接，织带的伸缩阻尼经过调校，正常作业移动时织带可随人员动作自由收放，不会对作业动作造成拖拽阻碍，一旦发生坠落瞬时冲击，自锁器会瞬间锁止在钢缆上，同时织带的缓冲结构会吸收冲击能量，将作用在人体上的冲击力控制在6kN以内，符合高空防坠落装备的力学性能要求。

从结构设计逻辑来看，这套装置没有采用传统的刚性导轨作为生命线载体，而是选用高强度镀锌钢缆，一方面是钢缆的自重更轻，大跨度安装时不需要额外增加中间支撑结构，不会对卷轴上方的物料吊装、设备拆装作业造成空间干涉；另一方面钢缆的柔性特性能抵消一部分坠落冲击，相比刚性导轨能降低对立柱安装基础的强度要求。卷轴侧的安装位置特意避开了卷轴的旋转部件、物料输送路径，立柱与卷轴端面的水平距离预留不小于300mm的安全间隙，避免卷轴运转时剐蹭立柱结构，同时也给作业人员预留了足够的操作空间，不会因为防护装置的存在影响换卷、设备调试等常规操作。

装置的细节设计充分考虑了现场作业的实际需求，自锁器的滑动阻力控制在50N以内，作业人员沿着卷轴轴向移动时不需要手动调整自锁器位置，可跟随人体移动自动滑移，减少作业过程中的额外操作负担；钢缆表面做了镀锌防腐处理，适合车间内多粉尘、偶尔有切削液或水汽飞溅的作业环境，日常维护只需要定期检查钢缆预紧力、自锁器锁止性能即可，不需要复杂的润滑、清洁作业。安装边界方面，单套装置覆盖的作业宽度为立柱内侧间距，作业面距离生命线的垂直高度差不超过2米时，坠落制动距离可控制在1.2米以内，不会出现人员坠落到地面或碰撞下方设备的风险；如果作业高度更高，可通过调整织带长度、增加缓冲包的方式适配，但需要重新核算立柱的承重载荷，确保坠落冲击下立柱不会发生倾覆变形。

在实际应用中，这套装置不仅适用于卷轴类生产设备的周边作业，也可适配狭长型的高空作业通道、设备顶部巡检路径的防护需求，相比传统的独立挂点，它能实现作业路径的连续无断点防护，作业人员不需要在移动过程中频繁摘挂安全带挂钩，从根本上避免了摘挂钩过程中出现的防护空窗期，能有效降低高空作业的坠落风险。结构建模过程中，所有受力部件的尺寸都经过力学仿真验证，立柱选用10号槽钢焊接成型，底部安装板厚度不小于12mm，配套的膨胀螺栓规格不小于M16，确保最恶劣坠落工况下的结构强度满足3倍安全系数要求；钢缆选用直径8mm的镀锌钢丝绳，破断拉力不小于40kN，完全覆盖双人同时作业的载荷需求，两名作业人员可同时在生命线上作业，互不干涉，适配双人配合作业的卷轴检修、换卷场景。
