标准瓦楞纸箱展开折叠结构设计

日常生产流通环节里，瓦楞纸箱是最常见的物流防护载体，小到电子元器件的内包装，大到家电产品的外防护，都需要这类可折叠成型的纸制容器完成储运环节的承载、防护与堆码需求。很多刚接触包装结构设计的从业者，往往容易忽略纸箱展开坯料的折痕精度、插舌配合间隙，导致打样后出现折边翘曲、扣合松动、堆码时侧边承压不足的问题，这个结构模型刚好可以作为基础结构参考，帮设计者理清瓦楞纸箱从平板坯料到成型箱体的完整尺寸链逻辑。

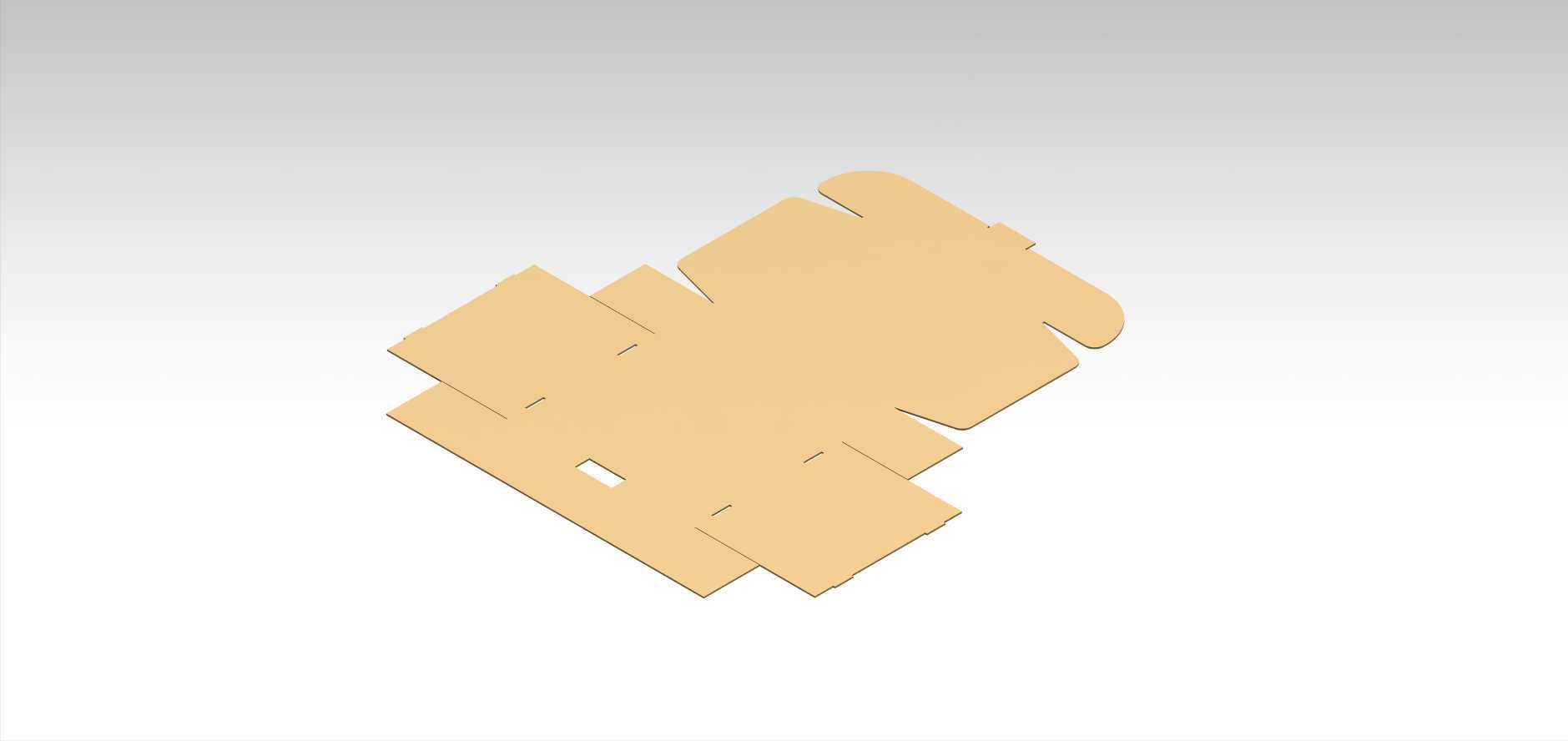

做这类折叠纸箱结构时，首先要明确成型后的内空尺寸边界，这直接决定了内装物的容纳空间，不能直接用外尺寸反推坯料，必须把瓦楞纸板的厚度算进折边的让位量里——比如常用的三层瓦楞板，折痕处的压痕深度要匹配纸板厚度，不然折叠时会出现纸板面层开裂、里层起皱的问题，直接影响箱体成型后的方正度。模型里的插舌结构做了精准的斜角让位，插舌插入对应锁孔时，不需要额外施力掰动折边就能顺畅扣合，扣合后插舌的倒钩结构能卡紧锁孔边缘，避免储运过程中受震动出现箱盖脱开的情况，这一点在自动化包装线上尤其重要，要是插舌配合间隙不对，自动封箱设备的折盖工位很容易出现卡料，拖慢整线的包装节拍。

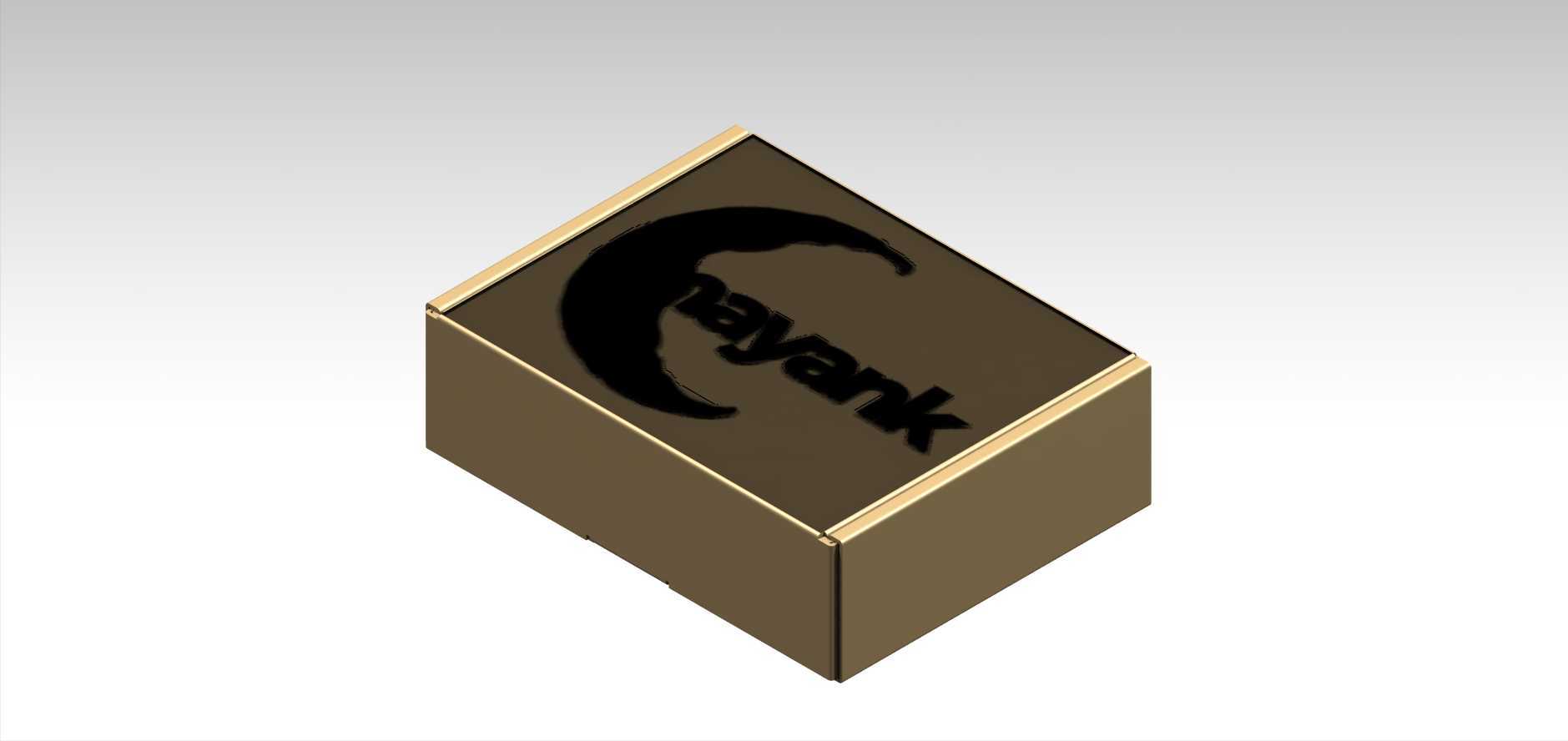

从结构布局来看，这个纸箱采用的是常规的对口盖设计，箱盖的对接边预留了刚好的重叠量，既不会因为盖片重叠过多导致箱面凸起，影响后续的标签粘贴与堆码平整度，也不会因为间隙过大露出内装物，失去防尘防护的作用。坯料上的所有压痕线都做了等距排布，对应箱体的四个侧边尺寸完全一致，保证折叠后四个箱角都是90度直角，堆码时上层箱体的重量能均匀传递到下层箱体的四个竖棱上——要知道瓦楞纸箱的竖向承压能力，80%以上都来自四个折角的楞型支撑，要是折角角度偏斜，堆码时很容易出现局部失稳塌箱的问题。

很多人做纸箱设计时容易忽略摇盖的折叠疲劳强度，这个结构里的摇盖与箱体连接的压痕位置，预留了足够的弯折半径，反复开合十次以上也不会出现压痕处断裂的情况，适合那些需要多次开箱取货、重复使用的仓储周转场景。坯料边缘的裁切形状也做了圆弧过渡，没有尖锐的直角毛边，不管是人工折盒还是自动化设备吸送坯料，都不会出现刮伤操作人员、勾挂设备传送带的问题。另外，箱体侧面的粘合边宽度也做了合理设置，既保证涂胶后有足够的粘合强度，不会因为承重出现侧边开胶，也不会因为粘合边过宽浪费纸板材料，能在满足结构强度的前提下尽可能提高板材利用率，降低包材的采购成本。

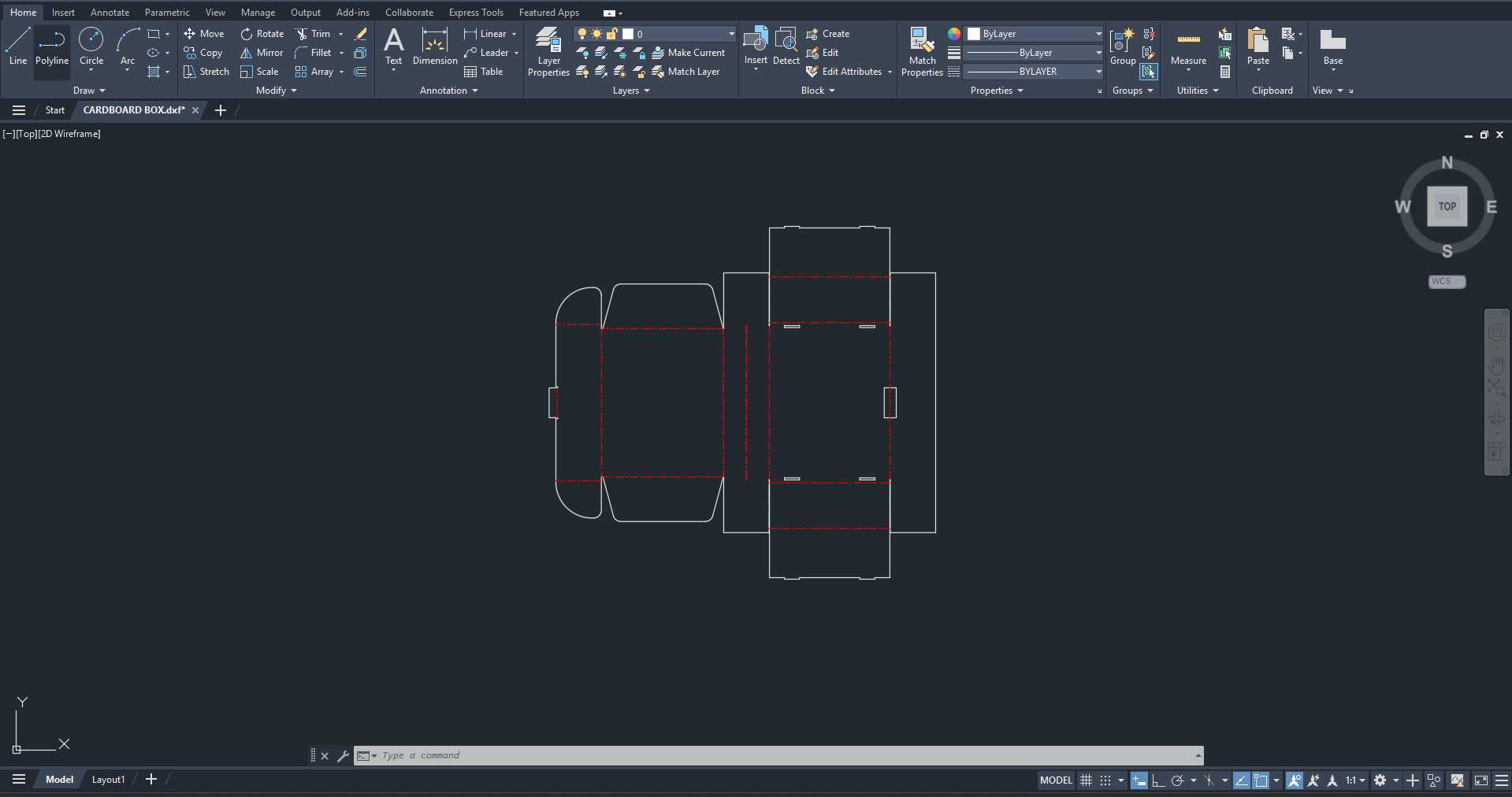

在实际应用场景里，这个结构可以根据内装物的重量调整瓦楞纸板的楞型，比如装轻量的电子配件可以用B楞，装较重的工业配件可以换成AB双瓦楞，只需要对应调整压痕深度与插舌的厚度让位尺寸，不需要改动整体的结构布局。模型里的所有折叠线都做了清晰的结构区分，裁切边与压痕边的边界明确，导入结构设计软件后可以直接导出刀模图，对接后续的模切生产工序，不需要再反复调整线条的位置与间隙，能大幅缩短从设计到打样的周期。

还要注意的是，这类折叠纸箱的坯料排版直接影响生产损耗，这个结构的展开形状属于比较规整的矩形类排布，在整张瓦楞原纸上排版时可以做到零多余废料，相邻坯料的插舌缺口刚好可以和另一个坯料的边缘契合，大幅提升原纸的利用率，这对于大批量生产的包材来说，积少成多能省下非常可观的材料成本。另外，锁孔的位置做了微小的内凹让位，插舌插入后不会在箱体外表面留下凸起的痕迹，保证箱体外观平整，方便后续印刷品牌标识、储运标识等内容，不会因为表面凹凸导致印刷图案发虚、条码识别失败的问题。
